什么是超聲波焊接？它是如何工作的？

來源：泰然健康網 時間：2025年08月12日 11:08

超聲波焊接是一種固態連接工藝，利用高頻超聲波聲振動，局部施加于在壓力下固定在一起的工件。該技術適用于塑料和金屬焊接，能夠連接不同的材料。當應用于金屬時，溫度保持在材料的熔點以下，這意味著金屬的性質不會像高溫連接方法那樣改變。超聲波焊接無需連接螺栓、釘子、粘合劑或焊接材料，因此廣泛用于汽車、航空航天、醫療和計算等一系列應用。

1963年，羅伯特·索洛夫 (Robert Soloff) 和西摩·林斯利 (Seymour Linsley) 為超聲波焊接硬質熱塑性部件的方法申請了專利，此前索洛夫偶然發現，只需將超聲波探頭靠近塑料膠帶分配器的兩半，它就能將膠帶分配器的兩半連接在一起。索洛夫發現超聲波能量可以穿過和繞過硬質塑料，從而焊接整個接頭，于是他開發了第一臺超聲波壓機。

早期的超聲波焊接只能連接硬質塑料，它首先應用于玩具行業。然而，第一輛完全由塑料制成的汽車是在1969年用超聲波塑料焊接組裝而成的。汽車行業放棄了全塑料汽車的想法，但繼續使用超聲波焊接，因?yàn)檫@項技術也被其他行業采用。

超聲波焊接工藝

超聲波焊接能夠連接硬質和軟質塑料以及金屬，其基本工藝相同，因?yàn)樗谐暡ê附酉到y(tǒng)都由相同的通用組件組成：

1、壓力機通常采用電動或氣動驅動，用于對兩個部件施加壓力

2、使用鐵砧、夾具或“嵌套”來放置零件，并將高頻振動引導至接口處

3、超聲波設備（包括換能器、變幅桿和工具頭）：

– 轉換器：利用壓電效應將電信號轉換為機械振動

– 變幅桿：用于以機械方式修改振動幅度，還用于向壓力機中的設備施加夾緊力

– 工具頭：將振動施加到要連接的部件，同時以機械方式修改幅度并形成部件的形狀。

設備的這三個元件被調整為以相同的超聲波頻率共振（以KHz 為單位）

1、電源或“超聲波發生器”，以與設備相同的共振頻率提供高功率電信號：用于管理壓力機運動和超聲波能量傳輸?shù)目刂破?/p>

2、超聲波焊接設備可以根據不同的零件規格進行定制，但一般來說，零件被放在一個嵌套中，并夾在壓力機中。然后將工具頭接觸零件，零件局部熔化后粘接在一起。這些振動通常設置為 15 Khz、20 kHz、30 kHz、35 kHz、40 kHz 和 70 kHz 等范圍。

它是如何工作的？

1、雖然超聲波焊接系統的基礎相同，但是超聲波焊接在金屬和塑料之間形成連接的方式不同。

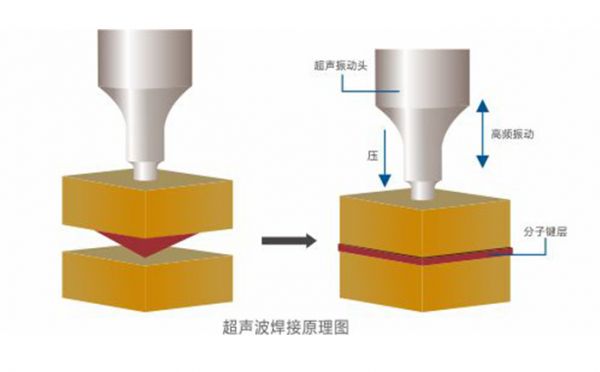

2、在連接塑料時，兩個工件之間的界面通常設計為有助于集中熔化過程。一個工件與另一個工件的界面處會有一個尖刺或圓形的表面接觸。這些接觸點在超聲波能量的影響下熔化以形成接頭。在連接熱塑性塑料時，這種熔化是局部的，因?yàn)檎駝?dòng)能量沿著接頭被吸收。

3、對于金屬，焊接是由于表面氧化物的高壓擴散和超聲波振動引起的材料局部運動而發生的。雖然該過程會產生摩擦熱，但不足以熔化母材。

4、研究發現，超聲波焊接工藝甚至可以用于在碳纖維增強聚合物 (CFRP) 板材和輕金屬之間建立高度耐用的粘合，但關于超聲波焊接工藝參數對焊接質量的影響，仍有許多需要學習的地方。

超聲波焊接原理 優點

●超聲波焊接方法與傳統焊接技術相比具有許多優勢。這些優勢包括超聲波焊接的溫度低，因?yàn)榈蜔嵊绊懺试S將更多材料焊接在一起。這種低溫還意味著需要更少的燃料或能源，從而降低相關成本。

●超聲波焊接是一種快速連接方法，可在幾分之一秒內將材料粘合在一起。與使用粘合劑相比，這種快速焊接方法具有諸多優勢，例如，在連接后無需長時間放置固定裝置以進行干燥或固化。

●超聲波焊接不需要易燃燃料、明火或消耗品，這意味著工人不會接觸危險氣體或溶劑，從而使超聲波焊接成為一種更安全且對環境安全的技術。

此外，該過程可實現自動化，以快速的循環時間和很少的修補工作提供干凈、可重復和精確的接頭。

●超聲波焊接被發現與使用相同材料的傳統焊接一樣耐用和堅固。汽車行業希望使用超聲波焊接來連接輕質鋁，速度比傳統焊接更快，溫度也更低。

應用

超聲波焊接已廣泛應用于各行各業。雖然它不適用于連接厚部件，但它非常適合小型、復雜或精密的組件和材料，如電線、電路、金屬片、箔、帶和網。超聲波焊接是一種可以自動化的快速工藝，也用于熱塑性塑料，不需要通風來散熱或排氣。

超聲波焊接的常見應用包括：

1. 計算與電氣

超聲波焊接廣泛應用于計算機和電氣行業，用于連接電線和連接微型電路等小型或精密部件。此外，該技術還用于閃存驅動器等存儲介質以及電池組件。

2. 航空航天和汽車

超聲波焊接在汽車行業用于組裝大型塑料和電氣產品，包括儀表板、門板、方向盤和發動機部件。航空航天業使用該工藝連接輕質、薄規格的板材（如鋁）以及粘合碳纖維等復合材料。

3. 醫療

由于超聲波焊接不會在焊接過程中引入污染物或降解，因此在醫療行業中得到廣泛應用。它用于制造從動脈和血液過濾器到面罩、病號服和透皮貼劑等各種物品。

4.包裝

超聲波焊接用于制造一系列行業的包裝，包括煙花、爆炸物或活性化學品等危險品的包裝。它還用于連接丁烷打火機的零件、牛奶容器等食品包裝。

結論

超聲波焊接是一種利用高頻振動能量的連接技術。當工件在壓力下牢固地固定在一起時，該能量會施加到工件上。超聲波焊接能夠熔化和連接軟硬熱塑性塑料和熱塑性復合材料，也可用于連接鋁、黃銅或金等薄而軟的金屬，而無需熔化基材。此外，超聲波焊接還可用于焊接一些異種金屬。這種連接方法廣泛應用于各行各業，可以快速、準確地進行焊接，而且?guī)缀醪划a(chǎn)生污染。
