每天轉動方向盤時，是否想過這個精密機械生命體是如何運作的？它絕非冷冰冰的鐵塊拼接，而是由協同工作的“器官”組成的奇妙整體。理解各部分名稱和作用，不僅能讓日常駕駛更從容，更能體會到現代汽車工程的智慧結晶。下面我們就以清晰圖解和通俗講解，帶您認識這位忠實伙伴的“身體密碼”。

一、人體工程學：汽車的四大生命系統

想象汽車如同一個生命體，由四大核心系統完美協作：

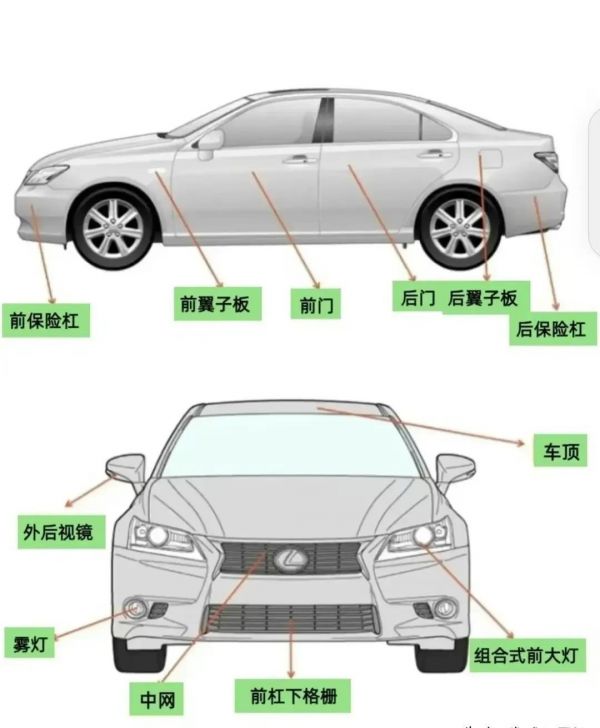

1.強健身軀——車身系統： 這是愛車的“外殼”與“安全堡壘”。

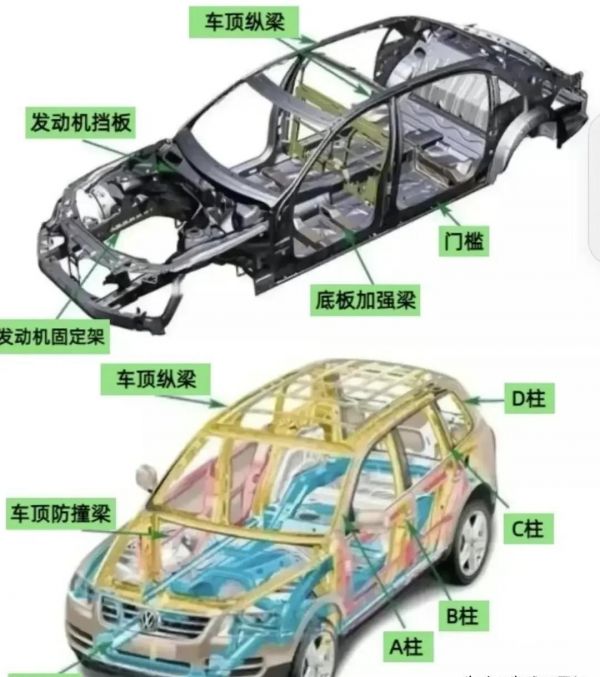

車架： 隱藏在內的金屬骨架（承載式/非承載式），是整個車輛的“脊梁”，默默承擔所有重量。

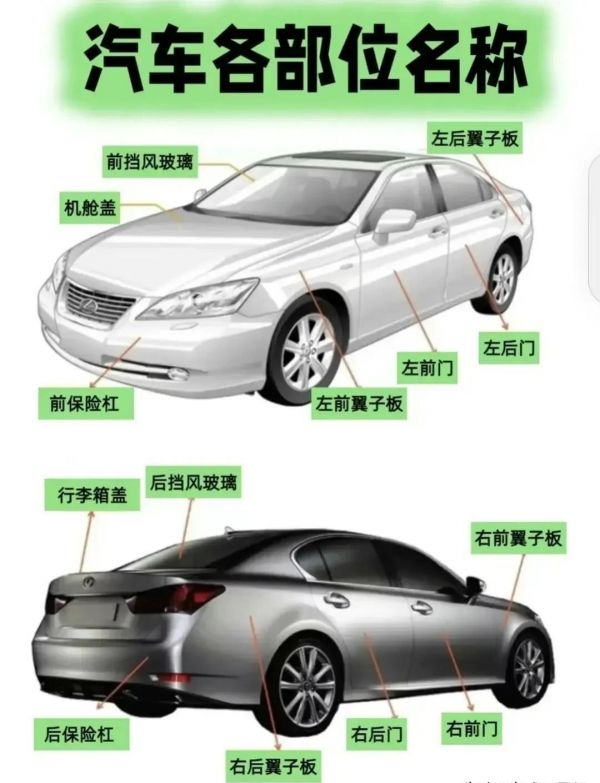

覆蓋件： 塑造愛車流暢外觀的車門、引擎蓋、車頂?shù)蠕摪?，如同得體的“外衣”。

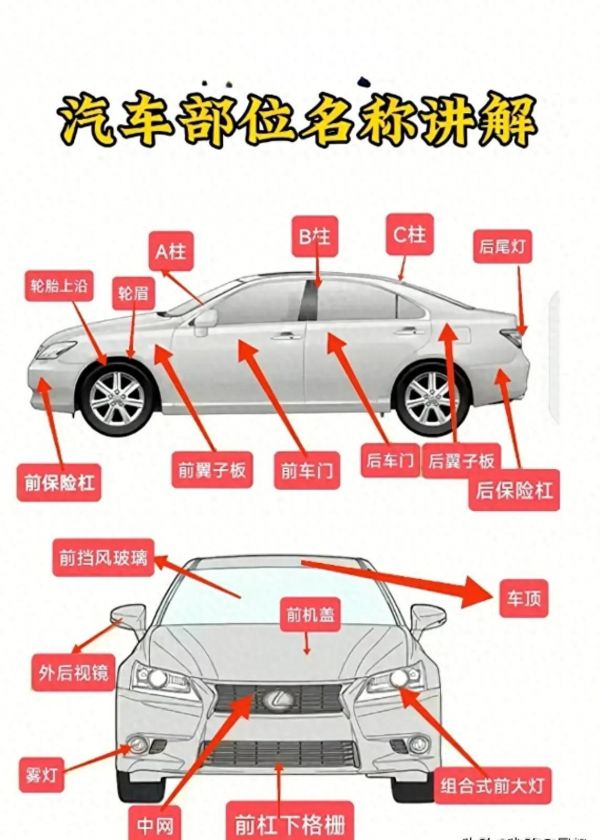

乘客艙守護者： A柱、B柱、C柱是支撐車頂?shù)摹吧е保ˋ柱設計兼顧強度與視野優化），安全帶錨點則深藏于車身，是關鍵時刻的核心保障。前后保險杠作為第一道防線，有效緩沖碰撞沖擊。

2.澎湃之心——發動機系統（燃油車）： 動力之源，如同心臟般規律跳動。

核心戰場： 氣缸內（常見4缸/6缸），燃油與空氣混合燃燒，釋放巨大能量。

能量轉化器： 活塞感受爆炸推力，通過連桿帶動曲軸旋轉，將熱能轉化為寶貴的機械動力。

呼吸之道： 進氣管路輸送新鮮空氣，排氣系統則高效排出廢氣，維持“心肺”健康循環。

動力之旅： 燃油→噴油嘴精準噴射→火花塞點燃混合氣→活塞運動→曲軸旋轉→動力傳向變速箱→最終驅動車輪飛馳。

3.堅實骨骼——底盤系統： 支撐車身、傳遞動力、保障操控的“運動骨架”。

動力搬運工： 變速箱（手動/自動）是動力分配的智慧樞紐，傳動軸則將動力精準“搬運”至驅動輪（前驅車結構更緊湊）。

舒適屏障： 減震器與彈簧組成黃金搭檔，是過濾顛簸、守護駕乘舒適性的關鍵，如同骨骼間的“緩沖軟骨”。控制臂精密引導車輪運動軌跡。

掌控之道： 方向盤轉動通過轉向機轉化為車輪精準偏轉。剎車盤與剎車片默契配合，利用摩擦原理將動能轉化為熱能，是行車安全的堅定守護者。

4.智慧神經——電氣系統： 遍布全身的“神經網絡”與“決策大腦”。

能量儲備站： 蓄電池為全車電氣設備提供啟動和運行所需的電能。

隱形指揮官： ECU行車電腦每秒處理海量信息（蘊含數千萬行代碼），精確協調發動機噴油、點火等核心工作。

敏銳感知網： 遍布車身的傳感器如同“偵察兵”，實時監測胎壓、油量、溫度等關鍵參數，時刻反饋車輛狀態。

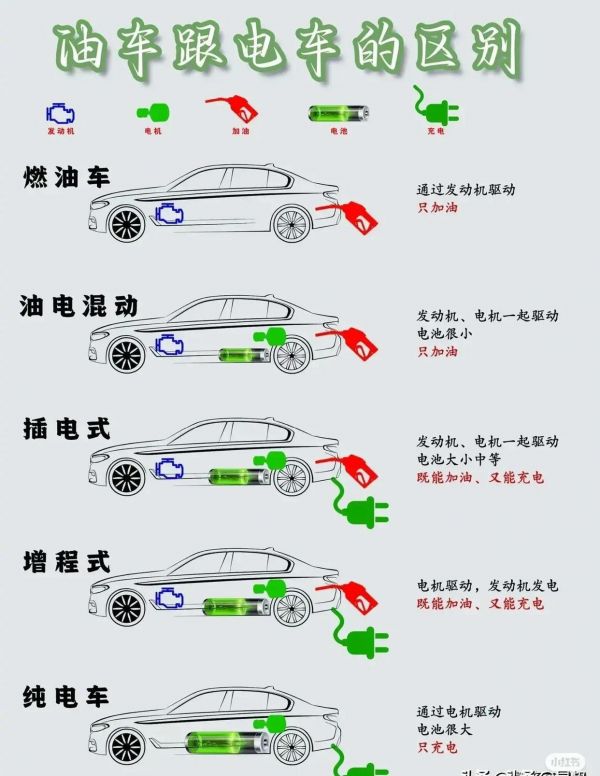

二、驅動未來：新能源汽車的革新力量

新能源汽車在傳承經典結構的同時，核心“心臟”與“神經”系統迎來革命性進化：

超級能量庫——動力電池系統： 取代傳統油箱，以寧德時代神行超充PLUS、比亞迪刀片電池、特斯拉4680電池等為代表的高性能電池包，提供持久綠色動力。其內部由精細的電芯模組、先進的電池管理系統（BMS）、嚴密的熱管理系統及堅固殼體構成。

高效動力源——驅動電機： 作為新的“心臟”，永磁同步電機、交流異步電機等類型各具優勢，直接將電能轉化為強勁、平順、響應迅速的輪上動力。

智能控制中樞： 電控系統管理電池能量分配、電機精準調速及整車能量高效回收，協同性達到嶄新高度。

智慧駕駛基石： 高級傳感器（攝像頭、雷達等）、自動駕駛中央處理單元及線控底盤技術（線控制動、轉向）的融合，為更安全、更舒適的智能駕駛體驗鋪平道路。

數字座艙體驗： 集成大屏、智能語音、車聯網等功能的智能座艙，讓駕乘交互更直觀、更富樂趣。

三、引擎蓋下的奧秘：一目了然的部件指南

打開發動機艙，認識這些關鍵伙伴，用車養車更得心應手：

空氣濾清器： 守護“呼吸”健康，確保進入發動機的空氣潔凈。

蓄電池： 整車電力的初始源泉。

制動液壺： 液壓制動系統的力量傳遞介質。

點火線圈： 變壓能手，為火花塞提供點火所需高壓電。

機油加注口/機油尺： 發動機潤滑系統的生命線（冷車檢查油位更準確）。

助力轉向油壺： 傳統液壓助力轉向系統的動力媒介。

防凍液膨脹壺： 發動機冷卻循環系統的重要組成。

玻璃水加注口： 擋風玻璃清潔液的專屬入口。

保險絲盒： 電氣系統的安全衛士。

電子節氣門： 精準調控發動機進氣量的“咽喉”。

進氣歧管： 將空氣分配到各氣缸的通道總管。

碳罐閥： 回收燃油蒸汽，兼顧環保與油耗。

燃油分配器： 為各噴油嘴均等供油。

噴油嘴： 實現汽油精細霧化噴射。

真空助力器： 放大剎車腳感，制動更輕松。

制動總泵： 產生制動液壓力的核心。

ABS泵： 緊急制動時防止車輪抱死的安全神器。

轉向助力泵： 提供液壓轉向助力的動力源。

空調壓縮機： 制冷循環系統的核心動力。

排氣歧管： 匯集各缸廢氣，送往排氣系統。

氧傳感器： 監測排放，優化燃燒效率的環保哨兵。

啟動機： 喚醒發動機的“第一推動力”。

四、底盤與車身：穩固與安全的基石

視線移至車身下方及四周，這些部件默默守護每一次出行：

汽油泵： 深藏油箱內，負責將燃油穩定輸送至發動機（保持合理油量有助于其散熱）。

汽油濾清器： 過濾燃油雜質，保護供油系統。

制動分泵： 將液壓力轉化為制動力，夾緊制動盤。

穩定桿： 抑制過彎側傾，提升操控穩定性。

半軸： 將動力從變速箱傳遞至驅動輪。

轉向拉桿： 傳導轉向指令，控制車輪轉向角度。

懸掛連桿： （下擺臂、上支臂等）連接車輪與車身，決定車輪運動軌跡。

萬向節： 確保動力在角度變化時仍能順暢傳遞。

減震系統： 彈簧與減震器協同工作，吸收沖擊，穩定車身。

排氣管路： 包含柔性減震連接、高效三元催化轉化器（凈化尾氣）及消聲器（降低排氣噪音）。

副車架： 承載發動機、變速箱及部分懸掛系統的重要平臺。

后懸掛結構： 扭力梁等設計，平衡舒適性、空間與成本。

理解愛車各部位名稱與協作原理，就像讀懂一位老朋友的“語言”。它不僅讓日常檢查保養（如輕松找到玻璃水加注口、正確檢查機油尺）變得簡單自信，更能幫助您在駕駛時感知車輛的細微反饋，與愛車建立更深默契。每一次安全、順暢、愉悅的旅程，都源于這些精密部件無聲而完美的協作。收藏這份圖解，讓您與愛車的溝通從此暢通無阻！
