本技術涉及托兜，具體為帶支撐護腰結構的孕期托兜。

背景技術：

1、托兜的全名為孕期托兜，孕期托兜的作用主要是幫助懷孕的婦女托起腹部，為那些感覺肚子比較大，比較重走路的時候都需要用手托著肚子的人提供幫助，尤其是連接骨盆的各條韌帶發生松弛性疼痛的孕婦，孕期托兜可以對孕婦的背部起到支撐作用，還有胎位為臀位，經醫生做外倒轉術轉為頭位后，為防止其又回到原來的臀位，可以用孕期托兜來限制。

2、但是，傳統的孕期托兜存在以下缺點：

3、傳統的孕期托兜注重于對孕婦腹部的支撐，忽略了對孕婦腰部的保護，穿戴孕期托兜可能出現孕婦挫傷扭傷的現象，降低了孕婦托兜使用的實用性。

技術實現思路

1、本實用新型的目的在于提供帶支撐護腰結構的孕期托兜，以解決上述背景技術中提出的傳統的孕期托兜注重于對孕婦腹部的支撐，忽略了對孕婦腰部的保護，穿戴孕期托兜可能出現孕婦挫傷扭傷的現象，降低了孕婦托兜使用的實用性的問題。

2、為實現上述目的，本實用新型提供如下技術方案：帶支撐護腰結構的孕期托兜，包括托兜墊，所述托兜墊的兩側分別固定安裝有第一托兜帶和第二托兜帶，所述第一托兜帶的中部和第二托兜帶的中部均固定安裝有連接扣，所述第一托兜帶與第二托兜帶之間粘貼連接有護腰機構，所述護腰機構包括護腰墊和兩個固定帶，所述護腰墊一側的兩端分別與兩個固定帶的一側固定連接，兩個所述固定帶相背離的一側均固定安裝有彈力綁帶，兩個所述彈力綁帶遠離固定帶的一側均固定安裝有定位墊，所述護腰墊的內部固定安裝有若干個支撐條，護腰墊與孕婦的腰部接觸，支撐條的安裝增加護腰墊的支撐性。

3、優選的，所述第一托兜帶的內部和第二托兜帶的內部均固定安裝有透氣網，透氣網的安裝，增加孕婦托兜的散熱透氣效率，便于孕婦托兜與孕婦腹部接觸處的透氣散熱。

4、優選的，所述第一托兜帶的表面固定安裝有第一魔術貼，所述第二托兜帶的表面固定安裝有第二魔術貼，所述第一魔術貼與第二魔術貼粘貼連接，第一托兜帶和第二托兜帶通過魔術貼的粘附性連接在一起。

5、優選的，位于第二托兜帶上的連接扣的中部安裝有第一可調節背帶，位于第一托兜帶上的連接扣的中部安裝第二可調節背帶，所述第一可調節背帶的中部與第二可調節背帶的中部卡合連接，孕婦可以通過第一可調節背帶和第二可調節背帶將孕婦托兜固定在孕婦背部完成穿戴。

6、優選的，兩個所述連接扣之間連接有加固帶，加固帶從托腹帶的外側進行加固，提高孕婦托兜穿戴的穩定性。

7、優選的，所述護腰墊的表面固定安裝有第一粘附條，兩個所述定位墊的表面均固定安裝有第二粘附條，所述第一粘附條與托兜墊粘貼連接，兩個所述第二粘附條分別與第一托兜帶和第二托兜帶粘貼連接，護腰機構通過第一粘附條粘貼在托兜墊上，兩個定位墊通過第二粘附條粘貼在托兜帶上。

8、與現有技術相比，本實用新型的有益效果是：

9、1、通過設置護腰機構，護腰機構可以通過第一粘附條和第二粘附條粘貼安裝在孕期托兜上，便于孕婦選擇是否對腰部進行保護，提高其使用的靈活度；

10、2、通過設置護腰機構，護腰墊直接與孕婦腰部接觸，支撐條對孕婦腰部進行支撐，避免穿戴孕期托兜出現孕婦挫傷扭傷的現象，提高了孕婦托兜使用的實用性。

技術特征：

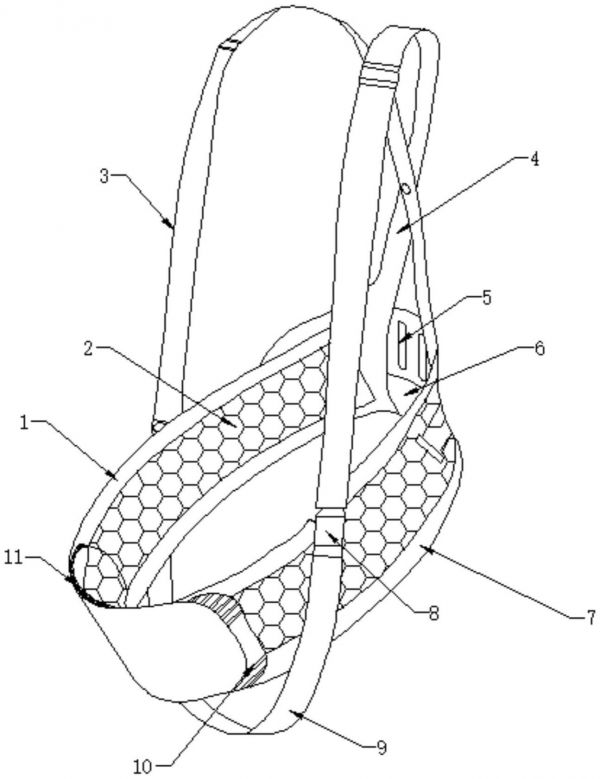

1.帶支撐護腰結構的孕期托兜，包括托兜墊(6)，其特征在于：所述托兜墊(6)的兩側分別固定安裝有第一托兜帶(1)和第二托兜帶(7)，所述第一托兜帶(1)的中部和第二托兜帶(7)的中部均固定安裝有連接扣(8)，所述第一托兜帶(1)與第二托兜帶(7)之間粘貼連接有護腰機構(5)，所述護腰機構(5)包括護腰墊(51)和兩個固定帶(52)，所述護腰墊(51)一側的兩端分別與兩個固定帶(52)的一側固定連接，兩個所述固定帶(52)相背離的一側均固定安裝有彈力綁帶(53)，兩個所述彈力綁帶(53)遠離固定帶(52)的一側均固定安裝有定位墊(54)，所述護腰墊(51)的內部固定安裝有若干個支撐條(56)。

2.根據權利要求1所述的帶支撐護腰結構的孕期托兜，其特征在于：所述第一托兜帶(1)的內部和第二托兜帶(7)的內部均固定安裝有透氣網(2)。

3.根據權利要求1所述的帶支撐護腰結構的孕期托兜，其特征在于：所述第一托兜帶(1)的表面固定安裝有第一魔術貼(11)，所述第二托兜帶(7)的表面固定安裝有第二魔術貼(10)，所述第一魔術貼(11)與第二魔術貼(10)粘貼連接。

4.根據權利要求1所述的帶支撐護腰結構的孕期托兜，其特征在于：位于第二托兜帶(7)上的連接扣(8)的中部安裝有第一可調節背帶(3)，位于第一托兜帶(1)上的連接扣(8)的中部安裝第二可調節背帶(4)，所述第一可調節背帶(3)的中部與第二可調節背帶(4)的中部卡合連接。

5.根據權利要求1所述的帶支撐護腰結構的孕期托兜，其特征在于：兩個所述連接扣(8)之間連接有加固帶(9)。

6.根據權利要求1所述的帶支撐護腰結構的孕期托兜，其特征在于：所述護腰墊(51)的表面固定安裝有第一粘附條(55)，兩個所述定位墊(54)的表面均固定安裝有第二粘附條(57)，所述第一粘附條(55)與托兜墊(6)粘貼連接，兩個所述第二粘附條(57)分別與第一托兜帶(1)和第二托兜帶(7)粘貼連接。

技術總結
本技術公開了帶支撐護腰結構的孕期托兜，包括托兜墊，托兜墊的兩側分別固定安裝有第一托兜帶和第二托兜帶，第一托兜帶的中部和第二托兜帶的中部均固定安裝有連接扣，第一托兜帶與第二托兜帶之間粘貼連接有護腰機構，護腰墊一側的兩端分別與兩個固定帶的一側固定連接，本技術帶支撐護腰結構的孕期托兜，通過設置護腰機構，護腰機構可以通過第一粘附條和第二粘附條粘貼安裝在孕期托兜上，便于孕婦選擇是否對腰部進行保護，提高其使用的靈活度；通過設置護腰機構，護腰墊直接與孕婦腰部接觸，支撐條對孕婦腰部進行支撐，避免穿戴孕期托兜出現孕婦挫傷扭傷的現象，提高了孕婦托兜使用的實用性。

技術研發人員：楊蘋
受保護的技術使用者：卓理股份有限公司
技術研發日：20230209
技術公布日：2024/1/12
