高保真度和舒適的電生理（EP）信號記錄，以及即時設置，對于醫療保健和人機接口（HMIs）至關重要。微針電極允許直接接觸表皮，消除了耗時的皮膚準備。然而，現有的微針電極缺乏彈性和可靠性，這對于在身體運動期間實現長期、高質量的電生理傳感構成了挑戰。
為解決上述問題，韓國科學技術院（Korea Advanced Institute of Science and Technology）和美國科羅拉多大學波爾德分校（University of Colorado Boulder）介紹了一種可伸縮的微針膠粘貼片（SNAP），它提供了出色的皮膚穿透性和強大的電機械皮膚接口，適用于在不同皮膚條件下進行持久且可靠的電生理監測。結果表明，SNAP能夠在皮膚污染下顯著降低皮膚接觸阻抗，并在運動期間提高佩戴舒適度，優于凝膠和柔性微針電極（FME）。此外，這種無線SNAP可以用于外骨骼機器人控制，顯示了其在時間動態皮膚條件下實現高度可靠人機接口的潛力。展望未來，SNAP將為可穿戴電生理傳感及其在人機接口中的現實世界應用開辟新的機會。該研究以“Skin preparation–free, stretchable microneedle adhesive patches for reliable electrophysiological sensing and exoskeleton robot control”為題發表在《Science Advances》期刊上。
SNAP的設計與工作原理
圖1描述了SNAP的整體系統配置和應用，以及其工作原理。SNAP的柔性、組織適應性微針陣列能夠穿透角質層直接接觸表皮，從而無需痛苦和皮膚準備即可進行高質量的電生理信號采集。此外，圖1還強調了SNAP在適應組織拉伸方面的能力，這通過其在皮膚變形時的機械特性得到了證明。通過實驗和有限元分析（FEA）的結果，可知SNAP能夠在人類皮膚的最大拉伸范圍內（約30%）拉伸，且相對電阻變化微不足道（<5%），并且金屬軌跡的最大主應變僅為1.8%。這些發現證實了SNAP在電氣和機械可靠性方面的卓越性能，尤其是在超過人類皮膚典型耐受度（10至20%）的應變水平上。總的來說，SNAP的獨特設計，將穿透性微針陣列與組織適應性彈性電極相結合，能夠在各種皮膚條件下提供舒適且高度可靠的電生理信號長期監測，且受到的干擾最小。
圖1 SNAP的設計和工作理念
SNAP的制造、材料和機械性能

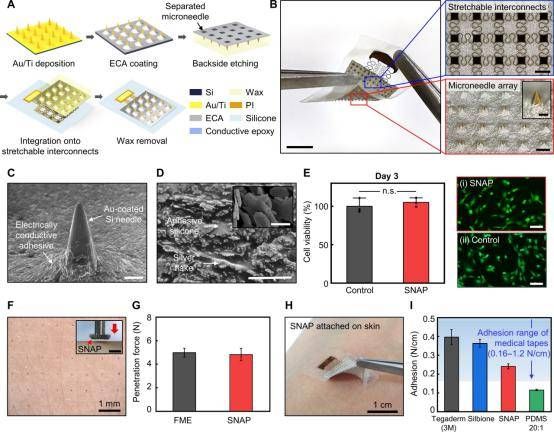

圖2展示了SNAP的制造過程、材料特性和機械性能。這些圖像包括了完成的SNAP設備的光學圖像，顯示了其可伸縮的蛇形互連和金（Au）涂層的微針陣列與電氣導電膠（ECA）層。通過這些圖像，研究者們說明了SNAP確保了直接、生物相容的表皮接觸，同時通過ECA層保持了強大的粘附性、高彈性和低接觸阻抗。此外，通過碘化處理的銀（Ag）片表面粗糙化，提高了ECA的導電性。這些特性使得SNAP在動態運動中保持穩定的皮膚接觸阻抗，即使在30%應變下，接觸阻抗的增加也小于5千歐姆·平方厘米。這些結果表明SNAP能夠在皮膚變形下保持穩定的電氣性能，并且其生物相容性和透氣性能也得到了驗證。總的來說，SNAP的生物相容性、透氣性和機械特性表明，它能夠?yàn)橛脩?hù)提供舒適且對皮膚友好的界面，同時保持與皮膚的緊密接觸。
圖2 SNAP的制造、材料和機械性能
貼體式SNAP的電氣特性
圖3描述了SNAP在皮膚上的電氣特性。這些圖像和圖表包括了SNAP與其他電極類型（如凝膠電極、ECA電極和FME電極）在電極-皮膚界面的電路模型比較，以及在不同頻率下電極-皮膚接觸阻抗的變化。圖3還展示了在不同皮膚條件下（如出汗、死皮細胞、頭發和污垢）使用不同電生理傳感器測量的皮膚接觸阻抗的標準差（SD）。此外，還包括了SNAP和FME在皮膚壓縮和拉伸時的機械適應性的視覺比較，以及在單軸皮膚應變下微針對周?chē)つw組織引起的機械應力的有限元分析（FEA）結果。還提供了在不同拉伸應變下SNAP和FME的皮膚接觸阻抗的測量結果，以及SNAP和FME在循環拉伸和釋放過程中的基線噪聲水平的比較。最后，圖3還包括了SNAP和FME在循環拉伸和釋放后皮膚表面的視覺圖像，以及在8天內使用SNAP、ECA和商業凝膠電極測量的基線噪聲水平的比較。通過這些結果，得出的結論是SNAP在皮膚變形和皮膚分泌物的影響下，能夠顯著降低組織應力和皮膚接觸阻抗，同時保持穩定的基線噪聲水平，這表明SNAP在動態運動中提供了高保真度的電生理信號測量能力，并且對運動偽影具有良好的免疫力。
圖3 附著在皮膚上的SNAP的電氣特性
無線SNAP系統，用于在動態運動期間進行可靠的肌電圖監測

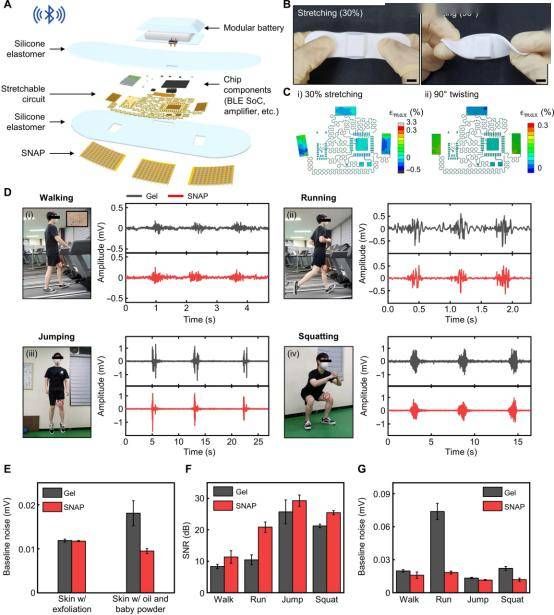

圖4描述了無線SNAP系統在各種動態運動中進行肌電圖（EMG）監測的性能。這些圖像和圖表包括了無線SNAP系統的爆炸視圖示意圖，展示了其可伸縮的無線電生理信號處理電路和可拆卸的鋰聚合物（LiPo）電池，這些組件被柔軟、生物相容的彈性體包裹。還展示了設備在拉伸和扭曲時的機械順應性，以及在不同類型動態運動（如行走、跑步、跳躍和深蹲）期間使用貼片式設備集成凝膠電極和SNAP進行的EMG記錄。此外，還包括了在不同皮膚條件下（如預處理和污染皮膚）的EMG信號質量記錄，包括基線噪聲幅度、信噪比（SNR）值和基線噪聲幅度。通過這些結果，可知無線SNAP系統在動態運動中提供了高質量的EMG信號，其基線噪聲水平在各種運動和皮膚條件下都得到了顯著的抑制，并且對運動偽影的敏感性極低。這表明無線SNAP系統在健康監測、運動員訓練、肌肉骨骼康復和人機接口等領域具有廣泛的應用潛力。
圖4 無線SNAP系統在各種動態運動期間的肌電圖監測性能
使用無線SNAP系統的外骨骼機器人閉環肌電圖控制應用演示

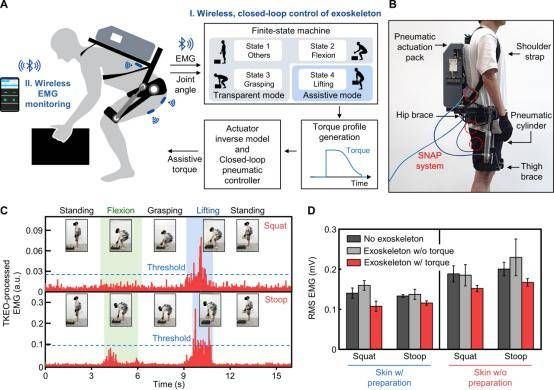

圖5描述了使用無線SNAP系統作為人機界面（HMI）來實現外骨骼機器人的閉環EMG控制。這些圖像和圖表包括了外骨骼機器人的系統架構和控制策略的說明，以及使用無線SNAP系統進行智能假肢、手動勞動輔助和其他HMI領域的外骨骼機器人控制的硬件配置。還展示了在蹲舉和彎腰舉重過程中，通過SNAP系統監測的EMG信號的實時測量，以及在有和沒有機器人輔助的情況下，背部肌肉活動（RMS EMG）的比較。結果表明，SNAP系統在動態人機接口操作中提供了強大的感應接口，即使在皮膚出汗和變形的情況下，也能保持穩定。此外，配備SNAP系統的外骨骼機器人在減輕肌肉疲勞方面表現出積極影響，強調了其在協助需要幫助搬運重物的個體方面提高功能性移動性的潛力?？偟膩?lái)說，將一個無需準備、低輪廓和無線的電生理信號監測系統集成到輔助外骨骼機器人中，為人機接口，特別是在無線假肢控制領域，提供了一個有前景的解決方案，有助于人體的物理增強。
圖5 演示無線SNAP系統作為人機接口用于外骨骼機器人的閉環控制
綜上所述，該研究探討了SNAP的概念和設計策略，用于無需皮膚準備的長期電生理信號監測。具有剛性微針的電生理傳感器能夠輕松穿透皮膚，但可能導致皮膚刺激和皮疹等副作用，因?yàn)闄C(jī)械不匹配；而具有軟性微針的傳感器能夠適應組織動態，但可能妨礙強健且均勻的皮膚穿透，這對獲取高質量的電生理信號構成挑戰。SNAP的剛?cè)峄旌辖Y(jié)構，包括可穿透的剛性微針陣列和一個柔軟、可伸縮的粘附平臺，展示了獨特的特性，如通過角質層直接接觸表皮和組織適應性。這些特性不僅確保了對皮脂分泌和污染的高度免疫，還提供了長時間舒適的佩戴體驗。帶有ECA（電氣導電膠）的SNAP提供了改進的堅固皮膚界面，由于其高導電性和粘附性，與商業凝膠電極相比，其運動偽影和基線噪聲顯著降低。通過無線閉環操作的外骨骼機器人與SNAP系統的演示，進一步驗證了該設備在復雜、現實世界的人機界面（HMI）應用中的實用價值。為了廣泛部署，需要研究適合大規模生產的新材料和更簡單的制造方法，以降低當前依賴微機電系統（MEMS）過程的制造成本和復雜性。此外，開發具有剛度可調微針的可伸縮電極，這些微針在穿透皮膚時是剛性的，之后變得柔軟以適應組織，對于完全消除微針-皮膚界面的機械不匹配至關重要，確保長時間佩戴的舒適感。
論文鏈接：
https://doi.org/10.1126/sciadv.adk5260
