本發明屬于鋰電池充放電管理領域，尤其涉及一種電動工具電池管理系統自適應控制方法。

背景技術：

1、目前電動工具普遍采用鋰電池，但鋰電池在使用過程中，會發生化學和物理變化，表現為鋰電池的老化程度和健康狀態，這些變化會影響鋰電池的性能和壽命。鋰電池的老化程度和健康狀態通常由以下幾個因素決定：（1）充放電循環次數：鋰電池的充電和放電次數越多，其老化程度就越高。這是因?yàn)槊看纬潆姾头烹姸紩?dǎo)致鋰離子電池中的電解質和電極材料發生化學變化，從而減少鋰電池的容量和性能。（2）溫度：鋰電池的工作溫度越高，其老化程度就越高。這是因?yàn)楦邷貢铀黉囯姵貎?nèi)部化學反應的速度，從而導致鋰電池的容量和性能降低。（3）充電和放電電流大?。轰囯姵氐某潆姾头烹娝俾试娇?，即電流越大，充電和放電時間越短，其老化程度就越高。這是因?yàn)榭焖俪浞烹姇?dǎo)致鋰離子電池中的電解質和電極材料發生化學變化，從而降低鋰電池的容量和性能。（4）多串電芯不均衡充放電：多串鋰電池由于電池特性的不一致，可能會存在電壓差，導致存在壓差的電芯在充放電過程中，會頻繁過壓和欠壓，從而導致電池老化程度加劇。

2、鋰電池在老化程度加劇和健康狀態變差后會產生以下問題；（1）容量衰減：鋰電池的容量衰減是指鋰電池在充電和放電過程中容量的減少。當鋰電池老化程度增加時，其容量衰減會更快。容量衰減會導致鋰電池的續航能力降低。（2）內阻增加：鋰電池的內阻增加是指鋰電池在充電和放電過程中內部電阻的增加。當鋰電池老化程度增加時，其內阻會增加，從而導致鋰電池的輸出功率降低。（3）安全性下降：鋰電池的安全性下降是指鋰電池在充電和放電過程中出現泄漏、短路、爆炸等安全問題的概率增加。當鋰電池老化程度增加時，其安全性會降低，從而可能導致安全事故發生。

3、現目前電動工具鋰電池在電池管理系統中充放電保護參數比較固定，無法在工作過程中根據鋰電池使用的老化和健康程度進行相對應的充電和放電相關參數的調整，也不能根據電池實時溫度進行充放電電流的實時調整，無法減慢鋰電池在老化程度和健康狀態變差，這樣會影響鋰電池的老化以及實際使用時間，導致鋰電池在使用過程中越來越不耐用，存在壽命越來越短的現象。

技術實現思路

1、發明目的：本發明的目的在于提供一種電動工具電池管理系統自適應控制方法，針對電池包不同的實時工作溫度，調整相對應的充放電電流，使電池包更加不容易達到過溫保護，充電時間更短，放電時間更長。

2、技術方案：本發明的電動工具電池管理系統自適應控制方法，包括如下步驟：

3、步驟1：通過bms基本模塊實時采集目標電池的狀態信息以及目標電池的過充、過放、過溫、過流、自均衡累計次數和；

4、步驟2：對目標電池的過充、過放、過溫、過流、自均衡累計次數和進行判斷，定義目標電池的健康系數和老化系數；

5、步驟3：將健康系數和老化系數結合充放電參數調整的算法，獲得調整后的充放電電流參數；

6、步驟4：通過通訊模塊將目標電池的狀態信息和充放電電流參數傳輸給充電設施，充電設施根據通訊的實時信息和調整后的充放電參數，對目標電池的充放電電流做出自適應調整。

7、進一步的，步驟1中，所述目標電池的狀態信息包括各節單體電芯的電壓、電池回路中的電流、電池內部各個溫度采集點的溫度信息和電池包的荷電信息。

8、進一步的，步驟2具體包括：從bms基本模塊讀取過充、過放、過溫、過流、自均衡的累計次數和，并進行判斷，循環次數不超過300時，選取健康系數α=1；當次數介于300和500之間時，選取健康系數α=0.95；當次數超過500時，選取健康系數α=0.93；并且同時從bms基本模塊讀取電池充放電循環累計次數，并進行判斷，循環次數不超過500時，選取老化系數β=1；當循環次數介于500和1000之間時，選取老化系數β=0.98；當循環次數超過1000時，選取老化系數β=0.95。

9、進一步的，所述充電設施包括充電器或電動工具。

10、進一步的，當選擇充電器時，先針對充電器的充電截止電壓vcof、充電不均衡壓差vcdif、恒流充電電流icon、充電高溫截止溫度tcof等參數進行計算更新，結合α、β值進行運算得到調整后的充放電電流參數；其中計算方法如下：v'cof=vcof*α*β；v'cdif=vcdif*α*β；i'con= icon *α*β*d，d為充電電流溫度系數；t'cof= tcof*α*β；其中 v'cof為調整后的充電截止電壓，v'cdif為調整后的充電不均衡壓差，i'con為調整后的恒流充電電流，t'cof為調整后的充電高溫截止溫度。當實時電壓的單節最高電池電壓vmax大于等于v'cof時，停止充電，否則正常充電，當實時充電不均衡壓差（單節最高電池電壓vmax-單節最低電池電壓vmin）大于等于v'cdif時，停止充電，否則正常充電；當實時溫度與調整后的充電高溫截止溫度比值大于等于0.6時，恒流充電電流需要乘以實時充電電流溫度系數d，d的數值與比值相對應，當實時溫度大于等于充電高溫截止溫度t'cof時，停止充電。

11、進一步的，當選擇電動工具時，先針對放電截止電壓vdof、放電不均衡壓差vddif、放電最大允許電流imax、額定工作電流idret、放電高溫截止溫度tdof參數結合α、β值進行運算得到調整后的充放電電流參數，運算公式如下：v'dof=vdof*α*β；v'ddif=vdif*α*β；i'max= imax *α*β；i'dret= idret*f，f為放電電流溫度系數；t'dof= tdof*α*β；其中 v'dof為調整后的放電截止電壓，v'ddif為調整后的放電不均衡壓差，i'max為調整后的放電最大允許電流，i'dret為調整后的額定工作電流， t'dof為調整后的放電高溫截止溫度。當實時電壓的單節最低電池電壓vmin小于等于v'dof時，停止充電，否則正常充電；當實時放電不均衡壓差（單節最高電池電壓vmax-單節最低電池電壓vmin）大于等于v'ddif時，停止放電，否則正常放電；當實時溫度與調整后的放電高溫截止溫度比值大于等于0.6時，額定工作電流idret需要乘以實時放電電流溫度系數f，f的數值與比值相對應，當電機實時工作電流大于等于放電最大允許電流i'max時，停止放電；當實時溫度大于等于放電高溫截止溫度t'dof時，停止放電。

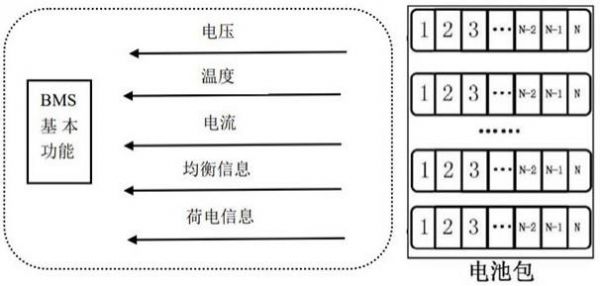

12、本發明還公開一種電動工具電池管理系統，包括bms基本模塊、老化和健康系數計算模塊、通訊模塊、充電參數調整模塊和放電參數調整模塊；所述bms基本模塊，實現對電池包的電壓、充放電電流、充放電溫度、均衡信息、電池荷電狀態的采集；所述老化和健康系數計算模塊，針對bms基本模塊采集的信息進行分析計算得出老化和健康系數；所述通訊模塊，完成老化和健康系數和實時溫度、電壓通訊給相對應工作的充電器或者電動工具；所述充電和放電參數調整模塊指的是相對應的充電器或電動工具經過通訊的信息，進行充電參數運算，并結合實時電壓、溫度，進行限電流或者停止充放電保護。

13、有益效果：與現有技術相比，本發明具有如下顯著優點：

14、（1）此電池管理系統自適應控制方法充放電參數調整模塊針對電池包在不同階段的生命周期中實時調整充放電參數。（2）針對電池包不同的實時工作溫度，調整相對應的充放電電流，使電池包更加不容易達到過溫保護，充電時間更短，放電時間更長。（3）通過將老化和健康參數以及實時電壓、溫度通訊給相對應的充電器和機器，可以圍繞電池包做平臺，具有一定的平臺通用性。
