汽車內部系統詳解：全面解析零部件功能與相互關系

這份詳盡至極的汽車零部件圖解，堪稱史上最全！即便對于經驗豐富的修理工而言，其中許多部件的名稱或許耳熟能詳，但它們的具體位置，恐怕未必能一一指明。

? 發動機及輔助系統

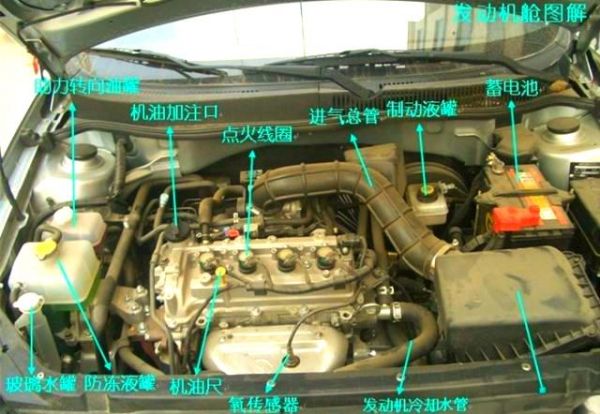

打開發動機蓋，你會看到4A13發動機的全貌。其中，空氣濾清器是負責過濾空氣中的灰塵和雜質，確保潔凈空氣進入發動機，這對發動機的壽命和性能至關重要。然而，隨著吸附的灰塵雜質增多，空濾會逐漸堵塞，影響發動機工作，因此需要定期更換。特別是在灰塵較多的環境，如沙塵暴地區，更換空濾的頻率應更高。

此外，發動機艙內還有蓄電池，用于儲存電能。小汽車的制動系統則依賴于制動液，即我們通常所說的剎車油。它通過液壓系統將剎車踏板的力傳遞到制動盤上，實現車輛的制動。

同時，點火線圈將低電壓轉換為高電壓，通過火花塞放電點燃油氣混合物，驅動發動機做功。而機油則扮演著潤滑和密封的重要角色，發動機缺少機油將導致嚴重問題，如拉缸和抱瓦。液壓助力轉向系統需要助力轉向油，盡管一些車輛已開始采用電動助力轉向系統，但液壓系統仍占主流。此外，防凍液在散熱器和發動機缸體內循環，用于冷卻發動機。它主要由水和添加劑組成，因其防凍功能而得名。

別忘了玻璃水，它主要用于清潔擋風玻璃。而機油尺則是用來檢測機油量的工具，使用時需注意機油量應在尺子上的上下限刻度之間。

? 冷卻和潤滑系統

保險盒內集成了眾多電氣設備的保險絲及繼電器，為車輛提供全面的電氣保護。值得一提的是，新款F車型配備了兩個保險盒，其中一個位于駕駛室司機座位的左下方，具體位置可參閱隨車說明書。而進氣口，作為發動機進氣的關鍵通道，其設計已得到顯著優化，位置相比老款車有了顯著提升。涉水時，進氣口的位置直接決定了汽車涉水深度的極限，因此絕不可超越。一旦發動機進水，后果將不堪設想。

? 動力傳輸和排放

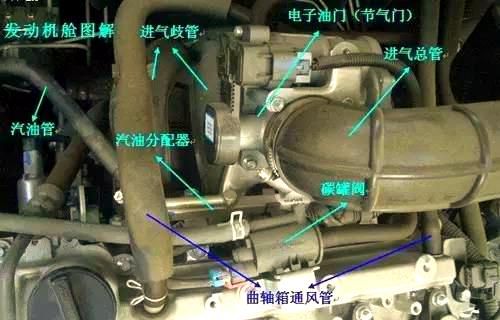

電子油門，盡管名為油門，實際上與油并無直接關聯。它連接的是進氣總管與進氣歧管，主要功能是調控發動機的進氣量。因此，更準確的描述應為電子節氣門。發動機控制模塊會根據進氣量來計算噴油量，從而實現對發動機轉速及輸出功率的精準控制。進氣歧管，作為從進氣總管延伸至各汽缸的分支管道，雖看似簡單，卻蘊含著科技智慧。例如，可變進氣歧管技術就能根據發動機工況調整進氣特性，進一步提升性能。

碳罐閥則負責將油箱中吸附的汽油蒸汽引入進氣管，最終參與燃燒。這一設計既有助于環保，又能實現燃油的節約。汽油分配器是噴油系統中的關鍵組件，它將汽油精準分配至各噴油嘴。雖然它被遮擋，但重要性不言而喻。曲軸箱通風管則負責為曲軸箱提供通風，其設計巧妙，右側為進氣管，左側為排氣管，共同確保了發動機的穩定運行。

? 制動系統

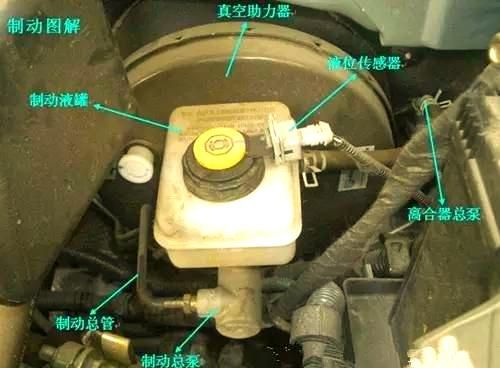

真空助力器，這一巧妙的裝置，巧妙地利用了發動機進氣管的真空負壓與大氣壓的壓力差來輔助剎車，從而大大減輕了司機的負擔。制動總泵是剎車系統中的關鍵部件，它負責產生制動液壓力，并通過制動油管將這一壓力傳遞到各個制動分泵，實現車輛的制動。離合器泵則與離合踏板緊密相連，當司機踩下離合踏板時，總泵會相應動作，產生液壓力，這一壓力沿管路傳遞至離合器泵，最終轉化為機械力，實現離合器的分離。

ABS泵，作為一項重要的安全裝置，其全稱是自動防抱死系統。在緊急剎車時，ABS系統會根據車速和剎車力度等信息對各個車輪進行每秒數十次的點剎，有效防止輪胎抱死打滑，確保車身穩定可控。

? 懸掛和轉向裝置

轉向助力泵則為轉向助力系統提供必要的液壓動力，確保車輛在行駛過程中能夠輕松轉向。穩定桿，這一關鍵構件在車輛轉向時發揮重要作用，它能夠顯著減少車體的側傾，進而提升車輛的操控性。半軸，作為發動機與車輪之間的連接紐帶，負責將發動機的動力高效傳遞至車輪，驅動汽車前行。轉向拉桿，在車輛操控中扮演著至關重要的角色，它能夠精確控制車輪的轉向，并協助調整前束，確保車輛能夠按照駕駛者的意圖行駛。

? 汽油泵和濾清器

接下來，我們聚焦于汽油泵。在后排座椅掀起后，你會看到一個黑色的蓋子，其下方正是汽油泵的所在。拆下黑色蓋子后，汽油泵的輪廓便映入眼簾。值得注意的是，汽油泵實際上是固定在油箱上的。然而，拆卸油箱是一項相當繁瑣的任務，因此，為了便于更換損壞的汽油泵，工程師們巧妙地在油箱附近開了一個孔。

汽油濾清器，位于右后輪前方、油箱附近，其核心功能是過濾汽油中的水分、雜質及膠質成分。這一設計旨在預防燃油系統發生堵塞，從而確保燃油供給裝置能夠順暢、高效地工作。

? 制動油管和懸掛部件

制動油管，其核心作用在于傳遞剎車踏板的力，確保剎車系統能夠順暢運作。而懸掛構件如下擺臂和上支臂，作為連接車輪和車體的懸掛構件，它們的作用是吸收路面沖擊，保證乘坐的舒適性。此外，萬向軸在車輛驅動和轉向系統中也發揮著不可或缺的作用。它能夠靈活地連接兩個軸，并在一定范圍內任意改變兩軸間的傳動角度，以適應前輪既需驅動又需轉向的復雜工況。
