1.本發明涉及醫療技術領域，具體為一種多功能新型中醫針灸針。

背景技術：

2.針灸針一般都是一根直針，直針的前部較細為針尖，用于刺進皮膚，直針的后端為較粗的圓柱為針柄；現有公開專利一種針灸針(公開號：cn215274508u)雖然針灸針在施針過程中，體內與體外的能量傳輸更加順暢，負能量通過第二螺旋套向外界傳輸，正能量通過第一螺旋套向體內傳輸，有利于改善治療效果，但是針頭在使用過程中沒有防護結構，容易導致針頭損傷，也容易對使用者造成不必要的誤傷，為此，本領域的工作人員提出了一種多功能新型中醫針灸針。

技術實現要素：

3.針對現有技術的不足，本發明提供了一種多功能新型中醫針灸針，解決了上述背景技術中的問題。
4.為實現以上目的，本發明通過以下技術方案予以實現：一種多功能新型中醫針灸針，包括針體，所述針體的底部設置有針頭，所述針體的外側設置有防護結構，所述針頭和針體的連接處設置有拆卸結構，所述針體的一端設置有照明組件；
5.所述防護結構包括支撐塊，所述支撐塊的中部設置有移動孔，所述移動孔的中部設置有輔助桿，所述輔助桿的頂部設置有限位塊，所述輔助桿的底部設置有輔助塊，所述輔助桿的外側開設有定位孔，所述支撐塊的中部開設有固定孔，所述固定孔的中部設置有固定銷，所述固定銷的一端設置有聯動板，所述聯動板的一側設置有限位彈簧，所述聯動板的另一端設置有手柄。
6.作為本發明進一步的技術方案，所述針體為圓柱結構，所述針頭和針體通過拆卸結構進行連接，所述針頭的底部為錐形結構。
7.作為本發明進一步的技術方案，所述支撐塊和針頭之間為一體結構，所述移動孔貫穿支撐塊的上端外表面，所述移動孔的數量為兩組并呈對稱分布，所述移動孔和輔助桿之間相適配。
8.作為本發明進一步的技術方案，所述輔助桿的長度大于針頭的長度，所述輔助桿的數量為兩組并呈對稱分布，所述輔助桿和限位塊之間為一體結構，所述限位塊的橫截面積大于移動孔的橫截面積，所述輔助塊和限位塊之間為固定連接，所述輔助塊為彈性結構。
9.作為本發明進一步的技術方案，所述定位孔的數量為若干組并呈陣列分布，所述固定孔貫穿移動孔的內部，所述固定孔和固定銷之間相適配，所述固定銷和聯動板之間為一體結構，所述限位彈簧的兩端分別與聯動板和支撐塊之間形成固定連接，所述手柄和聯動板之間為固定連接。
10.作為本發明進一步的技術方案，所述拆卸結構包括針頭外側固定連接的兩組卡塊，所述針體的底部開設有安裝槽，所述安裝槽和針頭之間相適配，所述針體的底部開設有
卡槽，所述卡槽和卡塊之間相適配，所述安裝槽的底部開設有活動槽。
11.作為本發明進一步的技術方案，所述活動槽的內側開設有內腔，所述內腔的內部設置有頂塊，所述頂塊的一端為半球狀結構，所述頂塊的一端固定連接有滑塊，所述活動槽的內部開設有壓縮槽，所述滑塊和壓縮槽之間相適配，所述滑塊和壓縮槽的連接處設置有支撐彈簧，所述支撐彈簧和頂塊的數量均為兩組并呈陣列分布。
12.作為本發明進一步的技術方案，所述照明組件包括針體外側安裝的控制按鈕，所述針體的頂部固定連接有控制盒，所述控制盒的底部設置有若干組照明燈。
13.作為本發明進一步的技術方案，所述照明燈呈環形分布，所述控制盒的上端設置有盒蓋，所述盒蓋的底部設置有連接塊，所述控制盒的內部開設有連接槽，所述連接塊和連接槽之間為螺紋連接，所述盒蓋的外側固定連接有若干組防護條，所述控制盒的內部設置有電池，所述針體的內部設置有控制電路板。
14.有益效果
15.本發明提供了一種多功能新型中醫針灸針。與現有技術相比具備以下有益效果：
16.1、一種多功能新型中醫針灸針，通過防護結構的設置，在針頭使用完成后，對針頭進行防護，避免針頭在存放過程中造成損傷，也對使用者進行保護，避免使用者造成不必要的誤傷。
17.2、一種多功能新型中醫針灸針，通過拆卸結構的設置，在針頭需要更換過程中，起到較快的更換效率。
18.3、一種多功能新型中醫針灸針，通過照明組件的設置，在針體進行針灸前，進行照明，從而方便使用者及時的尋找患者的穴位，提高其實用性。
附圖說明

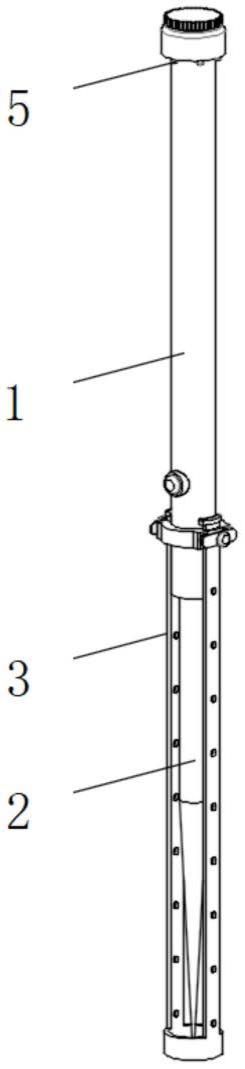

19.圖1為一種多功能新型中醫針灸針的結構示意圖；
20.圖2為一種多功能新型中醫針灸針的局部拆分圖；
21.圖3為一種多功能新型中醫針灸針的圖2中a的放大圖；
22.圖4為一種多功能新型中醫針灸針的圖2中b的放大圖；
23.圖5為一種多功能新型中醫針灸針的橫剖視圖；
24.圖6為一種多功能新型中醫針灸針的局部側剖視圖；
25.圖7為一種多功能新型中醫針灸針的爆炸圖；
26.圖8為一種多功能新型中醫針灸針的側剖視圖；
27.圖9為一種多功能新型中醫針灸針的圖2中c的放大圖；
28.圖10為一種多功能新型中醫針灸針的圖2中d的放大圖。
29.圖中：1、針體；2、針頭；3、防護結構；31、支撐塊；32、移動孔；
30.33、輔助桿；34、限位塊；35、輔助塊；36、定位孔；37、固定孔；38、固定銷；39、聯動板；310、限位彈簧；311、手柄；4、拆卸結構；41、卡塊；42、安裝槽；43、卡槽；44、活動槽；45、內腔；46、頂塊；47、滑塊；
31.48、壓縮槽；49、支撐彈簧；5、照明組件；51、控制按鈕；52、控制盒；
32.53、照明燈；54、盒蓋；55、連接塊；56、連接槽；57、電池；58、控制電路板。
具體實施方式
33.下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例?；诒景l(fā)明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。
34.請參閱圖1-10，本發明提供一種多功能新型中醫針灸針技術方案：一種多功能新型中醫針灸針，包括針體1，針體1的底部設置有針頭2，針體1的外側設置有防護結構3，針頭2和針體1的連接處設置有拆卸結構4，針體1的一端設置有照明組件5，防護結構3包括支撐塊31，支撐塊31的中部設置有移動孔32，移動孔32的中部設置有輔助桿33，輔助桿33的頂部設置有限位塊34，輔助桿33的底部設置有輔助塊35，輔助桿33的外側開設有定位孔36，支撐塊31的中部開設有固定孔37，固定孔37的中部設置有固定銷38，固定銷38的一端設置有聯動板39，聯動板39的一側設置有限位彈簧310，聯動板39的另一端設置有手柄311。
35.請參閱圖1-3、圖9，進一步的，針體1為圓柱結構，針頭2和針體1通過拆卸結構4進行連接，針頭2的底部為錐形結構，支撐塊31和針頭2之間為一體結構，移動孔32貫穿支撐塊31的上端外表面，移動孔32的數量為兩組并呈對稱分布，移動孔32和輔助桿33之間相適配。
36.請參閱圖1-3、圖6-8，輔助桿33的長度大于針頭2的長度，輔助桿33的數量為兩組并呈對稱分布，輔助桿33和限位塊34之間為一體結構，限位塊34的橫截面積大于移動孔32的橫截面積，輔助塊35和限位塊34之間為固定連接，輔助塊35為彈性結構，定位孔36的數量為若干組并呈陣列分布，固定孔37貫穿移動孔32的內部，固定孔37和固定銷38之間相適配，固定銷38和聯動板39之間為一體結構，限位彈簧310的兩端分別與聯動板39和支撐塊31之間形成固定連接，手柄311和聯動板39之間為固定連接，有利于保護針頭2受到損傷。
37.請參閱圖5-7，拆卸結構4包括針頭2外側固定連接的兩組卡塊41，針體1的底部開設有安裝槽42，安裝槽42和針頭2之間相適配，針體1的底部開設有卡槽43，卡槽43和卡塊41之間相適配，安裝槽42的底部開設有活動槽44，活動槽44的內側開設有內腔45，內腔45的內部設置有頂塊46，頂塊46的一端為半球狀結構，頂塊46的一端固定連接有滑塊47，活動槽44的內部開設有壓縮槽48，滑塊47和壓縮槽48之間相適配，滑塊47和壓縮槽48的連接處設置有支撐彈簧49，支撐彈簧49和頂塊46的數量均為兩組并呈陣列分布，方便針頭2和針體1的拆卸。
38.請參閱圖4、10，照明組件5包括針體1外側安裝的控制按鈕51，針體1的頂部固定連接有控制盒52，控制盒52的底部設置有若干組照明燈53，照明燈53呈環形分布，控制盒52的上端設置有盒蓋54，盒蓋54的底部設置有連接塊55，控制盒52的內部開設有連接槽56，連接塊55和連接槽56之間為螺紋連接，盒蓋54的外側固定連接有若干組防護條，控制盒52的內部設置有電池57，針體1的內部設置有控制電路板58，有利于針灸針的照明使用。
39.本發明的工作原理：在針灸針使用過程中，使用者將針頭2通過拆卸結構4安裝在針體1的底部，在將防護結構3移動至針體1的外側，通過照明組件5進行照明，從而對針頭2進行使用。
40.需要說明的，通過防護結構3的設置，在針頭2使用完成后，使用者將兩組手柄311向外側拉動，在手柄311移動過程中帶動聯動板39進行移動，同時帶動固定銷38沿著固定孔37和定位孔36的內側進行移動，限位彈簧310進一步拉伸，直至固定銷38脫離定位孔36的內
部時，將輔助桿33沿著移動孔32向下移動，直至限位塊34貼至移動孔32的上端，同時松開手柄311，在限位彈簧310的彈性勢能下，使得固定銷38沿著最近的定位孔36固定在固定孔37的內部，從而將輔助桿33進行定位，使得輔助桿33和輔助塊35將針頭2進行防護，避免針頭2在存放過程中造成損傷，也對使用者進行保護，避免使用者造成不必要的誤傷。
41.需要說明的，在針頭2進行針灸過程中，可以將輔助桿33的長度進行自由調節，從而可在針頭2插入皮膚處進行限位，從而有利于針頭2的使用。
42.需要說明的，通過拆卸結構4的設置，在針頭2需要更換過程中，使用者將針頭2沿著安裝槽42的內側進行轉動，同時帶動卡塊41沿著活動槽44的內側進行轉動，在轉動過程中卡塊41擠壓頂塊46的頭部，使得頂塊46沿著內腔45進行移動，同時帶動滑塊47沿著壓縮槽48的內側進行移動，支撐彈簧49發生擠壓，從而將頂塊46擠入內腔45的內部，使得卡塊41轉動至卡槽43的一側，將針頭2沿著安裝槽42向外拉動，同時兩組卡塊41沿著卡槽43向外拉動，從而將針體1和針頭2進行拆卸，在針頭2需要更換過程中，起到較快的更換效率。
43.需要說明的，通過照明組件5的設置，在針體1進行針灸前，使用者將電池57沿著連接槽56裝入控制盒52的內部，手持盒蓋54將連接塊55沿著連接槽56進行旋轉安裝，在按下控制按鈕51，通過控制電路板58控制照明燈53進行點亮，從而方便使用者及時的尋找患者的穴位，提高其實用性。
