本發明涉及電路元件監測領域，尤其是涉及一種超級電容健康狀態的在線監測方法和系統。

背景技術：

1、超級電容具有功率密度高、循環壽命長、無記憶效應、免維護、工作溫限寬、綠色環保等優點，廣泛應用在公共交通、電動汽車、新能源發電、微網和各類電子與電力設備中。在超級電容儲能系統長期運行期間，會發生老化現象，可能對其運行特性產生負面影響，進而影響系統的性能。因此，對超級電容的健康狀態(soh)進行實時在線監測有著重要的意義。

2、公開號為cn116430141a的發明提供了一種電容健康狀態的在線評估方法、終端及存儲介質，該方法包括：獲取待測電容在當前狀態下的等效電容和等效電阻；計算當前狀態下所述等效電容和所述等效電阻的相似度指標，基于所述相似度指標確定所述待測電容的綜合健康度。

3、超級電容soh的在線監測有三種主流方法，分別為卡爾曼濾波法，人工神經網絡法以及電化學阻抗法?？柭鼮V波法能對線性的過程模型和測量模型進行精確的估計，然而在非線性的場景中難以達到最優的估計效果；通過大量數據訓練，基于人工神經網絡方法能對超級電容soh進行有效估算，但該方法所需的計算量較大，甚至可能會出現過度擬合的情況；電化學阻抗法通過測量超級電容器電阻抗評估其運行狀態。傳統的電化學阻抗法需同時在線測量電容器電壓與電流信號，且大多在較低頻段下(如小于1khz)工作，存在具有安全隱患、靈敏度受阻抗測量精度限制等問題。

4、針對現有技術的不足，本發明提出一種在線監測超級電容健康狀態的系統和方法。

技術實現思路

1、本發明的目的就是為了克服上述現有技術存在的工作頻段低、具有安全隱患、靈敏度受阻抗測量精度限制的缺陷而提供一種在線監測超級電容健康狀態的系統和方法。

2、本發明的目的可以通過以下技術方案來實現：

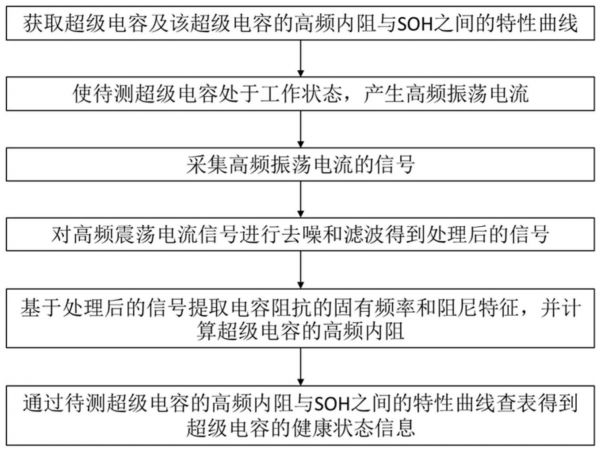

3、一種超級電容健康狀態的在線監測方法，包括如下步驟：

4、獲取超級電容及該超級電容的高頻內阻與soh之間的特性曲線；

5、使待測超級電容處于工作狀態，產生高頻振蕩電流；

6、采集高頻振蕩電流信號；

7、對高頻震蕩電流信號進行去噪和濾波得到處理后的信號；

8、基于處理后的信號提取電容阻抗的固有頻率和阻尼特征，并計算超級電容的高頻內阻；

9、通過待測超級電容的高頻內阻與soh之間的特性曲線查表得到超級電容的健康狀態信息。

10、進一步地，提取電池阻抗的固有頻率和阻尼特征使用的方法為快速傅里葉變換和半功率帶寬法。

11、進一步地，步驟3)還包括將去噪和濾波后的信號放大。

12、本發明的第二方面，一種基于如上任一一種超級電容健康狀態的在線監測方法的在線監測系統，包括輸入電容、直流-直流變換器、負載、高頻開關振蕩電流傳感器、信號處理模塊、阻抗計算模塊和soh-阻抗特性模塊，所述輸入電容與待測超級電容并聯，接在直流-直流變換器輸入端，所述負載接在直流-直流變換器輸出端，所述高頻開關振蕩電流傳感器安裝在輸入電容所在回路，所述信號處理模塊連接高頻開關振蕩電流傳感器，所述阻抗計算模塊連接信號處理模塊，所述soh-阻抗特性模塊連接阻抗計算模塊。

13、進一步地，高頻開關振蕩電流傳感器通過非接觸方式安裝在諧振回路。

14、進一步地，高頻振蕩電流的頻段范圍為10khz～10mhz。

15、進一步地，信號處理模塊包括濾波模塊和調幅模塊，所述濾波模塊處理紋波電流和電磁噪音，所述調幅模塊將信號在垂直方向放大。

16、進一步地，還包括示波器，所述示波器與高頻開關振蕩電流傳感器連接。

17、進一步地，soh-阻抗特性模塊存儲有預先標定的超級電容高頻電阻與soh特性曲線。

18、進一步地，輸入電容為1μf薄膜電容。

19、與現有技術相比，本發明具有以下有益效果：

20、1)本發明通過采集超級電容高頻振蕩電流的信號進行阻尼特征提取，高頻振蕩電流屬于一種電磁諧振，其阻尼特征對電容器內阻變化敏感，靈敏度高，有利于超級電容soh狀態在線準確監測。

21、2)本發明通過非接觸式的監測方法，所有用來計算阻抗的參數以及信號全部由系統自發產生，沒有外加激勵的干擾，降低對系統的干擾。

技術特征：

1.一種超級電容健康狀態的在線監測方法，其特征在于，包括如下步驟：

2.根據權利要求1所述的一種超級電容健康狀態的在線監測方法，其特征在于，所述提取電池阻抗的固有頻率和阻尼特征使用的方法為快速傅里葉變換和半功率帶寬法。

3.根據權利要求1所述的一種超級電容健康狀態的在線監測方法，其特征在于，步驟3)還包括將去噪和濾波后的信號放大。

4.一種基于如權利要求1-3任一所述的一種超級電容健康狀態的在線監測方法的在線監測系統，其特征在于，包括輸入電容、直流-直流變換器、負載、高頻開關振蕩電流傳感器、信號處理模塊、阻抗計算模塊和soh-阻抗特性模塊，所述輸入電容與待測超級電容并聯，接在直流-直流變換器輸入端，所述負載接在直流-直流變換器輸出端，所述高頻開關振蕩電流傳感器安裝在輸入電容所在回路，所述信號處理模塊連接高頻開關振蕩電流傳感器，所述阻抗計算模塊連接信號處理模塊，所述soh-阻抗特性模塊連接阻抗計算模塊。

5.根據權利要求4所述的系統，其特征在于，所述高頻開關振蕩電流傳感器通過非接觸方式安裝在諧振回路。

6.根據權利要求4所述的一種超級電容健康狀態的在線監測方法，其特征在于，所述高頻振蕩電流的頻段范圍為10khz～10mhz。

7.根據權利要求4所述的系統，其特征在于，所述信號處理模塊包括濾波模塊和調幅模塊，所述濾波模塊處理紋波電流和電磁噪音，所述調幅模塊將信號在垂直方向放大。

8.根據權利要求4所述的系統，其特征在于，還包括示波器，所述示波器與高頻開關振蕩電流傳感器連接。

9.根據權利要求4所述的系統，其特征在于，所述soh-阻抗特性模塊存儲有預先標定的超級電容高頻電阻與soh特性曲線。

10.根據權利要求4所述的系統，其特征在于，所述輸入電容為1μf薄膜電容。

技術總結
本發明涉及一種超級電容健康狀態的在線監測方法和系統。方法包括如下步驟：使待測超級電容處于工作狀態，產生高頻振蕩電流；采集高頻振蕩電流的信號；對高頻震蕩電流信號進行去噪和濾波得到處理后的信號；基于處理后的信號提取電池阻抗的固有頻率和阻尼特征，并計算超級電容的高頻內阻；通過待測超級電容的高頻內阻與SOH之間的特性曲線查表得到超級電容的健康狀態信息。與現有技術相比，本發明具有安全、靈敏度高、非接觸、干擾度低以及實時性強等優點。

技術研發人員：向大為,高健,李豪
受保護的技術使用者：同濟大學
技術研發日：
技術公布日：2024/1/15
