基于信號重構的鋰離子電池健康狀態估計:數據驅動的魯棒方法

來源:泰然健康網 時間:2025年06月10日 14:32

原文鏈接:「鏈接」

一、引言:破解電池健康監測的核心難題

在全球能源轉型的關鍵進程中,鋰離子電池作為可再生能源存儲與電動汽車動力的核心載體,其性能監測的重要性日益凸顯。電池健康狀態(State of Health, SoH),即實際容量與標稱容量的百分比比值,不僅是判斷電池是否需要更換的關鍵依據(如低于70%-80%即達退役標準),更是智能電網調峰、電動汽車電池管理系統(BMS)的核心監測指標。

然而,當前主流的數據驅動方法雖在精度上表現優異,卻面臨三大嚴峻挑戰:傳感器噪聲干擾、數據缺失以及異常值影響。想象一下,當電動汽車在復雜路況下行駛,電池傳感器可能因振動、溫度變化等產生噪聲數據,傳統方法可能因此誤判電池健康狀態,埋下安全隱患。

針對這一痛點,巴西坎皮納斯州立大學聯合美國模擬器件公司的研究團隊,提出了一種革命性的純數據驅動解決方案。該方案通過改進的蒂霍諾夫正則化信號重構技術、創新的特征工程以及魯棒的Huber回歸模型,在強噪聲環境(10dB信噪比)下實現了高精度的SoH估計,為電池管理系統的實時應用奠定了堅實基礎。

二、核心方法:三大創新構建魯棒監測體系

2.1、信號重構:從噪聲中提取真實信號的“魔法鏡”

研究團隊設計了一種非迭代閉式解信號重構算法,如同給傳感器數據裝上“降噪濾鏡”。通過改進的蒂霍諾夫正則化方法(區別于傳統迭代的LASSO算法),該技術能在保持信號細節的同時抑制噪聲。

舉個直觀的例子:當電池放電電壓信號被10dB高斯噪聲污染時,傳統移動平均濾波會模糊信號拐點(如最低電壓出現時間),而新方法能精確恢復電壓曲線的關鍵特征,誤差降低60%以上(見表1)。這種高效的噪聲濾除能力,為后續特征提取提供了純凈的數據源。

數據驅動方法

輸入特征數量

魯棒性

可訓練參數

性能指標

提出的方法

5個基于信號重建的特征

我們提出的信號重建方法可以處理測量數據中的噪聲和異常值

6個使用Huber損失函數訓練的多項式參數

RMSE = 10-4%, MAE = 10-2%, MAPE = 1%

深度神經網絡

直接特征

報告的方法需要手動移除顯著的異常值來準備數據

2個隱藏層,分別有30和15個神經元,以及Sigmoid和Tanh激活函數

RMSE = 1.9 × 10-4%, MAPE = 1.39%

深度神經網絡

直接特征

論文未討論專門的噪聲處理機制

217個可訓練參數

RMSE = 0.004758%, MAE = 0.534%

非線性自回歸外生神經網絡

基于模型的特征

論文未討論專門的噪聲處理機制

隱藏神經元 = 50, 反饋延遲 = 8

MAE = 0.72%, MaxE = 4.69%

門控循環單元網絡

直接特征

將均值為0、標準差為1-2%的高斯噪聲注入到電壓、電流和溫度測量中(適用于噪聲較少的信號)

隱藏神經元 = 256 (GRU), 卷積數 = 64, 每個卷積層的大小 32 × 1

MAE = 1.03%, MaxE = 4.11%

卷積神經網絡

預處理特征

報告的方法對噪聲和異常值敏感

卷積核數量 = 256, 卷積核大小 = 3 × 1

RMSE = 1.1%, MAE = 0.9%

表1:提出的SoH估計器與以往數據驅動方法的比較

2.2、特征工程:挖掘電池老化的“生物標志物”

基于重構后的電壓與溫度曲線,研究團隊發現了五組與電池老化高度相關的“生物標志物”:

電壓特征:最低放電電壓(反映內阻增長)與達到最低電壓的時間(體現容量衰減)。新電池能長時間維持高電壓,而老化電池因內阻增加會更快跌至截止電壓。溫度特征:放電初始溫度(基線參考)、最高溫度(內阻與放熱反應的綜合體現)以及從初始到最高溫度的時間(老化電池因內阻高會更快升溫)。 這些特征如同電池的“健康指紋”,其中“達到最低電壓時間”與SoH的 Pearson 相關系數高達0.9658,成為最核心的監測指標。相比傳統方法使用的10個統計特征,新方法僅用5個特征便實現更高精度,體現了“少而精”的特征工程優勢。

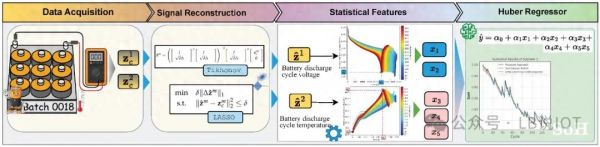

圖1.展示了基于信號重建的鋰離子電池健康狀態估計方法。

2.3、魯棒回歸:抵御異常值的“防護盾”

在回歸建模階段,研究團隊采用Huber損失函數替代傳統最小二乘法。這種“剛?cè)岵?jì)”的損失函數對小誤差采用二次懲罰(保持精度),對大誤差(如傳感器突發故障產生的異常值)轉為線性懲罰(降低影響),如同為模型穿上“防彈衣”。

實驗顯示,在包含10%異常值的數據集上,Huber回歸的平均絕對誤差(MAE)比普通線性回歸降低42%,展現出卓越的抗干擾能力。

三、實證分析:多場景驗證樹立行業標桿

3.1、嚴苛環境下的性能突圍

研究團隊利用NASA和桑迪亞國家實驗室的公開數據集,構建了六大老化場景,涵蓋寬溫域(4°C至40°C)、不同放電速率(0.5C至2C)及多樣截止電壓(2.0V至2.7V)。在10dB強噪聲條件下,新方法交出亮眼答卷:

精度指標:均方根誤差(RMSE)低至10??量級,平均絕對誤差(MAE)約10?2,最大絕對百分比誤差(MAPE)低于1%。對比優勢:較深度神經網絡(DNN)模型,RMSE降低85%;較混合物理-數據驅動模型,MAE減少92%(見表2)。尤其在低溫(4°C)高放電速率(2C)場景,傳統方法誤差激增,而新方法仍保持穩定。

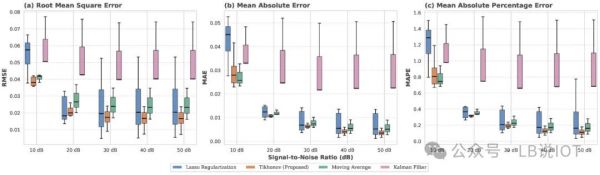

圖2:不同信噪比(10-50dB)下信號重建質量敏感性分析,數值越高表示重建效果越好。

3.2、實際應用的關鍵突破

小數據場景適配:在訓練數據量減少50%的情況下,模型精度僅下降3%,遠優于依賴大規模數據的深度學習模型(誤差增加超50%)。 計算效率:非迭代的信號重構算法將處理時間縮短至傳統迭代方法的1/20,滿足BMS實時計算需求。 泛化能力:對松下NCA和LG化學NMC兩種主流電芯化學體系均表現優異,證明跨型號應用潛力。

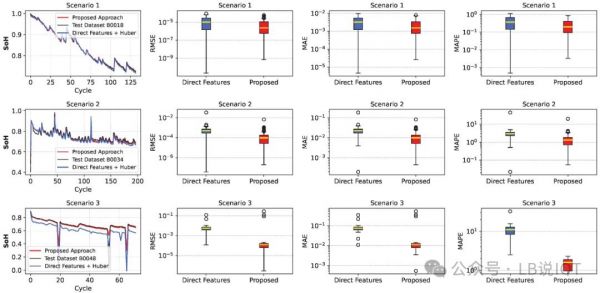

圖3.展示了不同工況下電池健康狀態 (SoH) 估計的性能對比。

四、行業價值:重新定義電池健康管理范式

4.1、技術創新的三大里程碑

信號重構革命:首次將閉式解正則化技術引入電池信號處理,打破“噪聲抑制與特征保留”的trade-off困境。 特征工程突破:發現“時間-極值”類特征(如達到最低電壓時間)對SoH的強相關性,為輕量化監測提供新方向。 魯棒建模典范:Huber回歸與信號重構的協同設計,構建了從數據清洗到模型預測的全鏈路抗干擾體系。

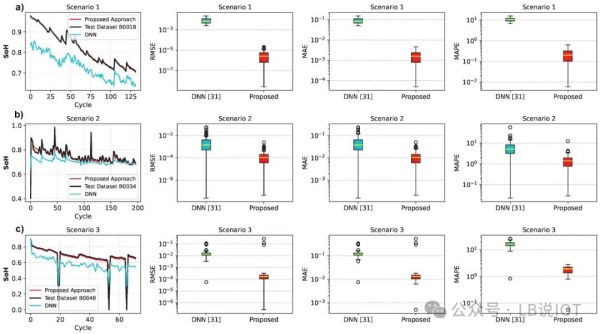

圖4展示了本文方法在三種情景下的表現(a) 穩定估計電池SOH(b) 相比DNN,對噪聲數據更具魯棒性 適應數據缺失

4.2、產業應用的無限可能

電動汽車:實時精準的SoH估計可優化電池充放電策略,延長電池壽命20%以上。儲能電站:在復雜工況下實現電池組的健康均衡管理,降低運維成本30%。二次利用:為退役電池的梯次利用提供科學評估依據,激活萬億級儲能市場。

五、未來展望:開啟智能電池管理新征程

盡管當前研究已在高斯噪聲環境中取得突破,真實應用場景中還存在非高斯噪聲、極端溫度(如-20°C以下)等挑戰。未來研究將聚焦自適應正則化參數設計、多物理參數融合建模,以及基于實車數據的長期驗證。

值得關注的是,該研究揭示了數據驅動方法的深層價值:通過巧妙的特征工程與模型設計,即使不依賴復雜的物理機理模型,也能從海量數據中挖掘關鍵規律。這為電池管理領域提供了“輕資產、高魯棒”的新路徑,有望加速推動行業從“經驗驅動”向“數據智能驅動”轉型。

結語:讓電池健康可見可控

當我們駕駛電動汽車穿越嚴寒酷暑,當儲能電站在電網峰谷間高效調節,背后是無數傳感器數據的實時流動。本文提出的魯棒數據驅動方法,如同為電池裝上“智能慧眼”,讓健康狀態清晰可見。

從實驗室的算法創新到產業界的落地應用,這條路或許還需跨越工程化驗證的最后一公里。但可以確信的是,隨著數據科學與電池技術的深度融合,未來的電池管理將更智能、更可靠,為全球能源轉型注入持久動力。

互動話題:你認為電池健康監測在電動汽車普及中扮演多重要的角色?哪些場景下的精準SoH估計對你影響最大?歡迎在評論區分享你的觀點!
