011. 電池管理系統概述

電池管理系統（BMS）的核心任務是對電池單元進行智能化監控與維護，確保電池的安全與高效運行。它通過實時監測電流、電壓、溫度等關鍵參數，分析電池的工作狀態，并據此估算剩余電量，進而決定是否啟動保護措施或進行電量均衡。此外，BMS還能將電池的工作情況以可視化方式呈現，并與上位機進行數據交互，實現遠程監控與管理。該系統主要由主控單元、從控單元、信息采集單元、傳輸及顯示單元等多個部分組成，確保在復雜電磁環境中也能保持高可靠性和安全性。

電池管理系統（BMS）作為電池單元的守護者，肩負著智能化監控與維護的重任。其核心功能包括實時監測電流、電壓、溫度等關鍵參數，深入分析電池的工作狀態，并據此進行剩余電量的精準估算。此外，BMS還能根據監測結果，智能決策是否啟動保護措施或進行電量均衡，以確保電池的安全與高效運行。同時，它還能將電池的工作情況以直觀的可視化方式呈現，并與上位機進行順暢的數據交互，從而實現遠程監控與管理的便捷性。該系統由主控單元、從控單元、信息采集單元、傳輸及顯示單元等多個精密部分組成，確保在復雜的電磁環境中也能保持其高可靠性與安全性。

1.1 ? BMS的核心任務與功能

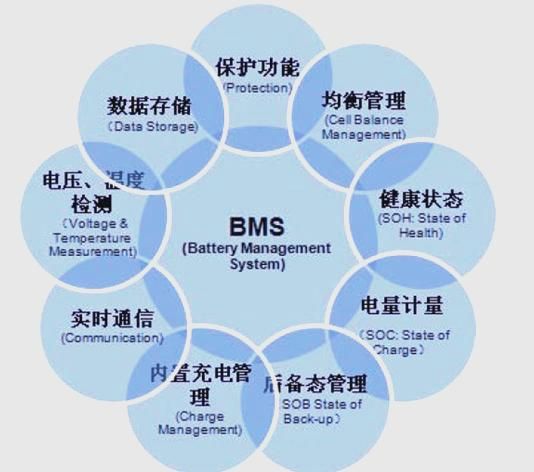

電池管理系統（BMS）通過實時監測電池的關鍵參數來保證電池的安全與高效運行，并通過決策保護措施和電量均衡來延長電池壽命。系統能夠可視化電池狀態并實現遠程監控。

1.2 ? BMS的硬件組成

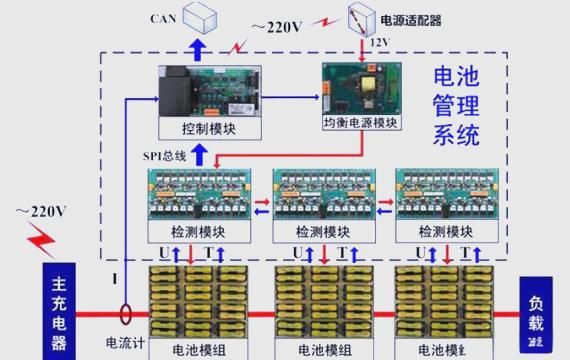

BMS由多個單元組成，包括主控單元、從控單元、信息采集單元、傳輸及顯示單元等，整個系統設計考慮了復雜電磁環境下的可靠性和安全性。

022. BMS硬件組件與設計

2.1 ? 核心硬件組件（BMIC）

BMIC是BMS中的核心硬件，包含電池計量芯片、安全芯片和充電管理芯片，各類型芯片在BMS中協同工作，保障電池的高效管理與安全。

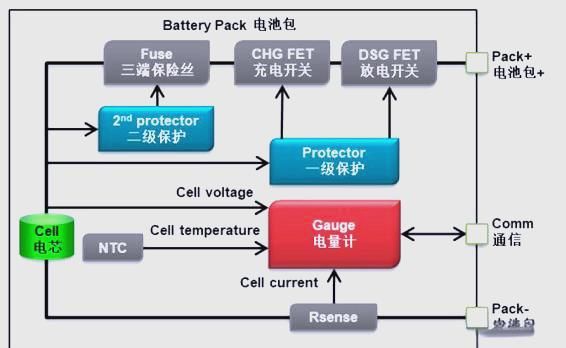

BMS中的核心硬件組件為BMIC，這主要包括電池計量芯片、電池安全芯片以及充電管理芯片。這些芯片根據其功能可進一步細分為模擬、數字和射頻等不同類型。特別是模擬芯片，它們在功能上有所差異，主要可分為電源管理芯片和信號鏈芯片。此外，TI的典型電池包設計方案中，采用了分立電量計來確保電池的精準計量與安全。

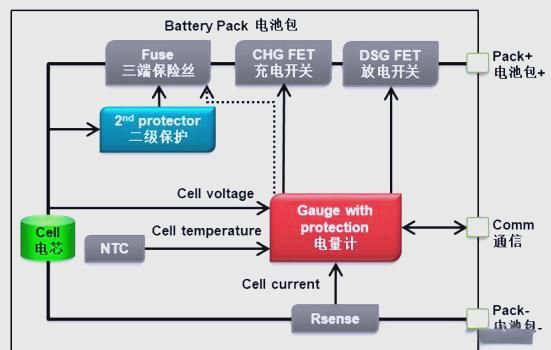

TI的典型電池包設計方案中，采用了具備集成保護功能的電量計，以確保電池的精準計量與安全。這種電量計不僅具備高精度的計量能力，還融入了多種保護功能，如過充、過放、過流等，從而為電池的安全使用提供了有力保障。

2.2 ? 計量芯片的作用與設計差異

計量芯片在電池包設計中至關重要，消費電子中常用SoC集成計量功能，而動力電池中因工藝差異多采用分立芯片，實現高效安全的電池管理。

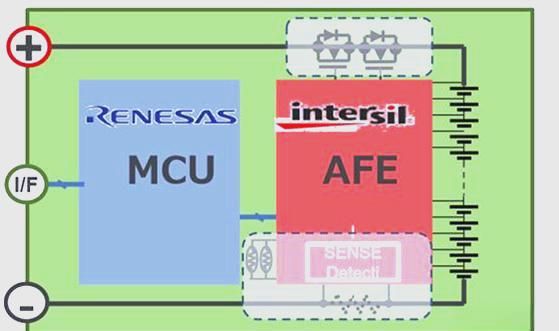

計量芯片在電池包設計方案中扮演著核心角色，其價值量相對較高。在消費電子領域，通常采用SoC方案來集成計量功能。然而，在動力電池的應用中，由于AFE（高壓工藝）和MCU采用不同的工藝，因此多采用分立芯片的形式來實現。此外，BMS芯片方案主要涵蓋計算單元（如MCU）、AFE以及數字隔離器等關鍵組件。值得一提的是，BMIC通常配備有MCU和AFE芯片，以實現更高效、安全的電池管理。

《2022-2027年電池管理系統（BMS）產業應用方案趨勢及投資機遇展望報告》詳盡剖析了電池管理系統的發展動態與投資潛力，共計包含7章內容，輔以178個圖表，為讀者提供了全面而深入的行業洞察。
