鋰電池管理系統設計（硬件+軟件+設計說明）

來源：泰然健康網 時間：2025年07月15日 11:48

鋰電池管理系統概述：

該鋰電池管理系統設計實現了對15個鋰電池單體的電壓和溫度監測，在保證信號監測精度的同時，提供了主監測電路和次級監測電路的架構，實現更高級別的系統保護。同時，本參考設計提供了模塊化可擴展的板級架構，除主監測電路模塊、次級監測電路模塊、數據接口模塊外，可擴展主動均衡電路等其他模塊，方便系統原型開發。

48V及以下電壓的鋰電池單元在微混動汽車和工業儲能中的應用率很高。系統由13至15個鋰電池單體構成。由于鋰電池固有特性，需要對該數量的電池單體進行精確監測，以保障系統安全性并提高電池效率和壽命。

鋰電池管理系統硬件設計介紹：

支持4~15通道電池電壓輸入，多至15通道電池溫度輸出主監測電路及次級監測電路板載15通道被動均衡電路，放電電流100mA；可擴展15通道主動均衡前級測量電路與微處理器電路由隔離電路作電氣隔離 +/-1.6mV typ. 電壓測量精度，+/-1°C溫度測量精度支持USB通訊和CAN總線通訊。CAN通訊模式下，支持多模塊級聯 工作溫度：-40°C~+105°C

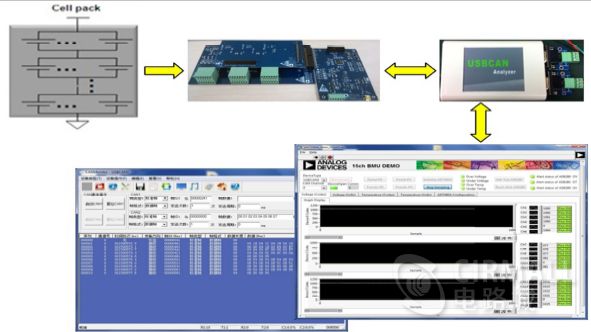

硬件設計框圖：

鋰電池管理系統軟件功能介紹：

PC端GUI支持USB通訊或CAN總線通訊提供CAN通訊協議，用戶可采用其他CAN工具進行通訊評估實時顯示所有通道電壓數據、溫度數據、報警狀態 配置采樣方式、均衡通道、報警方式、報警閾值等系統參數

如截圖：

該鋰電池管理系統設計涉及到重要芯片：

AD7280A 6通道鋰電池電壓溫度主監測芯片 AD8280 6通道鋰電池電壓溫度次級監測芯片 ADuM5401 包含500mW供電隔離和4通道數據隔離的集成芯片 ADuM1201 2通道數據隔離芯片 ADuC7026 ARM7架構32-bit微處理器 AD8601 低成本高精度運算放大器
