一種輔助群體健康飲食的系統以及方法

來源：泰然健康網 時間：2024年12月06日 14:52

本發明涉及一種輔助群體健康飲食的系統以及方法,具體說涉及一種包括圖像識別、食品營養學、手機應用開發領域的輔助群體健康飲食的系統以及方法。

背景技術：

隨著社會的發展，人們的生活水平越來越高，但是人們因不合理的飲食而出現健康問題的情況越來越多，人們對自己飲食的健康也越來越注重。與此同時，也出現了很多與健康飲食有關的軟件，但是這些軟件存在著營養學分析不合理，沒有根據使用者自身的體型進行實事求是的分析，或者需要使用者自己估算食物攝入量，導致估算不精準、手動輸入較為繁瑣等問題。

現有的一種智能健康飲食管理系統，它是根據使用app拍攝的二維圖像或者語音輸入今日所食用的種類，計算卡路里攝入量并和用戶設定的數值相比較，判斷今日攝入量是否超標。但是這種方法無法識別食物的體積，由此導致估算卡路里攝入量并不準確。且營養學模型并不全面，卡路里只能衡量食物攝入的總熱量，但是在營養學中攝入食物的供能比，即為人體提供能量的三大物質---碳水化合物、蛋白質、脂肪之間的比例也很重要，還有其他對人體有益的維生素同樣需要考慮。該系統考慮的因素較為單一。

目前現有技術中另外一種健康飲食管理方法，同樣是根據app拍攝二維圖像或者輸入食品編號測算食物攝入量，并且根據用戶輸入的運動量、身體狀況等信息綜合分析，為用戶推薦菜品，推薦烹飪方式和推薦膳食方案。但是同樣有拍照估算食物攝入量不夠精確，且手動輸入信息較為繁瑣的問題。

因此，研發一種可以精準方便定量測定使用者的食物營養素攝入量，并且根據使用者自身的形體，合理科學地提供全方位飲食建議的系統至關重要。

技術實現要素：

為實現所述目的，本發明提供一種可以快速精準監測以及分析使用者的營養素攝入狀況并根據使用者自身的形體信息給予合理的飲食建議的系統及方法。可以精確記錄使用者的營養素攝入情況、身體狀況，給予科學合理的飲食建議，有利于使用者的身體健康。

本發明提出一種輔助群體健康飲食的系統，包括食物信息采集器、人體信息采集器、計算主機、主機端應用程序、手機端應用程序以及云端數據服務器，其特征在于：所述人體信息采集器，包含一第一攝像頭和一體重秤，用于獲取人的形體信息；所述食物信息采集器，包含一第二攝像頭，用于獲取食物的深度圖；所述計算主機，用于運行主機端的應用程序并顯示登錄界面以及系統實時運行狀況；所述主機端應用程序，包括用戶登錄模塊、食物信息自動提取模塊、人體信息自動提取模塊和信息上報模塊；所述手機端應用程序，用于用戶連接計算主機，開啟主機端應用程序中的食物信息自動提取模塊和人體信息自動提取模塊；并用于用戶查看個人飲食建議以及飲食情況或身體情況；所述云端數據服務器包含數據存儲模塊和數據分析計算模塊。

在上述輔助群體健康飲食的系統中，所述第一攝像頭和第二攝像頭均為深度攝像頭。

本發明還提出一種輔助群體健康飲食的方法，其特征在于，包括如下步驟：

步驟s1：用戶開啟系統；

步驟s2：人體信息采集器和食物信息采集器采集信息，包括人體信息采集器獲取人體信息采集器的深度圖像和人體體重數據，食物信息采集器獲取食物信息采集器采集的深度圖像；

步驟s3：計算主機處理數據，包括識別食物的種類、分割出食物、計算出食物的體積，以及利用人體的深度圖像和體重數據計算出人體的形體信息；

步驟s4：計算主機將所述步驟s3中的數據上傳；

步驟s5：云端服務器根據上傳的食物體積、種類信息，計算出使用者攝入的各大營養素含量，并根據s4上傳的數據進行分析，給出飲食建議。

在上述輔助群體健康飲食的方法中，其特征在于，所述步驟s2中食物體積計算過程為：a)根據設備擺放的形態設置初始平面p，使得初始平面p的平面法向量pv與z軸平行；b)將食物點云與初始平面p配準，使得放置食物的平面與初始平面p重合；c)將食物前景分割出來；d)將步驟c)中的分割結果映射到三維空間；e)計算三維空間體積，再根據食物的營養素數據庫，計算獲得被拍攝食物的各種營養素的含量。

在上述輔助群體健康飲食的方法中，其特征在于，所述步驟s3中食物體積計算過程d)中分割結果映射到三維空間的方法使用如下公式：

其中zc為攝像頭離食物的距離；u、v是某個食物像素點在像素坐標系中的x軸坐標以及y軸坐標；xw、yw、zw為食物在世界坐標系中的三維坐標；fx、fy為相應方向上焦點的長度；uo、vo為像素坐標系中的光心；r字母代表一個旋轉矩陣，t代表轉換矩陣，計算得出三維空間坐標。

在上述輔助群體健康飲食的方法中，其特征在于，所述步驟s2中食物體積計算過程特征在于，所述步驟e)中計算三維空間體積的方法為：以食物點云為上曲面，上曲面定義為f，初始平面p為下平面，根據積分公式計算出三維空間體積。

在上述輔助群體健康飲食的方法中，其特征在于，所述步驟s2中食物體積計算過程中步驟e)所述積分公式為：

s＝1mm2

hi＝fz-pz

其中pz∈p，pz為初始平面的縱坐標，fz∈f，fz為食物點云中點的縱坐標，s為xy平面上積分時的單位面積，hi為上曲面f某點與初始平面p即下平面對應點的z軸方向距離，v為最終計算出的食物三維空間體積。

在上述輔助群體健康飲食的方法中，其特征在于，所述步驟s3中計算人體形體信息的過程如下：(a)第一攝像頭對人體進行拍照，計算主機讀取第一攝像頭采集的人體單個視角深度圖；(b)對步驟中的所述深度圖進行分割得到人體深度圖，根據分割后的深度圖得到人體點云數據，再根據人體點云數據提取人體骨架數據；(c)進行人體姿勢擬合；(d)進行人體形態擬合；(e)進行人體腰圍、臀圍參數的估算；(f)計算主機根據人體的身高、體重、腰圍和臀圍計算人體的形體信息。

與現有技術相比，本發明的有益效果在于：

本發明可以快捷精準定量地記錄使用者的食物營養素攝入狀況，比傳統的估算手動輸入、拍照輸入更加精確且不需要標準板的參照，更加方便快捷，適合于餐廳中為所有人使用。且飲食建議的分析，是結合了每個人的形體狀況的，而且考慮到了人體的各個營養素，更加合理。

附圖說明

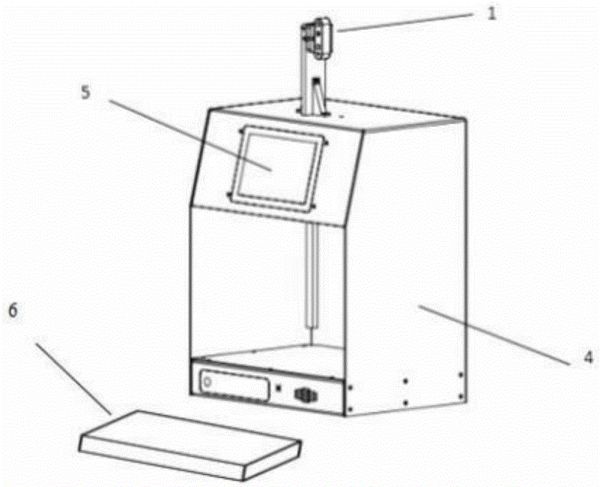

圖1為本發明一個實施例中輔助群體健康飲食裝置的立體圖；

圖2為圖1的左視圖；

圖3為本發明的輔助群體健康飲食系統的方法流程圖；

圖4為本發明一個實施例中的標準坐標系示意圖；

圖5為本發明一個實施例中的食物平面與初始平面配準示意圖；

圖6為本發明一個實施例中的圖像分割結果圖；

圖7為本發明一個實施例中將食物從二維到三維的映射圖；

圖8為本發明一個實施例中的三維體積計算示意圖；

圖9為本發明另一個實施例中的食物種類識別結果示意圖；

圖10為本發明一個實施例中的人體形體測定的示意圖。

圖中序號所示如下：第一攝像頭1、支架2、第二攝像頭3、計算主機4、顯示屏5、步驟s1-s5。

具體實施方式

下面結合附圖和具體實施例對本發明作進一步詳細描述，但不作為對發明的限定。

下面根據圖1-2介紹本發明所使用的裝置：圖1為本發明一個實施例中輔助群體健康飲食裝置的立體圖，圖2為圖1的左視圖，輔助群體健康飲食裝置包括人體信息采集器、食物信息采集器和計算主機。人體信息采集器包括第一攝像頭1和體重秤6，第一攝像頭1為一深度攝像頭，設置在支架2的上方，用于向斜下方拍攝人體，獲取人體的深度圖像；體重秤6設置在該裝置的正前方，用于獲取人體的體重，通過藍牙與計算主機4連接。食物信息采集器包括第二攝像頭3，第二攝像頭3為另一個深度攝像頭，設置在支架2下、位于第一攝像頭1下方、計算主機的內部，用于垂直向下拍攝食物，獲取食物的深度圖像。計算主機4與支架2相連接，是一臺通用計算機，同時可以作為放置待測食物的平臺，其上方裝有顯示屏5，用于顯示主機端程序的運行狀況以及顯示本機器的二維碼。

下面根據圖3--10具體說明本發明一個實施例中的輔助群體健康飲食裝置及方法，輔助群體健康飲食系統方法的總體流程圖如圖3所示：

步驟s1：首先用戶開啟系統，具體過程為：用戶將餐盤放置到該系統的計算主機4中，使用者站在體重秤6上，隨后打開手機端應用程序，掃描計算主機4顯示屏上的二維碼，進入操作界面，開啟計算主機4上的人體信息自動提取模塊和食物信息自動提取模塊；或者直接在主機端應用程序的軟件登錄模塊中開啟上述模塊，準備進行信息采集。

步驟s2：信息采集器采集信息，具體過程為：計算主機4獲取食物信息采集器采集的深度圖像，并根據所述深度圖像計算食物的體積。食物體積的具體計算過程為：

a)根據設備擺放的形態設置初始平面p，使得初始平面p的平面法向量pv與z軸平行，如圖4所示；

b)將食物點云與步驟a)中的初始平面p配準，使得放置食物的平面與初始平面p重合如圖5所示；

c)通過二維檢測算法將食物點云分割出來，食物拍攝所獲取的圖像與通過二維檢測算法分割后的圖像對照如圖6所示；

d)將步驟c)中的二維食物點云分割結果映射到三維空間，從二維映射成三維的對照如圖7所示。將二維像素坐標輸入下述公式一：

e)計算三維空間體積：以食物點云為上曲面，上曲面定義為f，初始平面p為下平面，根據下述積分公式計算出三維空間體積，計算示意圖如圖8所示?？墒褂梅e分公式進行運算，具體運算方法如下公式二所示：

s＝1mm2

hi＝fz-pz

同時計算機通過深度學習算法識別出食物的種類，如圖9所示，為另一實施例中食物為包子時，信息采集器識別出的食物種類示意圖。

根據構建的食物密度數據庫，又結合食物的種類、體積，再根據食物的營養素數據庫，計算獲得被拍攝食物的各種營養素的含量?？墒褂萌缦鹿饺M(jìn)行計算：

w＝ρ*v*k

ρ為食物的密度，w為食物某營養物質的含量，v為食物的體積，k為食物單位質量某種營養素的含量。

其中食物密度數據庫，是存儲著不同食物密度大小的數據庫。食物營養素數據庫是根據《中國食物成分表》構建的，不同食物各種營養素含量的數據庫。

步驟s3：計算主機4初步處理數據，具體包括根據第一攝像頭1獲取的人體深度圖以及體重秤6稱得的體重信息來計算出人體形體信息，具體計算過程如圖10所示，文字表述如下：

(a)第一攝像頭1對人體進行拍照，計算主機4讀取第一攝像頭1采集的人體單個視角深度圖；

(b)對采集的深度圖進行輪廓分割得到人體深度圖，根據分割后的深度圖得到人體點云數據，根據人體點云數據提取人體骨架數據；

(c)進行人體姿勢擬合：計算將模板模型的骨架數據變換到人體點云骨架數據的旋轉矩陣r，基于此進一步優化人體參數化模型的姿態參數θ；

(d)進行人體形態擬合：在進行步驟中的人體姿勢擬合后，建立姿態變形后的模板模型和人體點云數據之間的對應關系，求解模板模型的形態變形參數β；

(e)進行人體腰圍、臀圍等具體信息的估算，依照擬合后人體模型的拓?fù)湟恢碌奶攸c(diǎn)，預先定義體尺參數的表面圓周路徑，該路徑被定義為一組頂點的集合，圓周路徑的長度為定義路徑點的相鄰邊的長度之和，然后根據步驟中擬合后的人體形態，來計算模型對應的圓周路徑，從而得到人體的腰圍、臀圍等信息的估計。(f)計算主機3根據人體的身高以及體重計算人體的身體質量指數bmi，身體質量指數bmi＝m/h2，其中h為身高(單位為米)，m為人體體重(單位為kg)。還可以計算人體的中心性肥胖指數c，l1為腰圍(單位cm)，l2為臀圍(單位cm)，計算過程為：c＝l1/l2；

步驟s4：計算主機4上傳數據，將運算所得的食物某營養物質的含量w、身體質量指數bmi和中心性肥胖指數c兩種形體信息上傳至云端服務器；

步驟s5：云端服務器計算存儲數據，云端服務器開始根據使用者的身體質量指數bmi和中心性肥胖指數c以及當日攝入食物各種營養素的含量，根據《中國居民膳食指南》構建的信息庫，給予飲食建議，并存儲營養素攝入信息、形體信息以及飲食建議。

例如：云端服務器根據主機端上傳的形體信息數據，獲得使用者的形體信息為，bmi＝22.03kg/m2，中心性肥胖指數為c＝0.85。云端服務器讀取使用者的年齡、性別信息為20歲，性別女，體力勞動類型為輕體力勞動。

系統根據《中國居民膳食指南》構建的知識庫得知，bmi值在18.5～23.9之間，為正常體重；中心性肥胖指數為c＝0.85<0.9，也屬于正常。系統從而判定使用者無須減肥，按照正常人群進行分析。云端服務器根據如下公式：

每日所需熱量(千卡)＝每公斤標準體重所需熱量(千卡)×標準體重(公斤)

其中，每公斤標準體重所需熱量參考表1：

表1人群每公斤標準體重所需熱量參考表

計算得出人體理論上的能量需求為1800千卡。

即表示要維持人體代謝平衡，則需要至少攝入1800千卡的食物，且根據《中國居民膳食指南》要求，能量需求為1800千卡的人，各個營養素攝入量應當為如下表2所示：

表2《中國居民膳食指南》中建議的正常人群各營養素攝入量

(續表)

通過云端數據服務器中存儲的當日食物各營養素的含量數據，即可獲得如下表3所示的用戶某日的營養素攝入情況表：

表3用戶某日營養素攝入情況

(續表)

云端數據服務器將兩個表格相對比，發現用戶蛋白質攝入量與標準值差異較大，達到了百分之五十，由此可以判定用戶今日蛋白質攝入量嚴重不足，因此云端數據服務器計算得出結論：蛋白質攝入量嚴重偏低，該用戶日常飲食應注重蛋白質的攝入，手機端應用程序?qū)⒃诖稳赵缟习它c(diǎn)提醒用戶“昨日蛋白質攝入嚴重不足，建議多吃蛋白質含量高的食品”并且給出菜單。

用戶可以通過手機端應用程序隨時查看歷史日期的各營養素攝入信息、形體信息以及飲食建議等。

需要指出的是，根據本發明的具體實施方式所作的任何變形，均不脫離本發明的精神以及權利要求記載的范圍。
