本發明屬于領域，涉及基于5g技術與傳感器結合對健康數據采集處理傳輸?shù)姆椒ā?/p>

背景技術：

現代成像方法經常用于創建二維圖像數據或三維圖像數據，其可以用于可視化所成像的檢查對象，并且附加地用于進一步的應用。成像方法經常基于x射線的獲取，其中產生所謂的投影掃描數據。例如，投影掃描數據可以通過計算機斷層攝影系統(ct系統)來獲取。通過ct系統，通常布置在臺架上的x射線源和相對布置的x射線檢測器的組合圍繞檢查對象(在不失一般性的情況下，以下被稱為患者)所在的掃描室進行轉動。在這種情況下，轉動中心(也被稱為“等中心點”)與所謂的系統軸z重合。在一次或多次轉動期間，患者被來自x射線源的x射線照射，其中投影掃描數據或x射線投影數據通過相對定位的x射線檢測器來獲取。

用于ct成像的x射線檢測器通常包括多個檢測單元，其常常以規則像素陣列的形式布置。檢測單元分別產生入射在檢測單元上的x射線的檢測信號，而在相對于x射線的強度和光譜分布的特定時間點對所述信號進行分析，以獲得關于檢查對象的結論并且產生投影掃描數據。其他成像技術例如基于磁共振成像。在產生磁共振圖像期間，待檢查的身體被暴露于相對較高的基本磁場，例如，1.5特斯拉、3特斯拉、或者甚至在較新的高磁場系統中的7特斯拉。然后，合適的天線設施用于發射射頻激勵信號，其使得被所述磁場中的該射頻場激勵成諧振的某些原子的核自旋，以相對于基本磁場的磁場線而傾斜特定翻轉角度。馳豫期間由核自旋輻射的射頻信號(即，所謂的磁共振信號)然后由合適的天線設施接收，其也可以與傳送天線設施相同。以這種方式獲取的原始數據用于重建所需的圖像數據。對于空間編碼，在傳輸和接收射頻信號期間，基本磁場分別疊加有限定的磁場梯度。

當定位患者進行醫學成像時，對于相對于成像設施正確對準的身體的對稱軸也是重要的。通常，嘗試也將身體的對稱軸作為醫學圖像記錄中的對稱軸，使得還可以在圖像上標識它們，并且用于標識任何對稱性破壞性病理學，而不需要費力地重做圖像，即，通過三維重新格式化來恢復對稱軸。因此，在用于記錄醫學圖像的患者的定位期間，存在觀察對稱性的問題。

為了正確定位，目前，操作員必須知道如何定位患者。為了確保對稱定位，用戶可以在掃描平面中或前面使用ct激光瞄準器。然而，即使使用此輔助功能，用戶也必須熟悉患者的正確定位。在世界許多欠發達地區，盡管醫學影像設施(諸如例如，ct系統)現在可以使用，但是由于組織不善和缺乏認知先決條件，所以操作員經常培訓不足，并且這可能會損害患者的檢查質量。

技術實現要素：

本發明的目的在于：提供一種基于5g技術與傳感器結合對健康數據采集處理傳輸?shù)姆椒?，解決在世界許多欠發達地區，盡管醫學影像設施(諸如例如，ct系統)現在可以使用，但是由于組織不善和缺乏認知先決條件，所以操作員經常培訓不足，并且這可能會損害患者的檢查質量的問題。

本發明采用的技術方案如下：

基于5g技術與傳感器結合對健康數據采集處理傳輸?shù)姆椒ǎㄓ糜?g通信的信號中繼系統，所述中繼系統包括第一接收天線、第一低噪聲放大模塊和第一發射天線；還包括地面?zhèn)鞲衅靼ɑ趫D像的圖像傳感器、基于聲音的聲音傳感器、基于氣味的氣味傳感器；所述圖像傳感器包括用來記錄檢查對象外部圖像的外部圖像記錄單元；用來記錄檢查對象內部圖像的內部圖像記錄單元；所述外部圖像包括外部損傷信息，內部圖像包括心腦血管的血流布局及血液的流速信息；所述圖像傳感器、聲音傳感器和氣味傳感器連接空氣芯片，將采集的各類信息存儲在空氣芯片內部，所述空氣芯片包括包括依次連接的第一電極層、功能材料層、第二電極層、第三運算層和云端傳遞層；所述第一電極層和第二電極層的輸入端連接圖像傳感器、聲音傳感器和氣味傳感器的輸出端，所述云端傳遞層的輸出端連接第一接收天線；所述第一接收天線的輻射方向?yàn)殡娔X顯示端方向，其與所述第一低噪聲放大模塊信號傳輸；所述第一發射天線的輻射方向同樣為電腦端，所述電腦端連接顯示裝置和報警裝置。

為了解決解決在世界許多欠發達地區，盡管醫學影像設施(諸如例如，ct系統)現在可以使用，但是由于組織不善和缺乏認知先決條件，所以操作員經常培訓不足，并且這可能會損害患者的檢查質量的問題，本發明提供一種基于5g技術與傳感器結合對健康數據采集處理傳輸?shù)姆椒ǎ饕捎?g技術與地面?zhèn)鞲衅鞯慕Y(jié)合，通過探測所述外部圖像包括外部損傷信息，內部圖像包括心腦血管的血流布局及血液的流速信息，以及聲音傳感器和氣味傳感器探測的信息等等影響身體健康的因素，通過5g技術的傳輸，使得電腦端得到所有的檢查信息，現有的技術存在的不足有2個方面，第一個是檢查的時候必須對準儀器檢測所有的范圍，第二個在傳輸?shù)臅r(shí)候會有一個失真的情況，本發明通過地面?zhèn)鞲衅骱?g技術的結合，來使得健康數據采集以后高精度的傳輸。

進一步，作為本發明的優選方案，所述中繼系統還包括第二接收天線、第二低噪聲放大模塊和第二發射天線。

進一步，作為本發明的優選方案，所述第一接收天線、第一低噪聲放大模塊和第一發射天線構成第一增強信號子系統；所述第二接收天線、第二低噪聲放大模塊和第二發射天線構成第二增強信號子系統。

進一步，作為本發明的優選方案，所述云端傳遞層的輸出端連接第二接收天線；所述第二接收天線的輻射范圍為云端庫，其與所述第二低噪聲放大模塊信號傳輸；所述第二發射天線的輻射方向同樣為云端庫。作為一個雙重保險，數據同時通過5g通訊備份到云端庫。

進一步，作為本發明的優選方案，所述顯示裝置被構造和編程用于以光學和/或聲學的方式啟動報警裝置

進一步，作為本發明的優選方案，還包括關閉報警裝置的關斷器；所述關斷器被構造和編程用于在啟動報警裝置時中斷報警裝置的運行。

綜上所述，由于采用了上述技術方案，本發明的有益效果是：

1.基于5g技術與傳感器結合對健康數據采集處理傳輸?shù)姆椒?，采?g技術與地面?zhèn)鞲衅鞯慕Y(jié)合，通過探測所述外部圖像包括外部損傷信息，內部圖像包括心腦血管的血流布局及血液的流速信息，以及聲音傳感器和氣味傳感器探測的信息等等影響身體健康的因素，通過5g技術的傳輸，使得電腦端得到所有的檢查信息。

附圖說明

為了更清楚地說明本發明實施例的技術方案，下面將對實施例中所需要使用的附圖作簡單地介紹，應當理解，以下附圖僅示出了本發明的某些實施例，因此不應被看作是對范圍的限定，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他相關的附圖，其中：

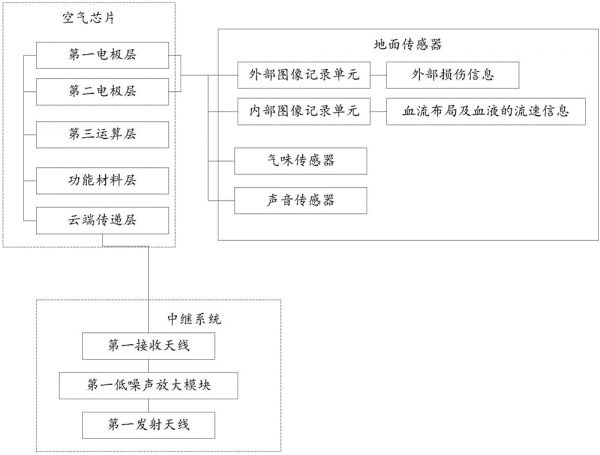

圖1是本發明的系統流程圖；

具體實施方式

為了使本發明的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本發明進行進一步詳細說明。應當理解，此處所描述的具體實施例僅用以解釋本發明，并不用于限定本發明，即所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。通常在此處附圖中描述和示出的本發明實施例的組件可以以各種不同的配置來布置和設計。

因此，以下對在附圖中提供的本發明的實施例的詳細描述并非旨在限制要求保護的本發明的范圍，而是僅僅表示本發明的選定實施例?；诒景l(fā)明的實施例，本領域技術人員在沒有做出創造性勞動的前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

需要說明的是，術語“第一”和“第二”等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。在沒有更多限制的情況下，由語句“包括一個……”限定的要素，并不排除在包括所述要素的過程、方法、物品或者設備中還存在另外的相同要素。

下面結合實施例對本發明的特征和性能作進一步的詳細描述。

實施例一

基于5g技術與傳感器結合對健康數據采集處理傳輸?shù)姆椒?，包括用?g通信的信號中繼系統，所述中繼系統包括第一接收天線、第一低噪聲放大模塊和第一發射天線；還包括地面?zhèn)鞲衅靼ɑ趫D像的圖像傳感器、基于聲音的聲音傳感器、基于氣味的氣味傳感器；所述圖像傳感器包括用來記錄檢查對象外部圖像的外部圖像記錄單元；用來記錄檢查對象內部圖像的內部圖像記錄單元；所述外部圖像包括外部損傷信息，內部圖像包括心腦血管的血流布局及血液的流速信息；所述圖像傳感器、聲音傳感器和氣味傳感器連接空氣芯片，將采集的各類信息存儲在空氣芯片內部，所述空氣芯片包括包括依次連接的第一電極層、功能材料層、第二電極層、第三運算層和云端傳遞層；所述第一電極層和第二電極層的輸入端連接圖像傳感器、聲音傳感器和氣味傳感器的輸出端，所述云端傳遞層的輸出端連接第一接收天線；所述第一接收天線的輻射方向?yàn)殡娔X顯示端方向，其與所述第一低噪聲放大模塊信號傳輸；所述第一發射天線的輻射方向同樣為電腦端，所述電腦端連接顯示裝置和報警裝置。

工作時：為了解決解決在世界許多欠發達地區，盡管醫學影像設施(諸如例如，ct系統)現在可以使用，但是由于組織不善和缺乏認知先決條件，所以操作員經常培訓不足，并且這可能會損害患者的檢查質量的問題，本發明提供一種基于5g技術與傳感器結合對健康數據采集處理傳輸?shù)姆椒ǎ饕捎?g技術與地面?zhèn)鞲衅鞯慕Y(jié)合，通過探測所述外部圖像包括外部損傷信息，內部圖像包括心腦血管的血流布局及血液的流速信息，以及聲音傳感器和氣味傳感器探測的信息等等影響身體健康的因素，通過5g技術的傳輸，使得電腦端得到所有的檢查信息，現有的技術存在的不足有2個方面，第一個是檢查的時候必須對準儀器檢測所有的范圍，第二個在傳輸?shù)臅r(shí)候會有一個失真的情況，本發明通過地面?zhèn)鞲衅骱?g技術的結合，來使得健康數據采集以后高精度的傳輸。

實施例二

進一步，作為本發明的優選方案，所述中繼系統還包括第二接收天線、第二低噪聲放大模塊和第二發射天線。所述第一接收天線、第一低噪聲放大模塊和第一發射天線構成第一增強信號子系統；所述第二接收天線、第二低噪聲放大模塊和第二發射天線構成第二增強信號子系統。所述云端傳遞層的輸出端連接第二接收天線；所述第二接收天線的輻射范圍為云端庫，其與所述第二低噪聲放大模塊信號傳輸；所述第二發射天線的輻射方向同樣為云端庫。所述顯示裝置被構造和編程用于以光學和/或聲學的方式啟動報警裝置；還包括關閉報警裝置的關斷器；所述關斷器被構造和編程用于在啟動報警裝置時中斷報警裝置的運行。

工作時：作為一個雙重保險，數據同時通過5g通訊備份到云端庫。

以上所述僅為本發明的較佳實施例而已，并不用以限制本發明的保護范圍，任何熟悉本領域的技術人員在本發明的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本發明的保護范圍之內。
