本發明涉及體育用品領域,具體地說是一種組合式強腰健體呼啦圈。

背景技術：

現有技術的各種呼啦圈，包括成人用和兒童用，呼啦圈的直徑和形狀以及使用針對的人群都是固定的，即成年人用的只能成年人用，兒童用的只能兒童用，由于體積大而形狀固定非常不方便生產和運輸，也不方便攜帶和家庭存放，目前還未有好的解決辦法。

技術實現要素：

本發明的目的是提供一種組合式強腰健體呼啦圈。

本發明的目的一種組合式強腰健體呼啦圈是按以下方式實現的：其結構是由塑料泡沫套管、細波紋管節、配重棒和旋轉雙螺紋管接頭組成，其中，塑料泡沫套管套在細波紋管節的外部，細波紋管節兩端分別滾壓有外螺紋接口和內螺紋接口，配重棒裝填在細波紋管節之中；

旋轉螺紋管接頭是由粗螺紋管節、細螺紋管節和塑料泡沫管組成，其中粗螺紋管節的一端滾壓有外螺紋接口，細螺紋管節的一端設置有內螺紋接口，粗螺紋管節和細螺紋管節的另一端通過波紋管連接在一起，塑料泡沫管套在粗波紋管和細波紋管的外面；

若干細波紋管節2通過兩端的外螺紋接口和內螺紋接口相互旋接在一起組成開口環，旋轉雙螺紋管接頭一端的外螺紋接口與開口環端部內螺紋接口旋接在一起，旋轉雙螺紋管接頭的內螺紋接口與開口環端部的外螺紋接口旋接在一起將開口環組成完整的呼啦圈；

波紋管節的制備步驟如下，

1）將直徑1.5-2.0cm壁厚0.5-0.6細金屬管截成10-30cm長的細管節備用；

2）用滾壓成型機將細管節中間滾壓成細波紋管，兩端分別滾壓出外螺紋接口和內螺紋接口制成細波紋管節備用，其中外螺紋接口直徑大于內螺紋接口直徑相互吻合；

3）將塑料泡沫套管套在細波紋管節的外面，將塑料管棒制成的配重棒填充進細波紋管節中制成半成品備用；

旋轉螺紋管接頭的制備步驟如下：

1）選用一根20cm長的細管節，一根20cm長的粗管節，其中粗管節的二分之一長度套在細管節的外面，然后用輥壓機將兩根管節中間相互套接在一起的部分滾壓成旋轉波紋管；

2）再分別將粗管的端部滾壓成外螺紋接口，細管的端部滾壓成內螺紋接口然后套上兩段塑料泡沫套管備用；

呼啦圈的組裝步驟如下

1）按成人用或兒童用呼啦圈的周長長度計算半成品的節數并配備一個旋轉螺紋管接頭打包備用；

2）用戶拆包后先將套有塑料泡沫套管的細波紋管節通過內外螺紋接口相互連接成開口呼啦圈，最后利用旋轉螺紋管接頭上外螺紋接口和內螺紋接口將開口呼啦圈連接起來組成環形呼啦圈即可使用。

所述的旋轉螺紋管接頭連接的組合式可變徑呼啦圈，金屬管是薄壁鐵管、不銹鋼管或鋁管中的一種或多種混用。

本發明的有益效果是：結構簡單，易于加工，方便運輸，方便攜帶，利用波紋管的可彎曲性通過選用波紋管的節數組裝不同直徑的呼啦圈，方便不同年齡人群的使用，更加容易推廣和全民健身。

附圖說明

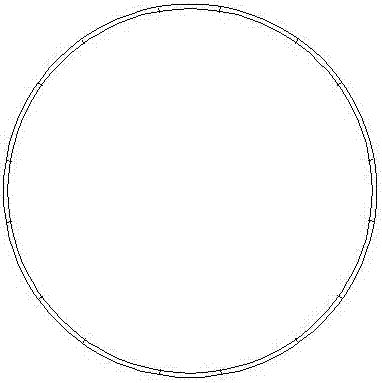

圖1是呼啦圈的整體結構示意圖；

圖2是波紋管節的整體結構示意圖；

圖3是旋轉螺紋管接頭的結構示意圖。

附圖標記說明：內螺紋管接頭1、細波紋管節2、配重棒3、外螺紋管接頭4、塑料泡沫套管5、粗波紋管節6。

具體實施方式

參照說明書附圖對本發明的一種組合式強腰健體呼啦圈作以下詳細地說明。

旋轉螺紋管接頭連接的組合式可變徑呼啦圈，其結構是由塑料泡沫套管5、細波紋管節2、配重棒3和旋轉雙螺紋管接頭組成，其中塑料泡沫套管5套在細波紋管節2的外部，細波紋管節2兩端分別滾壓有外螺紋接口4和內螺紋接口1，配重棒3裝填在細波紋管節2之中；

旋轉螺紋管接頭是由粗螺紋管節6、細螺紋管節2和塑料泡沫管5組成，其中粗螺紋管節6的一端滾壓有外螺紋接口4，細螺紋管節2的一端設置有內螺紋接口1，粗螺紋管節6和細螺紋管節2的另一端通過波紋管連接在一起，塑料泡沫管5套在粗波紋管6和細波紋管2的外面；

若干細波紋管節2通過兩端的外螺紋接口4和內螺紋接口1相互旋接在一起組成開口環，旋轉雙螺紋管接頭一端的外螺紋接口4與開口環端部內螺紋接口1旋接在一起，旋轉雙螺紋管接頭的內螺紋接口1與開口環端部的外螺紋接口4旋接在一起將開口環組成完整的呼啦圈。

實施例

波紋管節的制備步驟如下，

1）將直徑1.5-2.0cm壁厚0.5-0.6細金屬管截成10-30cm長的細管節備用；

2）用滾壓成型機將細管節中間滾壓成細波紋管，兩端分別滾壓出外螺紋接口和內螺紋接口制成細波紋管節備用，其中外螺紋接口直徑大于內螺紋接口直徑相互吻合；

3）將塑料泡沫套管套在細波紋管節的外面，將塑料管棒制成的配重棒填充進細波紋管節中制成半成品備用；

旋轉螺紋管接頭的制備步驟如下：

1）選用一根20cm長的細管節，一根20cm長的粗管節，其中粗管節的二分之一長度套在細管節的外面，然后用輥壓機將兩根管節中間相互套接在一起的部分滾壓成旋轉波紋管；

2）再分別將粗管的端部滾壓成外螺紋接口，細管的端部滾壓成內螺紋接口然后套上兩段塑料泡沫套管備用；

呼啦圈的組裝步驟如下

1）按成人用或兒童用呼啦圈的周長長度計算半成品的節數并配備一個旋轉螺紋管接頭打包備用；

2）用戶拆包后先將套有塑料泡沫套管的細波紋管節通過內外螺紋接口相互連接成開口呼啦圈，最后利用旋轉螺紋管接頭上外螺紋接口和內螺紋接口將開口呼啦圈連接起來組成環形呼啦圈即可使用。

所述的旋轉螺紋管接頭連接的組合式可變徑呼啦圈，金屬管是薄壁鐵管、不銹鋼管或鋁管中的一種或多種混用。

使用方法與現有各種呼啦圈的使用方法相同。

除說明書所述的技術特征外，均為本專業技術人員的已知技術。

技術特征：

技術總結
本發明提供一種組合式強腰健體呼啦圈，是由塑料泡沫套管、細波紋管節、配重棒和旋轉雙螺紋管接頭組成，其中塑料泡沫套管套在細波紋管節的外部，細波紋管節兩端分別滾壓有外螺紋接口和內螺紋接口，配重棒裝填在波紋管節之中，若干節波紋管節兩端的外螺紋接口和內螺紋接口相互旋接在一起組成開口環；旋轉雙螺紋管接頭一端的外螺紋接口與開口環端部內螺紋接口旋接在一起，旋轉雙螺紋管接頭的內螺紋接口與開口環端部的外螺紋接口旋接在一起將開口環組成完整的呼啦圈；優點是利用波紋管的可彎曲性通過選用波紋管的節數組裝不同直徑的呼啦圈，方便不同年齡人群的使用，更加容易推廣和全民健身。

技術研發人員：曹瑩瑩;姜惟;姜淶
受保護的技術使用者：曹瑩瑩
技術研發日：2018.08.29
技術公布日：2018.12.11
