本實用新型涉及針灸技術領域，具體為一種便于找準位置的針灸針。

背景技術：

針灸是中醫針?lè)ê途姆ǖ暮戏Q，是直接作用于經絡腧穴的一種治療方法，是中醫重要的外治法之一，針?lè)ㄊ怯锰刂频慕饘籴?，刺入穴位，施展補瀉手法；灸法是通過點燃艾柱或艾條，給予穴位溫?zé)帷⑼ㄍ傅拇碳?。兩者同樣都是疏通阻塞的?jīng)絡，調理陰陽，使人體恢復健康。而溫針灸是針刺與艾灸結合應用的一種治療方法，是在針刺得氣后留針至適當深度，在針柄上裝上適量艾條，或在針尾處搓捏少許艾絨，點燃施灸，待艾條或者艾絨燃盡后取出針，此法適用于既需要留針又適宜用艾灸的病癥。

例如中國專利公開號為cn206026673u一種新型針灸針，涉及醫療器械技術領域，其包括針體，該針體的下端設置有針尖，還包括管狀的針柄和滑動套設在針體外的吸盤；所述針柄的上端設置有藥囊，針柄的外側壁固定設置有連接塊，連接塊上安裝有用于燃燒艾絨團的托盤；所述針體的頂部開設有凹槽，針柄的下端螺紋安裝于凹槽內，且針柄的下端與凹槽的內底壁之間保持有用于暫存藥液的空腔。

現有的針灸在使用時對于穴位不容易找準，直接對人體進行針灸作用時容易出現位置不準確的情況，且對于針灸針的深入量不容易控制。

技術實現要素：

本實用新型的目的在于提供一種便于找準位置的針灸針，以解決上述背景技術中提出的現有的針灸在使用時對于穴位不容易找準，直接對人體進行針灸作用時容易出現位置不準確的情況，且對于針灸針的深入量不容易控制的問題。

為實現上述目的，本實用新型提供如下技術方案：一種便于找準位置的針灸針，包括中空半圓罩，所述中空半圓罩的上端中部設置有轉向倉，所述轉向倉的上端螺接有限制端蓋，所述限制端蓋的上側插接有中空轉桿，所述中空轉桿的底端設置有中空轉球，所述中空轉球位于轉向倉的內腔，所述中空轉桿的內腔插接有針灸針桿，所述針灸針桿貫穿中空轉球并延伸至中空半圓罩的內腔，所述針灸針桿的底端設置有針灸針頭，所述針灸針桿的右側壁上沿著針灸針桿的軸線方向上設置有齒條，所述中空轉桿的右側壁上側設置有定位桿，所述定位桿朝向齒條的一端設置有定位齒頭，所述定位齒頭支撐在齒條上，所述定位齒頭與中空轉桿的內壁之間支撐有支撐彈簧，且支撐彈簧套接在定位桿的外壁上。

優選的，所述中空半圓罩的側壁上插接有支柱，所述支柱位于中空半圓罩內腔的一端上設置有棉球。

優選的，所述中空轉桿的外壁上固定套接有螺紋旋轉套。

優選的，所述中空轉桿的內腔左側通過銷軸連接有支撐滾輪，所述支撐滾輪支撐在針灸針桿的左側壁上。

優選的，所述中空半圓罩的底部邊緣處通過粘接劑粘接有密封墊，且密封墊為橡膠密封墊。

優選的，所述轉向倉與限制端蓋所形成的內腔體為與中空轉球相適配的球狀內腔體。

與現有技術相比，本實用新型的有益效果是：

1)通過轉向倉、限制端蓋、中空轉桿、中空轉球之間的配合作用，能夠使得針灸針桿在中空半圓罩上轉動，從而方便在中空半圓罩的支撐作用下穩定的將針灸針頭插入皮膚內；

2)通過定位桿、定位齒頭、支撐彈簧與齒條之間的配合作用，便于對針灸針桿的深入量進行控制。

附圖說明

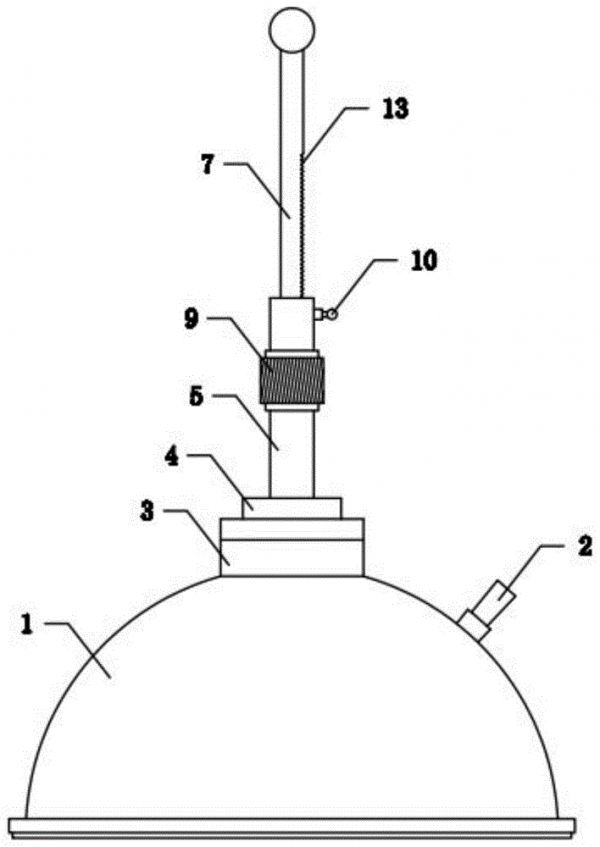

圖1為本實用新型結構示意圖；

圖2為本實用新型中空半圓罩的內部結構示意圖；

圖3為本實用新型中空轉桿的內部結構示意圖。

圖中：1中空半圓罩、2支柱、3轉向倉、4限制端蓋、5中空轉桿、6中空轉球、7針灸針桿、8針灸針頭、9螺紋旋轉套、10定位桿、11定位齒頭、12支撐彈簧、13齒條、14支撐滾輪.

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦?shí)用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

在本實用新型的描述中，需要理解的是，術語“上”、“下”、“前”、“后”、“左”、“右”、“頂”、“底”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。

實施例：

請參閱圖1-3，本實用新型提供一種技術方案：一種便于找準位置的針灸針，包括中空半圓罩1，中空半圓罩1的上端中部設置有轉向倉3，轉向倉3的上端螺接有限制端蓋4，限制端蓋4的上側插接有中空轉桿5，中空轉桿5的底端設置有中空轉球6，中空轉球6位于轉向倉3的內腔，中空轉桿5的內腔插接有針灸針桿7，針灸針桿7貫穿中空轉球6并延伸至中空半圓罩1的內腔，針灸針桿7的底端設置有針灸針頭8，針灸針桿7的右側壁上沿著針灸針桿7的軸線方向上設置有齒條13，中空轉桿5的右側壁上側設置有定位桿10，定位桿10朝向齒條13的一端設置有定位齒頭11，定位齒頭11支撐在齒條13上，定位齒頭11與中空轉桿5的內壁之間支撐有支撐彈簧12，且支撐彈簧12套接在定位桿10的外壁上。

其中，中空半圓罩1的側壁上插接有支柱2，支柱2位于中空半圓罩1內腔的一端上設置有棉球，通過支柱2與棉球之間的配合，將中空半圓罩1形成拔罐設備，能夠適用于不同的治療情況，且作為拔罐設備使用時，將中空半圓罩1的上端密封；

中空轉桿5的外壁上固定套接有螺紋旋轉套9，通過螺紋旋轉套9的設置，方便對中空轉桿5旋轉作用，從而帶動內部的針灸針桿7轉動作用，方便針灸針桿7伸入皮膚內；

中空轉桿5的內腔左側通過銷軸連接有支撐滾輪14，支撐滾輪14支撐在針灸針桿7的左側壁上，通過支撐滾輪14的設置，使得針灸針桿7上的齒條13與定位齒頭11接觸更加緊密，且使得針灸針桿7在移動時減少與中空轉桿5內壁之間的摩擦力；

中空半圓罩1的底部邊緣處通過粘接劑粘接有密封墊，且密封墊為橡膠密封墊，通過橡膠密封墊的設置，舒適性較好；

轉向倉3與限制端蓋4所形成的內腔體為與中空轉球6相適配的球狀內腔體，使得中空轉球6在轉動時較為穩定。

工作原理：將中空半圓罩1預先卡接在需要針灸的大致位置，使得針灸針桿7不會偏差較大，之后轉動中空轉桿5，使得中空轉桿5帶動中空轉球6在轉向倉3內轉動，進一步的中空轉桿5帶動針灸針桿7轉動，從而改變針灸針桿7、針灸針頭8與皮膚之間所成的角度，通過中空半圓罩1的支撐作用，使得操作者控制針灸針桿7、針灸針頭8位置偏差較小。

推動針灸針桿7使得針灸針頭8下降并深入人體皮膚組織內進行針灸作用，通過齒條13與定位桿10、定位齒頭11、支撐彈簧12之間的配合，使得齒條13能夠下降而不能上移(如圖3所示齒條13與定位齒頭11的形狀，類似棘輪棘爪的配合方式)，操作結束后，將定位桿10向外拉使得支撐彈簧12壓縮，此時定位齒頭11脫離齒條13，從而可以將針灸針桿7和針灸針頭8拔出。

作為拔罐使用時，將限制端蓋4從轉向倉3上擰下，并且將中空轉桿5、中空轉球6、針灸針桿7、針灸針頭8取出，將轉向倉3與限制端蓋4再次擰上，且在轉向倉3與限制端蓋4之間嵌入密封膠墊，使得轉向倉3與限制端蓋4之間不透氣，從而中空半圓罩1形成拔罐設備。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點,對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型；因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內，不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
