本發明屬于室內環境監測，具體涉及一種室內環境健康監測與預警裝置及系統。

背景技術：

1、隨著環境污染現象的加重以及人們對生活環境要求的日益提高，人們?cè)絹?lái)越重視生活環境的舒適性和健康度，從而對居家生活環境、公共辦公環境及醫院病房等室內環境均提出了較高的要求。據調查統計，人們每天大約有80％以上的時間是在室內度過，室內的環境對人們的健康有重要影響。室內環境參數是判斷室內環境健康的重要因素。

2、現有技術中，參考已公開專利文獻中：多是采用的環境檢測模塊包括如煙霧傳感器、pm2.5/pm10傳感器、溫濕度傳感器、有害氣體傳感器組和光照傳感器組等對室內環境進行檢測，其具體實施時多是作為一個單獨個體使用，存在以下問題：

3、（1）占用過多公共空間，環境檢測部分往往采用的是固定安裝的方式使用，占用過多公共空間，且檢測范圍小的情況；

4、（2）不能與家居硬件兼容，針對環境檢測的警報，一般的如中央空調等多是具備換氣等基本環境空氣置換的功能，而受制于安裝位置影響，不能快速有效的對空氣進行置換，降低裝置使用效率，為此我們提出一種室內環境健康監測與預警裝置及系統。

技術實現思路

1、本發明的目的在于提供一種室內環境健康監測與預警裝置及系統，以解決上述背景技術中提出的現有室內環境健康監測與預警裝置在使用時，覆蓋監測范圍窄、置換效率差的問題。

2、為了實現上述目的，本發明采用了如下技術方案：

3、一種室內環境健康監測與預警系統，其特征在于：所述監測與預警系統包括用于監測室內環境的集氣裝置，對檢測數據進行比對和預警的警示裝置，對收集氣體過濾的過濾裝置，以及保證室內環境空氣循環置換的中控風機，其中所述集氣裝置上的管道集氣口將通過增壓氣泵對室內環境進行集氣檢測，當集氣氣體流經管道集氣口、豎向管道進入到空氣監測儀內部后，所述空氣監測儀將采集數據傳輸?shù)娇刂茊卧膬?nèi)部，所述控制單元通過與標準含量數據比對，當采集數據高于標準含量后，控制單元啟用預警燈組上的指示燈做指示表征，當采集數據低于標準含量后，控制單元將關閉指示燈。

4、增壓氣泵采集的氣體將通過對接管道流向一級過濾監測裝置的內部，并通過增壓氣泵流向上行集氣管道，其中中控風機控制閉合電磁控制閥，使得上述集氣氣體從出氣管道外排。

5、靠近增壓氣泵的流速監測裝置將對應將上行集氣管道內的初始流速數據記錄，另一流速監測裝置對應對上行集氣管道內部的同一時間流速做終端流速數據記錄，并傳輸?shù)娇刂茊卧稀?/p>

6、一種室內環境健康監測與預警裝置，具體包括中控風機，所述中控風機的底部管道位置處與巡回管路貫通連接，還包括固定安裝在巡回管路底端的監測筒管，所述監測筒管的內側固定安裝有用于通風的排氣裝置，所述排氣裝置包括排氣管道和出氣管道，其中所述排氣管道與巡回管路貫通連接，且所述排氣管道的前表面位置處固定安裝有出氣管道，所述監測筒管的前表面位置處開設有供出氣管道貫穿的風孔。

7、所述排氣裝置的底端貫通連接有用于檢測室內環境質量的集氣裝置，所述集氣裝置包括用于監測空氣質量的環境監測裝置，用于與排氣管道貫通連接上行集氣管道，用于過濾收集氣體的過濾裝置，所述過濾裝置與環境監測裝置貫通連接，且所述過濾裝置的頂部與上行集氣管道貫通連接，所述上行集氣管道的外側固定安裝有多個防護單元，且所述上行集氣管道固定安裝在電控氣閥的一端，且所述電控氣閥的另一端貫通固定在排氣管道上。

8、所述監測筒管的內側對應集氣裝置的頂部位置處固定安裝有當環境質量低于設定值后用于警示的警示裝置，所述警示裝置包括預警燈組、電源線、指示燈和控制單元，其中所述控制單元上通過預警燈組電性連接有多個電源線，其中所述電源線的前表面位置處固定安裝有指示燈。

9、進一步地，所述環境監測裝置包括豎向管道、管道集氣口和空氣監測儀，其中所述空氣監測儀上貫通連接有豎向管道，且所述豎向管道的側壁上豎向貫通開設有管道集氣口，且所述監測筒管的前表面位置處開有供管道集氣口貫通的孔位。

10、進一步地，過濾裝置包括一級過濾監測裝置和二級過濾監測裝置，其中所述上行集氣管道的頂端位置處對應靠近電控氣閥的位置處與二級過濾監測裝置貫通連接，且所述上行集氣管道的底端與增壓氣泵貫通連接，所述增壓氣泵的另一端與一級過濾監測裝置貫通連接，所述一級過濾監測裝置的底端位置處通過對接管道與空氣監測儀貫通連接。

11、進一步地，所述增壓氣泵、控制單元均與電源模塊電性連接。

12、進一步地，所述防護單元包括多個流速監測裝置，其中所述流速監測裝置貫通連接在上行集氣管道上對應靠近增壓氣泵的一端外側，且另一所述流速監測裝置貫通連接在上行集氣管道上對應靠近電控氣閥的一端外側。

13、進一步地，所述監測筒管的內部固定安裝有用于放置控制單元的鏤空套板，其中控制單元上設置有無線傳輸模塊。

14、進一步地，所述監測筒管的前表面中段位置處開設有供預警燈組貫穿貼合的安裝孔。

15、進一步地，所述巡回管路的外側固定安裝有多個用于控制管路閉合的多個電磁控制閥。

16、相比于現有技術，本發明的有益效果在于：

17、1、本實施例中，利用將監控和預警設備一體式置于設備內部，一方面減少了設備本身的占用空間，與巡回管路配合使用，可以全方位覆蓋室內角落，同時配合中控風機的空氣置換功能，能有效的起到過濾、預警、全方位的防護。

18、2、通過對應將監控部分與排氣管道貫通，能有效減少裝置小范圍內循環，利用自給電源的使用，在非中控風機啟動狀態，也可以實現空氣置換過濾的效果。

技術特征：

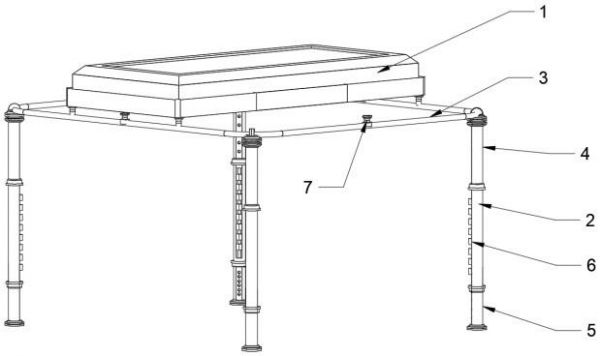

1.一種室內環境健康監測與預警裝置，包括中控風機（1），所述中控風機（1）的底部管道位置處與巡回管路（3）貫通連接，其特征在于：還包括固定安裝在巡回管路（3）底端的監測筒管（2），所述監測筒管（2）的內側固定安裝有用于通風的排氣裝置（4），所述排氣裝置（4）包括排氣管道（41）和出氣管道（42），其中所述排氣管道（41）與巡回管路（3）貫通連接，且所述排氣管道（41）的前表面位置處固定安裝有出氣管道（42），所述監測筒管（2）的前表面位置處開設有供出氣管道（42）貫穿的風孔；

2.根據權利要求1所述的一種室內環境健康監測與預警裝置，其特征在于：所述環境監測裝置（51）包括豎向管道（511）、管道集氣口（512）和空氣監測儀（513），其中所述空氣監測儀（513）上貫通連接有豎向管道（511），且所述豎向管道（511）的側壁上豎向貫通開設有管道集氣口（512），且所述監測筒管（2）的前表面位置處開有供管道集氣口（512）貫通的孔位。

3.根據權利要求2所述的一種室內環境健康監測與預警裝置，其特征在于：過濾裝置包括一級過濾監測裝置（56）和二級過濾監測裝置（54），其中所述上行集氣管道（52）的頂端位置處對應靠近電控氣閥（55）的位置處與二級過濾監測裝置（54）貫通連接，且所述上行集氣管道（52）的底端與增壓氣泵（57）貫通連接，所述增壓氣泵（57）的另一端與一級過濾監測裝置（56）貫通連接，所述一級過濾監測裝置（56）的底端位置處通過對接管道（58）與空氣監測儀（513）貫通連接。

4.根據權利要求3所述的一種室內環境健康監測與預警裝置，其特征在于：所述增壓氣泵（57）、控制單元（64）均與電源模塊（59）電性連接。

5.根據權利要求1所述的一種室內環境健康監測與預警裝置，其特征在于：所述防護單元包括多個流速監測裝置（53），其中所述流速監測裝置（53）貫通連接在上行集氣管道（52）上對應靠近增壓氣泵（57）的一端外側，且另一所述流速監測裝置（53）貫通連接在上行集氣管道（52）上對應靠近電控氣閥（55）的一端外側。

6.根據權利要求1所述的一種室內環境健康監測與預警裝置，其特征在于：所述監測筒管（2）的內部固定安裝有用于放置控制單元（64）的鏤空套板（21），其中控制單元（64）上設置有無線傳輸模塊。

7.根據權利要求1所述的一種室內環境健康監測與預警裝置，其特征在于：所述監測筒管（2）的前表面中段位置處開設有供預警燈組（61）貫穿貼合的安裝孔。

8.根據權利要求1所述的一種室內環境健康監測與預警裝置，其特征在于：所述巡回管路（3）的外側固定安裝有多個用于控制管路閉合的多個電磁控制閥（7）。

9.一種室內環境健康監測與預警系統，其特征在于：所述監測與預警系統包括用于監測室內環境的集氣裝置（5），對檢測數據進行比對和預警的警示裝置（6），對收集氣體過濾的過濾裝置，以及保證室內環境空氣循環置換的中控風機（1），其中所述集氣裝置（5）上的管道集氣口（512）將通過增壓氣泵（57）對室內環境進行集氣檢測，當集氣氣體流經管道集氣口（512）、豎向管道（511）進入到空氣監測儀（513）內部后，所述空氣監測儀（513）將采集數據傳輸?shù)娇刂茊卧?4）的內部，所述控制單元（64）通過與標準含量數據比對，當采集數據高于標準含量后，控制單元（64）啟用預警燈組（61）上的指示燈（63）做指示表征，當采集數據低于標準含量后，控制單元（64）將關閉指示燈（63）；

10.根據權利要求9所述的一種室內環境健康監測與預警系統，其特征在于：靠近增壓氣泵（57）的流速監測裝置（53）將對應將上行集氣管道（52）內的初始流速數據記錄，另一流速監測裝置（53）對應對上行集氣管道（52）內部的同一時間流速做終端流速數據記錄，并傳輸?shù)娇刂茊卧?4）上。

技術總結
本發明公開了一種室內環境健康監測與預警裝置及系統，其特征在于：所述監測與預警系統包括用于監測室內環境的集氣裝置，對檢測數據進行比對和預警的警示裝置，對收集氣體過濾的過濾裝置，以及保證室內環境空氣循環置換的中控風機，其中所述集氣裝置上的管道集氣口將通過增壓氣泵對室內環境進行集氣檢測，當集氣氣體流經管道集氣口、豎向管道進入到空氣監測儀內部后，本實施例中，利用將監控和預警設備一體式置于設備內部，一方面減少了設備本身的占用空間，與巡回管路配合使用，可以全方位覆蓋室內角落，同時配合中控風機的空氣置換功能，能有效的起到過濾、預警、全方位的防護。

技術研發人員：白浩強,羅武星,韓思璐,羅潤
受保護的技術使用者：西安四騰環境科技有限公司
技術研發日：
技術公布日：2024/1/13
