器械簡述

（1）臨床應用

  心電圖（electrocardiogram，ECG）是心血管疾病的主要診斷方式之一，從宏 觀上記錄心臟細胞的除極和復極過程，一定程度上客觀反映了心臟各部位的生理 狀況。由心肌激動產生的生物電變化可通過心臟周圍的導電組織和體液反映到身 體表面，使身體各部位在每一個心動周期中呈現有規律的電變化活動。動態心電 圖儀通過皮膚表面電極采集人體指定兩點之間的電勢差，利用心電圖機記錄電活 動變化圖，并借助計算機分析處理，以發現在常規體表心電圖檢查時不易發現的 心律失常和心肌缺血。動態心電圖儀可在患者日常生活狀態下連續 24 小時或更長 時間記錄心電活動全過程，為臨床診斷、治療及判斷療效提供重要依據。穿戴式 動態心電監測設備在傳統動態心電圖儀基礎上進一步縮小產品體積，僅通過一個 小穿戴設備，實現最長 120 小時人體活動情況下的實時心電監測，屬于長程動態心 電監測設備。該設備可捕捉短暫的異常心電變化，傳輸心電波形，協助醫生遠程 實時觀察患者的相關心血管參數。

  主要的臨床應用為以下幾個方面：①提高隱匿性及一過性心律失常的檢出率；②了解心律失常的起源；③評價抗心律失常藥物的療效，是研究評價抗心律失常 藥物可靠的臨床指標；④進行房顫篩查，72 小時長時程心電監測可將房顫?rùn)z出率 由 24 小時監測的 3.8% 提升至 7.8%[1]；⑤發現猝死的潛在危險因素，我國每年的猝 死人群中，猝死發生前常有心電活動不穩的室性心律失常。

（2）器械構成

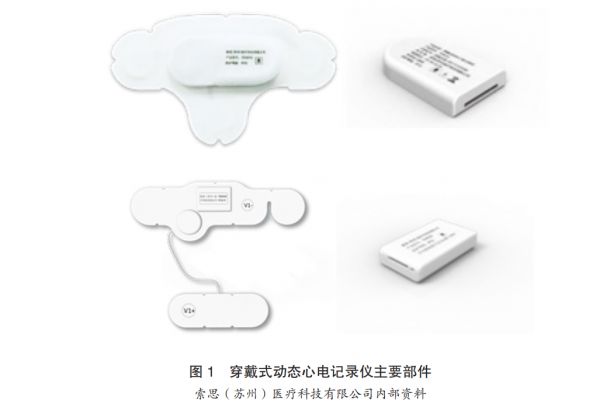

  穿戴式動態心電監測設備一般由電極片、主機、電池、充電線和智能軟件組 成，大多選擇將電極片、主機與電池集成為一個完整設備。每次使用完畢后進行 設備維護與充電，可以實現重復使用。但此種集成方式也存在幾個弊端，如充電 及設備維護需要等待時間、同一設備不同用戶使用可能造成交叉感染等。另一種 新出現的穿戴式動態心電記錄儀則將主機與心電貼片分開，每次將主機與新的心 電貼片連接即可執行心電監測（圖 1）。

  穿戴式動態心電監測設備相比于傳統動態心電圖儀減少了電極片的數量，改 良為單導聯或三導聯測量，大大縮小了產品體積與重量。近年來，智能可穿戴設 備研發加速，穿戴形式繁多，如心電貼片、心電束帶、智能心電衣等。

（3）技術發展歷程

  心電圖檢查技術可分四個階段。第一階段（1842—1901 年）為技術的基礎研 究階段，科學家們致力于研發并改良記錄心臟電信號的儀器，并對得到的心電圖 進行初步研究。1842 年，法國科學家 C.Mattencci 首先發現并證明心臟存在電活動。1856 年 R.V.Koelliker 和 H.Müller 首次在病人身上記錄到心臟的動作電位。1870 年， 法國物理學家 G.Lippmann 發明了毛細管靜電計，被英國生理學家 J.B.Sanderson 和 F.Page 用于測量心臟電流。1878 年出現關于人體每次心臟收縮都伴隨著電流變化 的報道，這是關于心室除極、復極的首次描述。同一時期，倫敦醫生 D.Waller 開始 針對心電進行一系列的深入研究，首次實現了從體表測量人體的心電圖。1895 年， Willem Einthoven 發表論文指出人體心臟電活動存在 5 個可分開的電偏轉，按照數 學傳統，他將之命名為 P、Q、R、S、T，之后 Einthoven 一直致力于靜電計的改良。

  第二階段（1901—1949 年）為技術的快速發展階段。1901 年 Willem Einthoven 發表了改良的弦線電流計，1902 年報導出第一批試用弦線電流計所記錄到的心電 圖。相對于毛細靜電計，Einthoven 改良的弦線電流計不僅頻響更高，靈敏度更提 高了約十萬倍。之后，心電圖機由最初的龐大裝置逐漸變?yōu)槭滞栖囀降目梢苿?dòng)心 電計，1928 年又被成功縮小成攜帶式心電圖機[2]。1949 年，美國 Holter 首創動態心 電圖儀，成為動態心電圖檢查的開端，故動態心電圖又稱 Holter 心電圖。

  第三階段（1949—2012 年）為技術的產業發展階段。1949 年之后，動態心電 圖機逐漸實現量產。1961 年，Holter 心電圖在中國投入大規模臨床使用。同時，在 動態心電圖儀的技術基礎上，人們致力于將心電圖機的體積進一步縮小。

  第四階段（2012 年至今）為技術的產業融合階段。2012 年因谷歌眼鏡的亮相， 被稱作“智能可穿戴設備元年”，人工智能技術開始被應用于各個領域的技術研 究?？纱┐髦悄茉O(shè)備的出現使動態心電圖儀在輕巧便攜性上得到進一步顯著提升。2015 年左右，國內外多款可穿戴動態心電產品上市并用于臨床，并且隨著人工智 能技術的興起，給心電圖檢查技術帶來重大變革，不僅大大提高了醫療技術水平 及醫療服務效率，也推動著人工智能與醫學的融合發展。

（4）技術延伸探索

  動態心電圖不僅可以用于分析心律失常事件，還可以計算出每個人逐次心跳 周期（R-R 間期）差異的變化情況，即心率變異性。近年來，有國內外研究發現 心率變異性與個人情緒、運動疲勞恢復等方面的關聯性，可反應受試者的精神活 躍度、壓力及情緒狀態，輔助內分泌科、精神科的臨床診斷；也可應用于運動醫 學領域，對人體的運動及恢復狀況進行評估。然而，關于心率變異性仍缺乏足夠 研究，這可能是未來動態心電圖儀的技術延伸方向。

市場現狀及趨勢

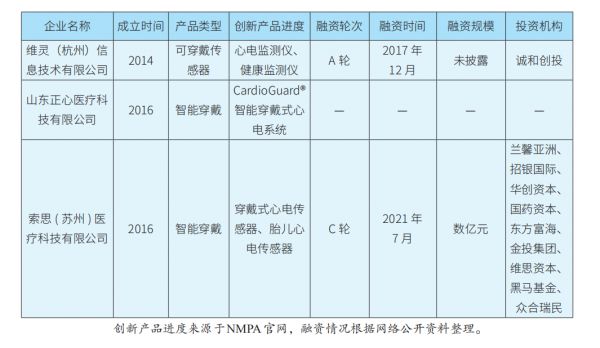

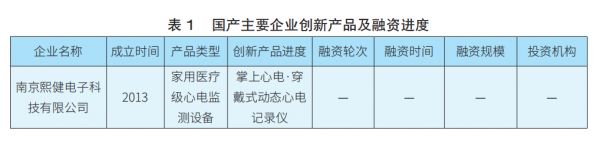

  根據新思界產業研究院發布的《2019—2023 年動態心電圖機行業市場深度 調研及投資前景預測分析報告》顯示，2014—2018 年，中國動態心電圖機行業 市場規模保持快速增長，行業市場規模由 2014 年的 4.2 億元人民幣增長至 2018 年 的 6.3 億元人民幣。按應用領域，動態心電圖機可分為院內使用和院外使用兩種?！?019—2024 年中國動態心電儀行業市場深度調研及發展前景預測報告》顯示，2018 年中國動態心電儀市場中，醫院用動態心電圖機占比為 65%，院外用動態心 電監測設備占 35%。在院內市場，主要使用的是傳統 Holter，市場保有量約為 20 萬 臺，每年大約新增 5 萬臺，市場規模約 2 億元人民幣 / 年。在院外市場，主要使用 的是穿戴式動態心電監測設備，市場保守估計 10 萬臺。國內穿戴式動態心電監測 設備市場格局見圖 2。

  國外的穿戴式動態心電監測設備應用已經達到較高比例，而國內的“智能穿 戴設備熱潮”才剛剛開始。目前國內穿戴式動態心電監測設備市場魚龍混雜，已 經有許多產品因無法滿足醫療數據需求而退出賽道，只剩下極少數產品得到臨床 認可。

  近年來，隨著人民生活水平的提高、支付能力的增強、國家醫療保障制度及 醫療衛生體系的建設完善，動態心電圖機行業受眾人群逐漸增多，在一定程度上 推動了動態心電圖機行業市場規模的增長。一方面，國內健康意識逐步提高，越 來越多的人開始關注心血管健康，原先沒有接受動態心電監測的人群也將進入到 市場中，且心血管病患者人數也在不斷增加。另一方面，心電圖讀圖醫生的嚴重 短缺使我國每年 Holter 檢查率僅有 17.24%，隨著穿戴式動態心電監測設備逐漸得 到臨床認可，其大規模臨床應用將輔助減輕臨床工作量，縮短動態心電圖從檢查 至獲取報告的時長，提高患者檢查頻率，驅動市場持續增長。2026 年預計全球動 態心電圖監測市場規模將達到 39 億元，年復合增長率（CAGR）為 6.0%。根據當 前的中國市場的體量和增長趨勢判斷，中國將成為未來最大的增長點。

產業介紹

  國內穿戴式動態心電監測產業處于早期階段，相關企業多成立于 2013 年前后。在發展模式上，部分產品選擇電商等線上渠道銷售，部分通過院外銷售，也有以 耗材模式進院按照一次性檢測費用收費的模式探索。
