　　高頻焊接就是利用集膚效應和鄰近效應來進行鋼管的焊接的，是將鋼板和其它金屬材料對接起來的新型焊接工藝。它起源于上世紀五十年代，技術的出現和成熟，直接推動了直縫焊管產業的巨大發展，是直縫焊管（ERW）生產的關鍵工序。

高頻焊的介紹

　　高頻焊(high-frequency welding)

　　利用流經焊件連接面的高頻電流所產生的電阻熱作為熱源，使焊件待焊區表層被加熱到熔化或塑性狀態，同時通過施加（或不加）頂鍛力，使焊件達到金屬間結合的一種焊接方法。

　　高頻焊的基礎在于它應用了高頻電流的兩大效應：集膚效應和鄰近效應。

　　高頻焊原理——借助高頻電流的集膚效應可以使高頻電能量集中于焊件的表層，而利用鄰近效應，又可控制高頻電流流動路線的位置和范圍。當要求高頻電流集中于焊件的某一部位時，只要將導體與焊件構成電流回路并使導體靠近焊件上的這一部位，使它們相互之間構成鄰近導體，就能實現這個要求。高頻焊就是根據焊件結構的具體形式和特殊要求，主要運用集膚效應和鄰近效應，使焊件待焊處的表層金屬得以快速加熱而實現焊接。

　　高頻焊通常使用的電流頻率范圍為300～450kHz，有時也使用低至10kHz的頻率。

兩種效應

　　一、集膚效應：

　　高頻電流僅沿導體表面層流動的性質，這是由于導體內部磁場的作用而產生， 在導體內和導體周圍形成的磁力線，是一些位于導體截面上的同心圓。假設導體是一些單獨的細線 組成，則作用到離中心較近的那些細線上的磁力線要比作用到外面的多，也就是里層的細線比外層 的細線具有更大的電感。里層所具有的感抗比外層的大，于是導體中的電流分布將是外面多而中心 少，從而產生集膚效應。

　　二、鄰近效應：

　　兩個有高頻電流流過的導體，如果彼此相距很近，則高頻電流僅沿兩個導體 相鄰近的一面（當導體里的電流方向相反時）或相距較遠的一面（當導體里的電流方向相同時）流 動的性質，導體之間相距愈近則鄰近效應愈強。另外，臨近效應強弱還受導體尺寸與電流滲透深度 （是指導體表面到電流密度減小到表面電流密度 1/2.71 處的距離）之比的影響。對于平板匯流條來 說，其厚度的一半與滲透深度之比愈大，鄰近效應愈強。在此值很大的情況下，全部電流將集中到 一個面上（由電流方向決定）匯流條其余部分就沒有電流。假如，在離開通有高頻電流的導體若干 距離的地方，放一些金屬零件，那么由于導體四周所產生的交變磁場的作用，另件中就會感應出渦 流來，二者的電流方向在任一瞬間都是相反的，并且都集中在導體和另件鄰近的面上。這種現象叫做鄰近效應。

原理

　　高頻焊管是電阻焊管的一種。高頻電流的頻率大多在 200—450 千赫。高頻焊管是利用接觸焊或感應焊的方法，使管筒邊緣產生高頻電流，利用高頻電流特有的集膚效應和鄰近效應，使電 流高度集中在管筒邊緣的焊合面上，依靠金屬自身的電阻，將邊緣迅速加熱至焊接溫度，在擠壓輥 的擠壓下完成壓力焊接。

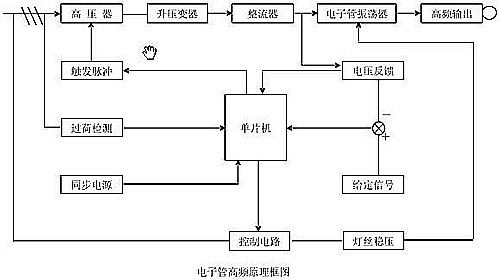

　　高頻焊管設備分為電子管振蕩高頻、全固態感應加熱高頻。原理框圖如下：

高頻電源要求

　　針對焊接工藝的技術難度，對高頻電源有以下要求：

　?、偈褂幂^高的頻率，使得焊縫熱影響區窄和管內壁電流減小。

　?、谝蠛缚p的功率密度大，焊速越快，焊縫質量越好。

　　③電子管陽極直流電壓要求穩定平滑，其脈動系數要求達到1％左右。
