電池健康狀態的判別方法與流程

本發明涉及電池檢測，具體涉及一種電池健康狀態的判別方法、存儲介質及檢測系統。

背景技術：

1、電池在使用過程隨著循環圈數的增加或者一些過充過放情況的發生，電池內部會發生一定程度的劣化，這些劣化的累積潛藏著較大的安全隱患。因此，在電池的使用過程中，對電池的健康狀態進行監測具有重大的意義。通常來說，鋰電池的劣化往往會伴隨著電池極化和電池電壓的改變，對電池的極化狀態和電壓狀態進行監測可以有效地監測電池的安全狀態。

2、現有技術中，已存在有基于極化電壓對電池狀態進行監測的技術方案。比如，中國專利cn114062943a公開了一種鋰離子電池系統極化異常預警方法及系統，包括：獲取鋰電池系統的整車數據，所述整車數據包括總電流及各單體電池的電壓監控數；根據整車數據，計算每串單體電壓的變化值和電流倍率的變化值；在電流倍率的變化值滿足設定條件時，根據單體電壓的變化值，計算單時間點極化特征值；根據單時間點極化特征值，確定鋰電池系統是否極化異常并預警。

3、但是，在實際實施過程中，發明人發現，上述方案在實施過程中，通常僅關注電池系統整體的極化電壓變化情況；而實際情況中，電池的劣化可以由多種原因?qū)е?，例如電池的?nèi)短、電池活性顆粒的破碎、電池的電解液缺失等。其中，電池的內短會導致電池歐姆極化的變化，電池的活性顆粒的破碎會導致電池電化學轉移極化的變化，電池的電解液缺失會導致電池的擴散極化變化，僅依照整體的極化電壓變化并不能有效判別電池是否發生了特定劣化情況。

技術實現思路

1、針對現有技術中存在的上述問題，現提供一種電池健康狀態的判別方法；在此基礎之上，還提供了用于實施該判別方法的存儲介質和檢測系統。

2、具體技術方案如下：

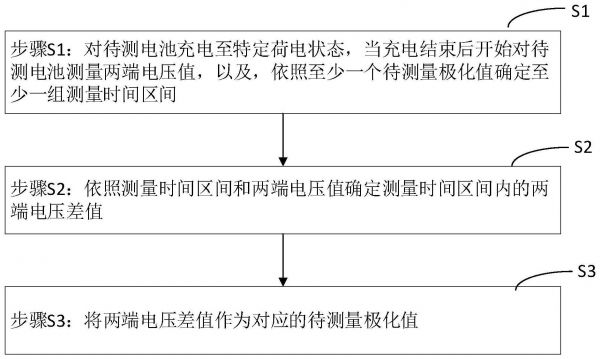

3、一種電池健康狀態的判別方法，包括：

4、對待測電池充電至特定荷電狀態，當充電結束后開始對所述待測電池測量兩端電壓值；

5、依照至少一個待測量極化值確定至少一組測量時間區間；

6、依照所述測量時間區間和所述兩端電壓值確定所述測量時間區間內的兩端電壓差值；

7、將所述兩端電壓差值作為對應的所述待測量極化值；

8、所述待測量極化值用于判別所述待測電池的電池狀態。

9、另一方面，所述待測量極化值包括：歐姆極化值、電化學轉移極化值和擴散極化值中的至少一個；

10、當所述待測量極化值為所述歐姆極化值時，所述測量時間區間在充電結束時刻后的0～1ms之間；

11、當所述待測量極化值為所述電化學轉移極化值時，所述測量時間區間在充電結束時刻后的1～100ms之間；

12、當所述待測量極化值為所述擴散極化值時，所述測量時間區間在充電結束時刻后的100ms～2h之間。

13、另一方面，當所述待測量極化值為多個時，通過連續的所述測量時間區間分別測量得到對應的所述待測量極化值。

14、另一方面，當所述待測量極化值為多個時，對應的所述測量時間區間在時間上不連續。

15、另一方面，于輸出所述待測量極化值之前，預先對所述待測電池重復充電至所述特定荷電狀態，并采集多組所述兩端電壓差值；

16、對所述兩端電壓差值取均值后作為所述待測量極化值輸出。

17、另一方面，于測量所述待測量極化值后還包括：

18、重復測量以獲取多組所述待測量極化值；

19、依照當前的所述待測量極化值和預先測量的所述待測量極化值生成極化值變化率；

20、將所述極化值變化率與變化率常數進行比較以判斷所述待測電池是否出現異常。

21、另一方面，當選取了多個所述極化值變化率時，與所述變化率常數進行比較的過程包括：

22、依照下式根據所述極化值變化率生成判定數；

23、

24、式中，n(n)為所述判定數，n為檢測次數，δvi(n)為第n次檢測時第i個所述極化值變化率，i為所述極化值變化率的序號，m為所述極化值變化率的總數；

25、將所述判定數與所述變化率常數進行比較，當所述判定數大于所述變化率常數時，表明所述待測電池出現異常。

26、另一方面，歐姆極化變化率的生成方法包括：

27、

28、式中，δv1(n)為所述歐姆極化變化率，為當前測量得到的所述歐姆極化值，為預先測量的多組所述歐姆極化值的歐姆極化值均值；

29、電化學轉移極化變化率的生成方法包括：

30、

31、式中，δv2(n)為所述電化學轉移極化變化率，為當前測量得到的所述電化學轉移極化值，為預先測量的多組所述電化學轉移極化值的電化學轉移極化值均值；

32、所述擴散極化變化率的生成方法包括：

33、

34、式中，δv3(n)為所述擴散極化變化率，為當前測量得到的所述擴散極化值，為預先測量的多組所述擴散極化值的擴散極化值均值。

35、一種存儲介質，所述存儲介質中存儲有計算機指令，所述計算機指令適用于在計算機設備中執行，當所述計算機設備執行所述計算機指令時，執行上述的判別方法。

36、一種電池健康狀態的檢測系統，適用于電池管理系統，所述電池管理系統連接待檢測電池并控制所述待檢測電池的充放電狀態，當電池管理系統對所述待檢測電池進行充放電時，執行上述的判別方法。

37、上述技術方案具有如下優點或有益效果：

38、針對現有技術中的電池監測方法通常針對整體極化值進行測量，導致無法準確判斷電池中特定極化的劣化狀態的問題，發明人通過對電池的多種極化過程進行了研究、測量，進而引入了通過區分不同時間段來對極化值進行解耦的方法，基于特定的測量時間區間對待測電池兩端的兩端電壓值進行測量，從而獲取了特定類型的待測量極化值，能夠用于實現對特定電池狀態的有效判斷。

技術特征：

1.一種電池健康狀態的判別方法，其特征在于，包括：

2.根據權利要求1所述的判別方法，其特征在于，所述待測量極化值包括：歐姆極化值、電化學轉移極化值和擴散極化值中的至少一個；

3.根據權利要求2所述的判別方法，其特征在于，當所述待測量極化值為多個時，通過連續的所述測量時間區間分別測量得到對應的所述待測量極化值。

4.根據權利要求2所述的判別方法，其特征在于，當所述待測量極化值為多個時，對應的所述測量時間區間在時間上不連續。

5.根據權利要求1所述的判別方法，其特征在于，于輸出所述待測量極化值之前，預先對所述待測電池重復充電至所述特定荷電狀態，并采集多組所述兩端電壓差值；

6.根據權利要求1所述的判別方法，其特征在于，于測量所述待測量極化值后還包括：

7.根據權利要求6所述的判別方法，其特征在于，當選取了多個所述極化值變化率時，與所述變化率常數進行比較的過程包括：

8.根據權利要求6所述的判別方法，其特征在于，歐姆極化變化率的生成方法包括：

9.一種存儲介質，所述存儲介質中存儲有計算機指令，所述計算機指令適用于在計算機設備中執行，其特征在于，當所述計算機設備執行所述計算機指令時，執行如權利要求1-8任意一項所述的判別方法。

10.一種電池健康狀態的檢測系統，適用于電池管理系統，所述電池管理系統連接待檢測電池并控制所述待檢測電池的充放電狀態，其特征在于，當電池管理系統對所述待檢測電池進行充放電時，執行如權利要求1-8任意一項所述的判別方法。

技術總結
本發明涉及電池檢測技術領域，具體涉及一種電池健康狀態的判別方法、存儲介質及檢測系統，包括：對待測電池充電至特定荷電狀態，當充電結束后開始對待測電池測量兩端電壓值；依照至少一個待測量極化值確定至少一組測量時間區間；依照測量時間區間和兩端電壓值確定測量時間區間內的兩端電壓差值；將兩端電壓差值作為對應的待測量極化值；待測量極化值用于判別待測電池的電池狀態。有益效果在于：引入了通過區分不同時間段來對極化值進行解耦的方法，基于特定的測量時間區間對待測電池兩端的兩端電壓值進行測量，從而獲取了特定類型的待測量極化值，能夠用于實現對特定電池狀態的有效判斷。

技術研發人員：黃鑫
受保護的技術使用者：上海軒邑新能源發展有限公司
技術研發日：
技術公布日：2024/1/15
