RT9426 是立锜最新的鋰離子/鋰聚合物電池電量計，采用 VGCS (VoltaicGauge with Current Sensing) 算法，可以 ±1% 的精度提供電池荷電狀態 (SOC) 信息和電池健康狀態 (SOH)、充滿容量 (FCC)、可使用時間 (TTE) 及使用循環數 (Cycle) 等信息，可在多種狀態變化發生時及時發出告警中斷信號。在大電流充電應用中，RT9426 使用開爾文連接(kelvinsense) 模式消除 IR 壓降效應，優化充電特性。RT9426 以 WDFN 和 CSP 兩種封裝形式供貨。

與早期的產品（RT9420， RT9428）相比，RT9426 的算法當中新增了電流補償，電池荷電狀態的計算精度提高了兩個百分點，而且新增了電池健康狀態、充滿容量、可使用時間和使用循環數等信息。全新的兩種封裝中，CSP 封裝特別小巧，外圍尺寸為 2.29mmX1.74mm，包括焊球在內的厚度最大值僅有 0.625mm，用在穿戴式產品里面是再適合不過了。

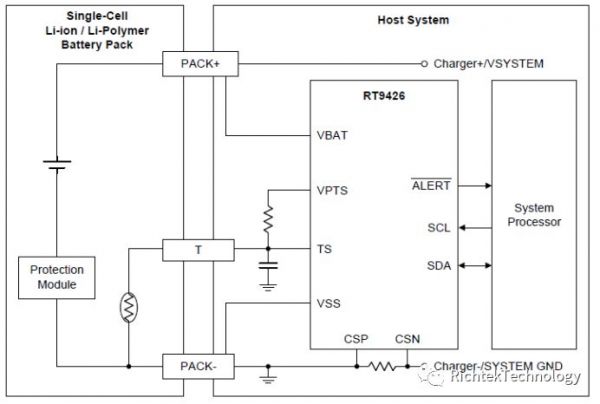

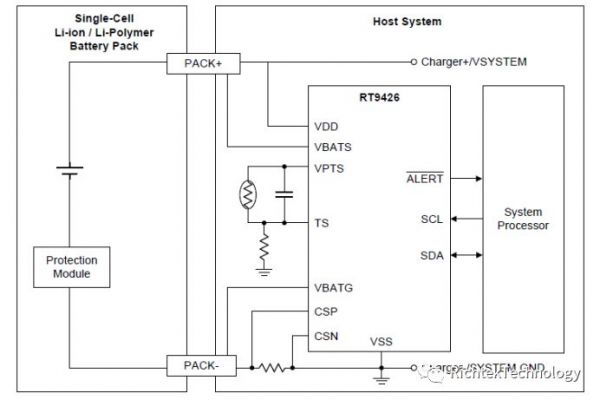

RT9426 兩種封裝的應用電路分別如下圖所示：

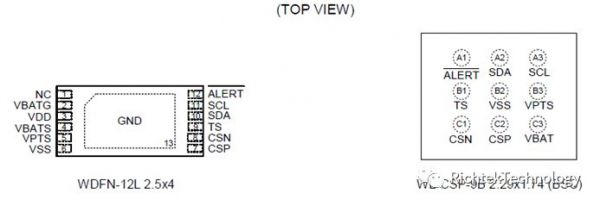

前者是針對 WDFN 封裝的，支持 Kelvin 連接；后者是針對 CSP 封裝的，因為受引腳數的限制，Kelvin連接沒有包含在內。下面是它們的封裝引腳布置圖，從中也可看出兩者的差異。

在穿戴式產品中，TWS（True Wireless Stereo，真無線立體聲）藍牙耳機是這幾年很火的應用，出貨量非常大。每只 TWS 藍牙耳機都由三個部分組成，每個部分都內含獨立的鋰離子/鋰聚合物電池，它們都需要使用電池電量計，所以，我們的 AE 專門為之寫了一篇應用筆記來說明其原理、方法和注意事項等等。

在 RT9426 可以提供的電池信息中，包含了一項電池健康狀態 (SOH) 的信息，我猜想對很多人來說這都是比較特別的東西，咱們現在就來八卦一下。

從很小的時候開始，我們就被要求在某些表格中填寫自己的健康狀態，我每次遇到這種狀況的時候總是感覺很困惑，到底怎樣才算健康呢？時不時有點小毛病算不算健康呢？沒啥毛病但是經常感覺有氣無力的，算不算健康呢？一個感冒了的人和一個被確診患了某種慢性病的人相比，到底誰更健康呢？這些問題反正我是沒辦法回答的，因為根本就沒有看到過一個關于健康的標準。

現在的醫院常常用某些量化的指標來衡量人體的健康狀態，這些指標不一定能準確說明問題，但在某些情況下還是具有一定的參考價值，可以在某種程度上指導人們的生活。

我們所用的電池，其狀態是會隨著時間的推移而改變的。從電學的角度看，它的內阻是在不斷增大的，它的容量是在不斷縮小的。如果改用化學、物理學或是材料學的角度去看，人們看到的又是另外的東西，如電極的結構變化、膜的厚度變化、晶體的結構變化、電解液的成分變化等等。如果將從某一個角度得到的某種信息作為電池健康的衡量標準，以剛開始使用時的參數為 1，以電池壽命終止時的參數為 0，再將該參數變化過程中的參數量化為 1~0 之間的某個值，這樣就得到了衡量電池健康狀態的一個指標，雖然不一定準確，但是卻有一定的參考價值，可以為故障診斷、壽命預測等提供一定的依據。

由于判斷電池健康狀態的角度可以有很多，因而 SOH 的定義也有很多種，試舉幾例如下：

用容量來定義 SOH：

式中的 Caged 為當前容量，C rated 為電池額定容量。

用荷電量定義 SOH：

其中的 Qaged-max 為當前電池最大荷電量，Qrated-max 為新電池最大荷電量。

用內阻定義SOH：

其中的 REOL 為電池壽命結束時的內阻，RC 為當前電池的內阻，RNEW 為新電池的內阻。

此外還可以用電池循環次數、電池等效網絡的參數等數據來定義電池 SOH，下了各種定義之后也需要各種不同的測量方法，有的簡單，有的復雜，有的可以在線進行，有的需要離線進行，到底要如何定義如何做，這還是需要根據具體的情況來決定的。

按照 RT9426 可以在線測量電流、電壓的電路結構，你認為它在計算 SOH 時可能采用了什么計量方法呢？
