無線充電，在今天已經有很多人都在使用了。

但是對于無線充電，有很多人會覺得很神秘，是高不可測的科技。

不，先撇開，通過通信協議改變無線充電參數的部分，無線充電，簡單說就是通過諧振，來讓能量得到傳遞。

什么是‘諧振’呢？

諧振，又叫“共振”。在機械系統或者電力系統中，只要存在振蕩，這個振蕩系統，在周期性外力的作用下，在外力施加的頻率，與這個振蕩系統的固有振蕩頻率相同或者接近時，這個機械或者電力系統的振蕩幅度會急劇增大，這個現象中，產生讓這個系統振蕩幅度急劇增大的頻率，叫做“諧振頻率”。

在電工技術中，振蕩電路的共振現象，能夠在有一定距離的兩個 LC振蕩系統，在諧振頻率下產生共振，從而傳遞能量。

收音機、手機能夠傳遞信息，無線充電能夠傳遞能量，就是利用了這個，古老而簡單的原理。

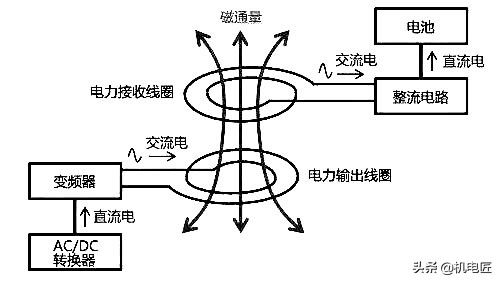

下圖是，直接對電池?zé)o線充電的原理示意圖。

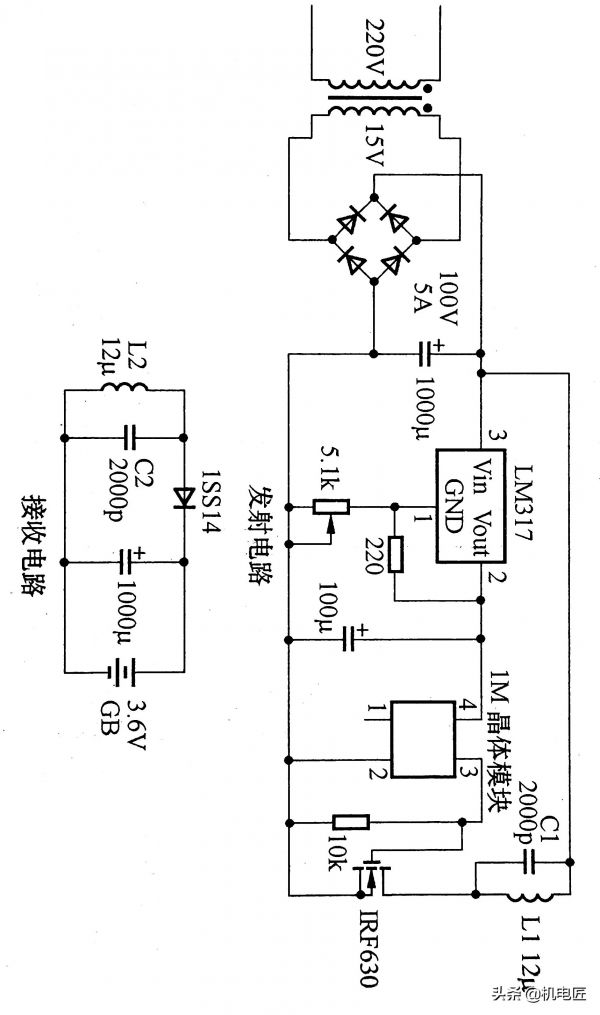

下面的電路圖，是一個非常簡單的，無線充電器電路圖。

其工作原理如下：

市電經過變壓器降壓整流濾波后，得到約21V直流電壓，作為主供電。

進行能量傳遞的頻率選擇1MHz，由一塊有源晶振產生，晶振用LM317穩壓到5V供電。

晶振輸出的1MHz信號可達到約4.8Vpp，直接驅動場效應管IRF360進行放大。

電感L1和電容C1的諧振頻率為1MHz，因?yàn)殡娐肥侵C振的，所以當接收線圈沒有靠近發射線圈時，空載電流 很小。

接收端同樣也采用諧振的方式，這樣能使能量的傳輸效率達到最大，肖特基二極管進行整流后經過濾波電容得到直流電，直接給電池充電，充電電流在0.6A以上。

如果將線圈做成桶形，則傳輸效率會更高。

在接收線圈不靠近發射線圈時，空載電流約為30mA，靠近時，充電狀態，電流約為350mA，因此場效應管要加散熱器。

實際制作中。

L1用直徑1.8mm的漆包線，在直徑為66mm的圓柱體上繞10匝，電感量為12uH。

L2用直徑1.8mm的漆包線，在直徑為40mm的圓柱體上繞13匝，電感量為12uH。

變壓器用10W變壓器，其他元器件無要求。
