前言
電磁兼容EMC（Electro Magnetic Compatibility）興起于20世紀80年代，是一門以電磁場理論為核心，與多學科互相滲透、結合的新興學科。近年來，隨著科技的發展，人們在生產、生活中使用的電氣、電子設備越來越廣泛，電磁兼容也成為企業設計研發和消費者越來越重視的問題。
電磁兼容概念
電磁兼容示意圖
EMC（電磁兼容）
=EMI（電磁干擾）+EMS（電磁抗擾度）
如果這么說還是覺得抽象的話，下面我們舉幾個例子感受一下日常生活中的電磁兼容問題：
當打開電視時，室內的日光燈會出現瞬間變暗的現象，這是因為電視打開的瞬間大量電流流向電視機，電壓驟然下降導致使用同一電源的日光燈受到影響。
在手機來電時，話筒會出現失真伴有刺耳的“吱吱”聲或者電視/電腦屏幕出現閃爍，這些是因為你手機通訊的電波從空間耦合到話筒、電視/電腦接收天線上使其受到干擾。
電磁兼容三要素
任何產生電磁兼容問題都必須具備以下三個條件： 干擾源（騷擾源）、耦合途徑、敏感設備，我們稱之為電磁兼容三要素，它們分別說明干擾從哪里來、干擾如何傳輸以及干擾到哪里去。
電磁干擾源通常分為自然干擾源和人為干擾源。自然干擾源包括：大氣噪聲干擾，如雷電產生的火花放電；太陽噪聲干擾，如太陽黑子；靜電放電，如人體、設備上所積累的靜電。

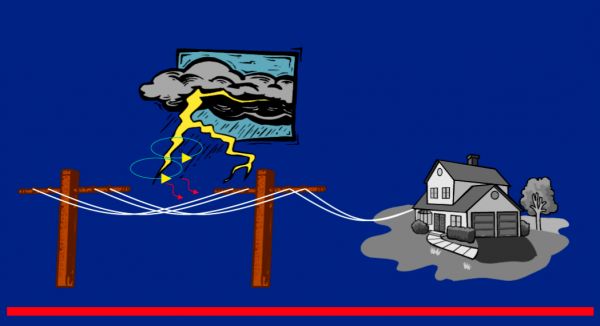

夏日城市天空閃電
常見的人為干擾源有：無線電發射設備，包括移動通信系統、廣播、電視、雷達；工業、科學、醫療(ISM)設備，如高頻手術刀、X光機、核磁CT等；電力設備，包括電機、繼電器、電梯等設備；高速數字電子設備，包括計算機和相關設備。

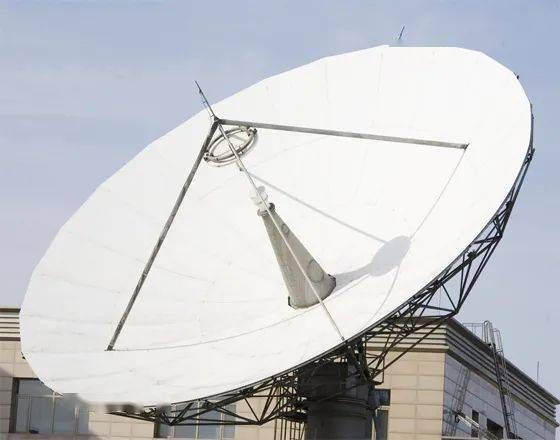

廣播通信設備
舉個例子，近兩年新冠疫情打亂了人們的日常生活。傳染病流行需要具備傳染源、傳播途徑、易感人群三個要素，而干擾源、耦合途徑、敏感設備三者一起有可能會導致EMC問題的發生。

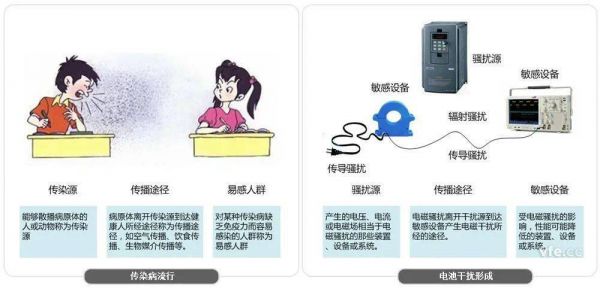

電磁兼容三要素示意圖
電磁兼容測試項目
通過以上介紹，我們知道EMC是一項非常重要的質量指標。歐盟規定，所有電氣電子產品必須通過EMC認證，加貼CE標志后才能在市場上銷售。我國CCC強制性產品認證管理均規定，凡有電磁兼容要求的電子電器產品，在進入中國市場前，均應滿足于相應EMC國家標準。這意味著產品在進入市場前均應通過嚴格的EMC測試。不同產品特性不同，標準規定的測試項目也會有所差異。電磁兼容測試的典型項目有：

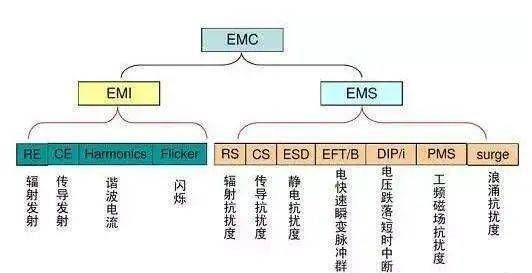

電磁兼容典型試驗項目
電磁兼容試驗場地及設備

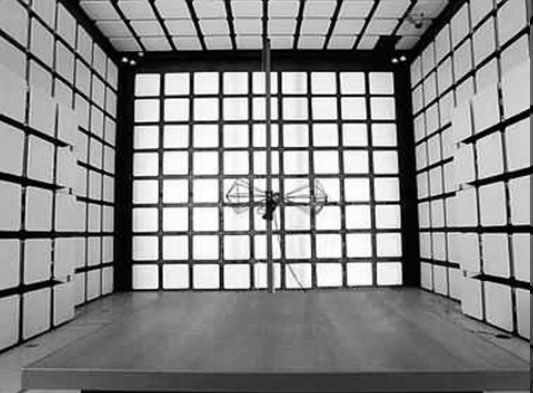

開闊試驗場是電磁兼容輻射發射測試的重要場地，它是眾多測試標準中都建議使用的標準測試場地。但是開闊試驗場造價較高并遠離城區，使用不方便，即使是建在城區，也經常會因為背景噪聲大而影響到電磁兼容測試。于是代替開闊試驗場的 電波暗室成了應用最為普遍的電磁兼容測試場地。除此以外， 電磁屏蔽室也是電磁兼容（EMC）重要的試驗場地之一。
電磁干擾的危害
?????干 ????擾電視的收看、廣播收音機的收聽。
數字系統與數據傳輸過程中數據的丟失。
在設備分系統或系統級正常工作的破環。
醫療電子設備的工作失常。
自動化微處理器控制系統的工作失控。
導航系統的工作失常。
起爆裝置的無意爆炸。
工業過程控制功能的失效。
此外強電場還會對生物體造成影響，一般可以分為熱效應與非熱效應。對于熱效應，隨著射頻入射功率密度的逐漸增加，可以出現血流加快、血液分布較少部位的局部體溫升高、酶活性降低、蛋百質變性、心率改變甚至體溫調節能力受抑制、局部組織受損直至死亡等。而對于非熱效應，其影響就廣泛的多。包括對中樞神經系統、血液免疫系統、心血管系統、生殖系統與胚胎發育的影響等。這些影響不僅反應在個體級、器官級而且影響到細胞級。 ????
電磁兼容的主要研究對象及設計要求
電磁兼容主要研究對象：
①各種人為噪聲，如輸電線電暈噪聲、汽車噪聲、接觸器自身噪聲及導體開臺時放電引起的噪聲、電氣機車噪聲、城市噪聲等。
②共用走廊內各種公用事業設備（輸電線、通信、鐵路、公路、石油金屬管線等）相互間的影響。
③超高層建筑、輸電線、鐵塔等大型建筑物引起的反射問題。
④電磁環境對人類及各種生物的作用。其中包括強電線等工頻場，中、短波及微波電磁輻射的影響。
⑤核電磁脈沖的影響。高空核爆炸產生的電磁脈沖能大面積破壞地面上的指揮、控制、通信、計算機及報系統。
⑥探譜（TEMPEST）技術。其實質內容是針對信息設備的電磁輻射與信息泄漏問題，從信息接收和防護兩方面所開展的一系列研究工作。
⑦電子設備的誤動作。為了防止誤動作，必須采取措施以提高設備的抗干擾能力。
⑧頻譜分配與管理。無線電頻譜是一種有限的資源，但不是消耗性的，既要科學地管理，又要充分地利用。
⑨電磁兼容與測量。
⑩自然界影響等。
在進行電磁兼容設計時要求：
①明確系統的電磁兼容指標。電磁兼容設計包括本系統能保持正常工作的電磁干擾環境和本系統干擾其它系統的允許指標。
②在了解本系統干擾源、被干擾對象、干擾途徑的基礎上，通過理論分析將這些指標逐級分配到各分系統、子系統、電路和元件、器件上。
③根據實際情況，采取相應措施抑制干擾源，消除干擾途徑，提高電路的抗干擾能力。
④通過實驗來驗證是否達到了原定的指標要求，如未達到則進一步采取措施，循環多次，直至達到原定指標為止。
提高電磁兼容性的措施
①使用完善的屏蔽體可防止外部輻射進入本系統，也可防止本系統的干擾能量向外輻射。屏蔽體應保持完整性，對必不可少的門、縫、通風孔和電纜孔等須妥善處理，屏蔽體要有可靠的接地。
②設計合理的接地系統，小信號、大信號和產生干擾的電路盡量分開接地，接地電阻盡可能小。
③使用合適的濾波技術，濾波器的通帶經過合理選擇，盡量減小漏電損耗。
④使用限幅技術，限幅電平應高于工作電平，并且應雙向限幅。
⑤正確選用連接電纜和布線方式，必要時可用光纜代替長電纜。
⑥采用平衡差動電路、整形電路、積分電路和選通電路等技術。
⑦系統頻率分配要恰當。當一個系統中有多個主頻信號工作時，盡量使各信號頻率避開，甚至避開對方的諧振頻率。⑧共用走廊的各種設備，在條件許可時，應保持較大的隔距，以減輕相互之間的影響。
