CAP1400作為世界首臺，國內首座單臺裝機容量140萬千瓦核電堆型，其鋼制安全殼（CV，Containment Vessel）筒體壁厚設計厚度52mm，全部超出了ASME規范及設計文件要求的44.5mm的熱處理厚度，因此，其需進行焊后熱處理的焊縫達到2000多米。加之CV殼體所用的SA738Gr.B的調質鋼板熱處理溫度為593～620℃，熱處理溫度區間非常小，熱處理均溫帶的寬度較大，溫度控制難度很大。為妥善解決這一難題，使CV的熱處理實質效果達到規范要求，對熱處理過程中溫度的均勻性進行研究就顯得十分必要了。

1. 工程概況

（1）鋼制安全殼簡介 鋼制安全殼（CV，Containment Vessel）是核電站反應堆第三道安全屏障。鋼制安全殼分3大模塊進行組裝，分別為頂封頭、筒體、底部封頭三部分，頂封頭和底部封頭壁厚均為43mm；筒體部分均由52mm和55mm的鋼板組成，共由144塊弧形板，每層12塊，共12層。分段示意如圖1所示。

（2）焊后熱處理方法的選擇 ASME規范NE-4621對熱處理方法有如下描述：對于容器類設備，當容器或者物項不能實現整體或者爐內多次熱處理時，焊縫可進行局部焊后熱處理。

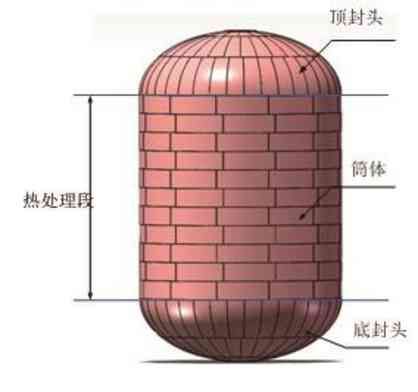

圖1 鋼制安全殼分段示意

鋼制安全殼的焊后熱處理因其尺寸過大，進行爐內熱處理顯然不現實，因此局部熱處理成為其熱處理時唯一的選擇。對于大型容器的局部熱處理一般采用陶瓷墊片或火焰內部加熱的方式進行，即采用在容器焊縫上設置履帶式電加熱器進行加熱，外敷保溫材料，用溫控儀顯示加熱溫度和調溫。美國AP1000核電堆型采用的是火焰加熱的方式，國內AP1000依托工程的焊后熱處理采用的陶瓷加熱片來進行熱處理。本文所涉及的CAP1400堆型的鋼制安全殼的焊后熱處理參考了AP1000依托工程的方式，采用陶瓷加熱片這一成熟工藝來進行。

（3）工程技術要求 ASME規范對于局部焊后熱處理的寬度，NE-4623.3要求為，在焊縫寬度最大的一面，焊縫每一邊的熱處理最小寬度應為焊縫厚度或50mm兩者中的較小值。此處的熱處理寬度，即為國內熱處理標準中的均溫帶寬度，也即在熱處理過程中溫度需保持在ASME標準和設計文件要求的593～620℃內的寬度。對于CV安全殼的筒體焊縫，設計厚度為55mm或者52mm，焊縫為雙面對稱的X形坡口焊縫（見圖2），坡口角度50°～60°，成形焊縫寬度多在30～50mm之間，按照規范要求，其熱處理寬度應在130～150mm之間，在如此大的熱處理寬度下保證28℃（593～620℃）的溫度均勻性，難度是相當大的。

2. 溫度均勻性研究的目的及原則

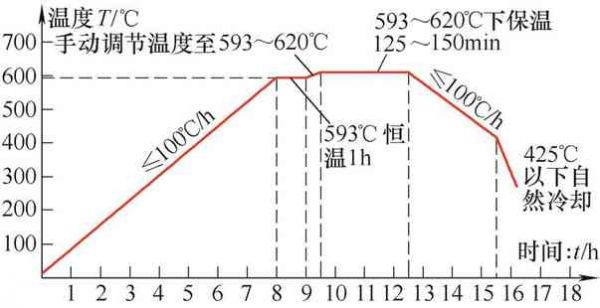

溫度均勻性試驗的原則是選取CV筒體上具有代表性的縱焊縫和環焊縫分別進行。為保證試驗結果的可靠性，試驗焊縫的長度應盡量長，其中試驗縱焊縫長度≥3.7m，試驗環焊縫長度≥3.5m。試驗?zāi)繕?biāo)為試驗焊縫長度范圍內的溫度測點最終均能穩定的恒溫在593～620℃之間。溫度均勻性試驗熱處理曲線如圖3所示。

限于篇幅，本文僅就最終成功的方式（即控溫?zé)犭娕疾贾迷诩訜崞希┓謩e對縱、環焊縫的試驗進行闡述。

3. 縱（環）焊縫溫度均勻性試驗

（1）試驗材料及設備 試驗鋼板：材質SA738Gr.B，規格4500mm×2500mm×52mm一張，4900mm×2000mm×52mm一張。2張鋼板之間進行焊接連接，形成4.5m縱焊縫（模擬焊縫）和4.9m環焊縫各一條。

加熱片：590mm×415mm的履帶式加熱片，單片功率10kW。

溫度控制箱：DWK-D-120型智能溫控箱，控溫精度±2℃。

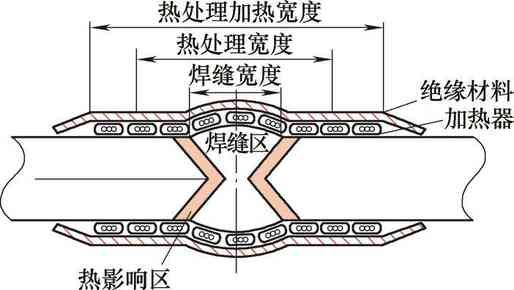

圖2 焊縫焊后局部熱處理示意

圖3 溫度均勻性試驗熱處理曲線

熱電偶：K型簡裝熱電偶，測量溫度為0～1000℃。

高鹽廢水是指含有總?cè)芙夤腆w(TDS)和有機物的質量濃度不低于3.5%的廢水[1]。這類廢水中含有機污染物以及可溶性無機鹽(包括Ca2+、Cl-、、Na+等離子的無機鹽),所以這種污水在生化處理中已經達到極限[2]。高鹽廢水來源不同，產生的無機物以及有機物的化學性質差別很大。

另外，有些行政機關出于部門利益或者個人利益的需要，往往將已受理的案件在構成犯罪的情況下，并不移送相關部門，而只是將其作為一般的違法案件處理，此做法不僅浪費了寶貴的案件線索，而且放縱了商業賄賂犯罪。因此在治理商業賄賂的過程中，提供線索的材料少、質量差，是亟需解決的問題。

（2）試驗工藝參數 縱（環）縫熱處理工藝以及熱電偶鋪設過程如圖4～圖5所示。

（3）縱縫試驗結果及分析①恒溫階段全部44個測溫點的溫度均能穩定在593～620℃之間，全部滿足熱處理的溫度要求。②恒溫過程各測溫點溫度波動最大為9℃（LA009、LB009），最小為0℃（LB012、LB015），恒溫過程穩定。③恒溫時全部測點的溫度最高617℃（LA008、LB008），最低597℃（LA017、LB019），恒溫溫度為21℃。溫差較熱處理的溫度范圍28℃（593～620℃）而言尚有7℃的安全范圍?，F(xiàn)場熱處理時安全余量較大。

藝術提問有助于打通學生的各大感官通道，充分調動學生的情緒體驗，引領學生走入語文世界，從而形成一種健康、融洽的師生關系。保持語文課堂的自由、平等，有助于營造輕松自在的課堂氛圍。教師可以適當采取幽默的語言進行課堂提問，活躍課堂氣氛，實現語文課堂的最佳互動狀態。

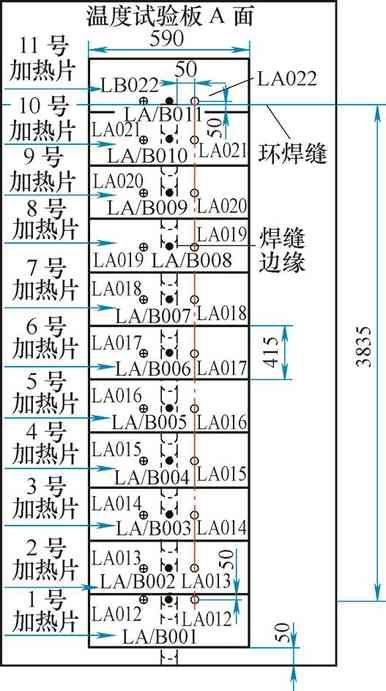

圖4 縱焊縫溫度試驗熱電偶及加熱片布置

注：●表示焊縫中心線的測溫?zé)犭娕?，試驗板A、B兩面均需布置；○表示試驗板A面距離焊縫邊緣50mm處的測溫?zé)犭娕迹?img src="http://img.trfsz.com/upload/news/2024/1207/photos/middle/20241207154239_actv_cr1i352c.jpg">表示試驗板B面焊縫邊緣50mm處的測溫?zé)犭娕迹粶y溫?zé)犭娕键c焊在鋼板上；控溫?zé)犭娕键c焊在加熱片上靠近鋼板一側；2～10號加熱片上控?zé)犭娕嫉牟贾梦恢孟嗤?，均在●測溫?zé)犭娕紝?yīng)位置。

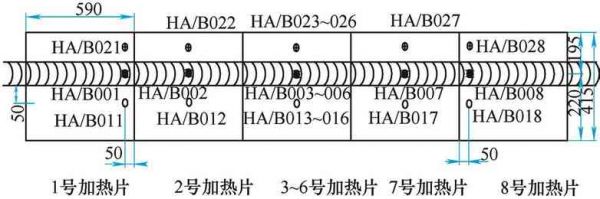

圖5 環焊縫溫度試驗熱電偶及加熱片布置

注：●表示控溫點和焊縫中心測溫點位置；○表示焊縫下方距焊縫邊緣50mm處的測溫點位置；表示焊縫上方距焊縫邊緣50mm處的測溫點位置；HA表示試板A面的溫度點，HB表示試板B面的溫度點加熱片布置時，其水平方向中心線應較環焊縫軸線向下偏移25～35mm；2～7號加熱片上控溫及測溫?zé)犭娕嫉牟贾梦恢孟嗤?/p>

基于以上試驗結果，可以認定縱焊縫的熱處理溫度均勻性試驗是成功的，該方法完全可用于現場CV筒體縱焊縫熱處理。

（4）環縫試驗結果及分析 ①恒溫階段全部48個測溫點的溫度均能穩定在593～620℃之間，全部滿足熱處理的溫度要求。②恒溫過程各測溫點溫度波動最大為2℃，最小為0℃，恒溫過程的穩定性角縱焊縫試驗時大大提高。此處變得益于縱焊縫試驗時的經驗反饋，即加熱片和保溫工裝固定越牢固，單個溫度測點的溫度越穩定。③恒溫時全部測點的溫度最高618℃（HB003、HB004），最低596℃（HB021），恒溫溫度范圍23℃。溫差較熱處理的溫度范圍28℃（593～620℃）而言尚有5℃的安全范圍?，F(xiàn)場熱處理時的安全余量也足夠使用。

標準曲線的制作：分別取濃度為0.04、0.08、0.12、0.16、0.20 mmol/L FeSO4溶液0.2 mL于比色管中，加入6 mL FRAP工作液（0.3 mol/L醋酸鹽緩沖液：10 mmol/L TPTZ 溶液：20 mmol/L FeCl3=10：1：1），0.6 mL蒸餾水混勻于37 ℃水浴10 min，于593 nm波長下比色讀數，用蒸餾水代替FeSO4溶液做空白，制作標準曲線，得到回歸方程為：y=0.555x+0.0652，R2=0.995。

基于以上試驗結果，可以說環焊縫的熱處理溫度均勻性試驗是成功的。該方法可用于現場CV筒體環焊縫的熱處理。

4. 結語

從縱焊縫是的試驗過程及結果來看，縱焊縫熱處理控溫?zé)犭娕疾贾脮r中間多片加熱片的控溫?zé)犭娕荚O(shè)置在對應加熱片的中心位置。而焊縫兩端的加熱片因為是三面散熱，上下兩端兩片加熱片各有一半的區域溫度很難保證達到熱處理溫度，因此最上部加熱片的控溫?zé)犭娕荚O(shè)置在該加熱片的下端，最下部加熱片的控溫?zé)犭娕荚O(shè)置在該加熱片的上端，端部加熱片的作用主要用來保證中間加熱片的溫度均勻。

環焊縫整圈一次局部熱處理時，加熱片的控溫?zé)犭娕荚O(shè)置在對應加熱片長度方向的中間位置。而當環焊縫長度較長，需分段進行熱處理時和縱焊縫類似，中間多片加熱片的控溫?zé)犭娕荚O(shè)置在對應加熱片的中心位置，兩端加熱片的控溫?zé)犭娕疾贾迷诩訜崞吘壙拷虚g加熱片一側。另外，環焊縫熱處理溫度試驗過程中發現一種縱焊縫試驗時表現不明顯的現象，即在縱向方向上只有一個加熱片時，熱量在加熱片的上下兩部分分布并不均勻，加熱片的最高溫位置并非加熱片上下方向的中間位置，因此環焊縫熱處理加熱片布置時，其水平方向中心線應較環焊縫軸線向下偏移25～35mm，這一點對環焊縫的熱處理尤為關鍵。

溫度試驗最終確定的熱處理工藝，和傳統的熱處理工藝相比，其最大的不同是控溫?zé)犭娕荚O(shè)置在履帶式加熱片上而非鋼板上?？販?zé)犭娕荚O(shè)置在加熱片上，直接控制加熱片的溫度，可保證熱處理過程中絕不會超溫，同時也能能保證在熱處理過程中溫度控制更加均勻。
