1.本實用新型屬于煙草加工設備技術領域，更具體的說涉及一種煙草糖料液自循環恒溫控制裝置。

背景技術：

2.加糖料液設備是煙草行業的重點工藝設備，其中糖料液作為煙草加工的重點原料，其物理溫度直接影響煙草抽吸味道及吸料效果，在加料機使用過程中，必須向加料機滾筒中添加恒定溫度的糖料液。在行業中普遍使用蒸汽管通入糖料液中從而加熱，由于蒸汽物理性質，易存在糖料液溫度預熱沖高、糖料液溫度波動的問題，蒸汽溫度沖高后易導致糖料液焦化，焦化后糖料液需要廢棄處理，造成糖料液大量浪費，且焦化后的糖料液在料桶內存在一定清潔難度，清潔不徹底可能造成管路或閥器件堵塞。

技術實現要素：

3.為了克服背景技術中存在的問題，本實用新型專利提供了一種裝置煙草糖料液自循環恒溫控制裝置，通過水浴加熱實現對糖料液的穩定預熱、加熱。使用本裝置對糖料液進行自循環恒溫控制，可保證糖料液溫度穩定，杜絕因糖料液溫度波動引起的煙葉吸料不均，溫度波動，減少糖料液浪費，提高煙草抽吸味道及吸料效果。
4.為了實現上述目的，本實用新型是通過以下技術方案實現的：包括料液管道、供水管道、蒸汽盤管、預熱管道、循環管道、料液桶、熱水罐、氣動執行閥、單向變量泵、攪拌電機、溫度傳感器、球閥、plc控制器、熱水排放管，所述的料液桶分為儲液層、預熱層，預熱層設置于儲液層外，儲液層內設置有攪拌電機，儲液層開設有料液進口、料液出口，料液進口與料液管道連接，料液出口與后端加料機連接，所述的預熱層開設有進液口，循環口，所述的熱水罐內設置有蒸汽盤管，熱水罐設有注水口、出水口、循環口、排放口，熱水罐注水口與供水管道連接，熱水罐出水口與料液桶預熱層進液口通過預熱管道連接，熱水罐循環口與料液桶預熱層循環口通過循環管道連接，熱水罐排放口與熱水排放管連接，所述的料液桶儲液層、熱水罐內設置有溫度傳感器，所述的料液管道、供水管道、預熱管道、循環管道、熱水排放管內設置有氣動執行閥，預熱管道內設置有單向變量泵，供水管道、循環管道內設置有球閥，所述的plc控制器與氣動執行閥、攪拌電機、溫度傳感器、單向變量泵、球閥連接。
5.進一步的，所述的蒸汽盤管與蒸汽輸入管、蒸汽輸出管連接，蒸汽輸入管、蒸汽輸出管上設置有冷凝水排放管，冷凝水排放管內依次設置有球閥、過濾器、疏水閥，冷凝水排放管外設置有手動閥，手動閥一端連接于過濾器前端另一端連接與疏水閥后端，所述的球閥與plc控制器連接。
6.進一步的，所述的預熱管道內還設置有手動閥、過濾器、安全閥、減壓閥。
7.進一步的，所述的熱水罐內均勻間隔設置有音叉液位計，音叉液位計與plc控制器連接。
8.進一步的，所述的料液桶儲液層開設有清洗進液口、清洗出液口，清洗進液口通過
清洗管道與供水管道連接，清洗管道上依次設置有手動閥、氣動執行閥，所述的氣動執行閥與plc控制器連接。
9.進一步的，所述的供水管道、預熱管道、蒸汽輸入管上設置有壓力表，壓力表與plc控制器連接。
10.進一步的，所述的料液桶外設置有保溫層，保溫層包裹料液桶預熱層。
11.本實用新型有益效果：通過水浴加熱實現對糖料液的穩定預熱、加熱。使用本裝置對糖料液進行自循環恒溫控制，可保證糖料液溫度穩定，杜絕因糖料液溫度波動引起的煙葉吸料不均，溫度波動，減少糖料液浪費，提高煙草抽吸味道及吸料效果。
附圖說明

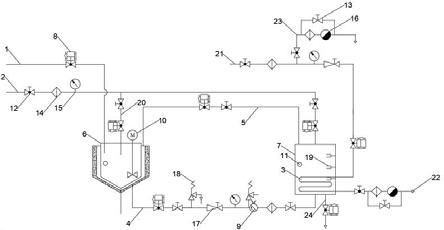

12.圖1為本實用新型結構示意圖。
13.圖中，1-料液管道、2-供水管道、3-蒸汽盤管、4-預熱管道、5-循環管道、6-料液桶、7-熱水罐、8-氣動執行閥、9-單向變量泵、10-攪拌電機、11-溫度傳感器、12-球閥、13-手動閥、14-過濾器、15-壓力表、16-疏水閥、17-減壓閥、18-安全閥、19-音叉液位計、20-清洗管道、21-蒸汽輸入管、22-蒸汽輸出管、23-冷凝水排放管、24-熱水罐排放管。
具體實施方式
14.為了使本實用新型的目的、技術方案和有益效果更加清楚，下面將結合附圖，對本實用新型的優選實施例進行詳細的說明，以方便技術人員理解。
15.如圖1所示，一種裝置煙草糖料液自循環恒溫控制裝置，包括料液管道1、供水管道2、蒸汽盤管3、預熱管道4、循環管道5、料液桶6、熱水罐7、氣動執行閥8、單向變量泵9、攪拌電機10、溫度傳感器11、熱水排放管24、plc控制器，所述的料液桶6分為儲液層、預熱層，預熱層設置于儲液層外，儲液層內設置有攪拌電機10，攪拌電機10與plc控制器連接，plc控制器控制攪拌電機轉動，儲液層開設有料液進口、料液出口，料液進口與料液管道1連接，料液管道1上設置有氣動執行閥8，氣動執行閥8與plc控制器連接，此氣動執行閥8控制料液注入，料液出口與后端加料機連接，對加料機進行加料。所述的預熱層開設有進液口，循環口，預熱層對料液層內糖料液進行預熱，所述的熱水罐7內設置有蒸汽盤管3，蒸汽盤管3通過注入蒸汽對熱水罐內預熱水進行加熱，熱水罐7設有注水口、出水口、循環口，熱水罐7注水口與供水管道2連接，供水管道2向熱水罐7注入軟水，供水管道2上依次設置有球閥12、氣動執行閥8，球閥12控制預熱水注入流量，氣動執行閥8控制預熱水注入通斷，除球閥12及氣動執行閥8外注水管道上還常規設置有過濾器14、過濾器14對注入水進行過濾，避免雜質阻塞管道。熱水罐7出水口與料液桶6預熱層進液口通過預熱管道4連接，預熱管道4內設置有氣動執行閥8、單向變量泵9，單向變量泵9將加熱后的水泵送至料液桶6預熱層，熱水罐7循環口與料液桶6預熱層循環口通過循環管道4連接，循環管道4上設置有氣動執行閥8、球閥12，預熱層內預熱水注滿后預熱水從循環口溢流入循環管道5，預熱水通過循環管道5循環回?zé)崴?、熱水罐7排放口與熱水排放管24連接，熱水排放管24內設置有氣動執行閥8，氣動執行閥8控制熱水罐7內水的排放，所述的料液桶6儲液層、熱水罐7內設置有溫度傳感器11，溫度傳感器11與plc控制器連接，plc控制器根據溫度傳感器11檢測溫度驅動氣動執行閥8、單向變量泵9、球閥12動作。
16.進一步的，所述的蒸汽盤管3與蒸汽輸入管21、蒸汽輸出管22連接，蒸汽輸入管21、蒸汽輸出管22上設置有冷凝水排放管23，冷凝水排放管23內依次設置有球閥12、過濾器14、疏水閥16，冷凝水排放管23外設置有手動閥13，手動閥13一端連接于過濾器14前端另一端連接與疏水閥16后端，所述的球閥12與plc控制器連接。冷凝水排放管23將冷凝水排出保證進入蒸汽盤管3熱交換的蒸汽基本為蒸汽，當蒸汽盤管3才注入蒸汽時管道較冷，冷凝水較多，通過手動閥13直接排放冷凝水，待通入一段時間蒸汽后，管道溫度上升，關閉手動閥13，使用上方過濾器14及疏水閥16自動排放冷凝水。
17.進一步的，所述的預熱管道4內還設置有手動閥13、過濾器14、安全閥18、減壓閥17。預熱管道內預熱水溫度較高，為保證管道安全性，設置安全閥18，減壓閥17，本實施例中，設置有兩個安全閥18，一個設置于單向變量泵9后端，避免單向變量泵9故障影響管道輸送，此安全閥18后端設置減壓閥17，通過減壓閥17降低泵送預熱水壓力，減壓閥17后端設置有另一安全閥18，此安全閥避免減壓閥17故障影響管道輸送。預熱管道4因需要實時通過高溫高壓液體，為保證安全運行，需要日常維護檢修，本實施例中，設置有兩個手動閥13，兩個手動閥13設置于預熱管道4首端、尾端，需要檢修時，工作人員斷開兩個手動閥13對單向變量泵9、減壓閥17、安全閥18及輸送管路進行檢修，為避免預熱水內存在雜質堵塞預熱管道4，預熱管道4內還設置有過濾器14，通過過濾器14過濾雜質。
18.進一步的，所述的熱水罐7內均勻間隔設置有音叉液位計19，音叉液位計19與plc控制器連接。音叉液位計19檢測熱水罐7內液位高度，避免熱水罐7液位超高溢出或液位過低干燒。
19.進一步的，所述的供水管道2、預熱管道4、蒸汽輸入管21上設置有壓力表15，壓力表15與plc控制器連接。通過設置壓力表檢測各管理壓力情況，避免超壓損壞管路。
20.本實用新型的工作過程：料液注入料液桶6，供水管道向熱水罐7注水，蒸汽盤管3內通入熱蒸汽對熱水罐7進行加熱，預熱管道4內單向變量泵9啟動將加熱后的水注入料液桶6預熱層，進行對糖料液的水浴加熱，循環管道5內氣動執行閥8，球閥12打開，自循環啟動，預熱層內的水持續循環。使用料液溫度實際值減去料液溫度設定值，當差值大于-1時，進行糖料液預加熱，此時，熱水罐7溫度設定值固定為85℃，采用高溫循環水使料液溫度快速上升；當料液溫度實際值與設定值的差值小于等于-1時，進行糖料液恒溫控制，熱水罐7溫度設定值開始采用pid控制，通過糖料液溫度實際值、熱水罐水位高度、pid調節上限及下限值，其中pid調節上限=糖料液溫度設定值+4，pid調節下線=糖料液溫度設定值+0.5，對熱水罐7的蒸汽盤管3的氣動執行閥8和供水管道2、熱水排放管24的氣動執行閥8進行控制，即當達到調節上限時，此時熱水罐實際水溫為糖料液溫度設定值+4，蒸汽盤管3前蒸汽注入管21氣動執行閥8關閉，同時熱水罐供水管道2中氣動執行閥8開啟10秒，熱水排放管24中的氣動執行閥8開啟10秒，即補充冷水的同時排除高溫?zé)崴划?dāng)達到調節下限時，熱水罐7實際水溫為糖料液溫度設定值+0.5，蒸汽盤管3前蒸汽注入管21氣動執行閥8開啟，同時熱水罐供水管路2中氣動執行閥8關閉，熱水排放管24中的氣動執行閥8關閉，即重新啟用蒸汽通入蒸汽盤管加熱熱水罐熱水；從而保證熱水罐7溫度實際值能穩定在熱水罐7恒定溫度設定值上下2℃。通過控制對熱水罐水溫7，從而實現對糖料液溫度的控制實現自動控制料液溫度的目的。
21.最后說明的是，以上優選實施例僅用于說明實用新型的技術方案，而非限制盡管
通過上述優選實施例已經對本實用新型進行了詳細的描述，但本領域技術人員應當理解可以在形式上和細節上對其做出各種改變，而不偏離本實用新型的保護范圍。
