一種智能呼啦圈的制作方法

來源:泰然健康網 時間:2024年12月11日 13:51

一種智能呼啦圈的制作方法

1.本發明涉及健身器材技術領域,具體講的是一種智能呼啦圈。

背景技術:

2.呼啦圈又稱健身圈,由于其輕便美觀,練習活動占地不大,很快成為一項老少皆宜的運動健身項目。熟練者能獲得腰腹肌肉、臀部肌肉、腿部肌肉較好的運動與發展,能有效提高人體腰、髖、膝關節的靈活性、柔韌性。呼拉圈除了可當成一般健身器材之外,也常用于比賽、雜技表演,或當成減肥用具等使用?,F(xiàn)有技術的呼啦圈其結構為一環形的圈體,用戶將圈體套設在腰部,利用腰部的扭轉使呼啦圈沿腰部周向做旋轉運動,但該傳統的呼啦圈在使用時,經常掉落,操作不便,特別是初學者使用非常麻煩。因此,市場上出現一種智能呼啦圈,將呼啦圈固定在腰部,該呼啦圈上設有可沿呼啦圈周向滑動的甩錘,利用腰部扭轉的力量使甩錘沿呼啦圈周向轉動,以達到鍛煉腰部力量的目的。如公開號為cn107456702a、名稱為一種智能呼啦圈的專利申請,其結構包括固定結構和甩錘,所述甩錘與固定結構滑動連接,所述固定結構包括圈體,所述圈體上套設有用于調節圈體大小的調節單元,所述調節單元可以調節圈體的大小,從而調節呼啦圈套在使用人員腰上的松緊度,方便使用人員使用,所述調節單元向圈體內的側面設有壓板,所述壓板壓在使用人員的腹部上,可以起到保護使用人員腹部的作用。再如公開號為cn210873909u、名稱為一種智能呼啦圈的專利申請,其結構包括主框和活動機構,所述主框的內壁右側活動安置有副框,且副框的外壁一側活動設置有固定栓,所述活動機構活動設置于主框的內壁,且主框的外壁右側活動安置有活動框,所述活動框的頂部活動連接有定位栓,所述主框的外壁另一側活動設置有緩震機構。再如公開號為 cn214388659u、cn212817804u、cn212593697u的智能呼啦圈,其壓板的背面均連接有螺桿,利用轉動螺桿來調節壓板伸出的長度,從而調節腰圍的大??;上述現有技術的智能呼啦圈在使用中均存在以下不足:首先,呼啦圈與腰部之間的固定,采用縮小圈體大小或是在圈體內側設置彈簧等緩震機構來實現呼啦圈與腰部之間的固定,其操作較為麻煩,特別是壓板利用彈簧的彈力來貼緊腹部的呼啦圈,其壓板與腹部之間雖然具有彈性緩沖,但是腰部扭動時圈體的上下晃動幅度較大,導致甩錘旋轉不穩定;其次,采用螺桿式連接的壓板其徑向調節的幅度較小,使用人群范圍較窄;再者,連接壓板的螺桿一般是沿圈體的徑向設置的,在人體扭腰運動的過程中,扭腰的力對連接壓板的螺桿施加偏離螺桿軸向的剪切力,這樣導致螺桿上螺紋的損壞甚至螺桿斷裂;另外,壓板的伸縮調節,必須使壓板和螺桿同時旋轉調節,這樣就要求先調節好壓板伸出的長度,然后再戴在人體的腹部,壓板的伸縮調節操作非常不便。

技術實現要素:

3.本發明要解決的技術問題是,克服以上現有技術的缺陷,提供一種在調節腰圍大小時,壓板的調節簡單、方便,調節范圍大,且壓板的連接穩定、使用壽命長的智能呼啦圈。
4.本發明的技術解決方案是,提供一種具有以下結構的智能呼啦圈:它包括
5.環形圈體,其外側壁上設有沿其周向設置的環形滑槽;
6.滑塊,間隙配合在環形滑槽內且可沿環形滑槽旋轉;
7.甩錘,設置在環形圈體的外側并與滑塊連接;它還包括
8.至少一個與人體腹部相抵的壓板;
9.折疊支架,設置在環形圈體和壓板之間,所述的折疊支架包括第一支桿和第二支桿,所述第一支桿的第一端與環形圈體鉸接,第一支桿的第二端與壓板鉸接,所述第二支桿的第一端可沿環形圈體的周向滑動配合在環形圈體內,且第二支桿的第二端與壓板鉸接;
10.驅動件,連接在環形圈體上,所述的驅動件與第二支桿的第一端連接,用于驅動第二支桿的第一端在環形圈體內滑動,使折疊支架展開或折疊,以調節壓板相對于環形圈體的距離。
11.作為優選,所述的第一支桿和第二支桿關于壓板的中心線對稱設置;且第一支桿和第二支桿第一端之間的距離大于第二端之間的距離。
12.作為優選,所述的環形圈體內設有沿環形圈體周向延伸的滑道,所述第二支桿的第一端滑動配合在滑道內。
13.作為優選,所述的驅動件沿環形圈體的周向滑動配合在環形圈體上,且所述的滑道內滑動連接一弧形滑桿,所述的弧形滑桿一端與第二支桿的第一端連接,弧形滑桿的另一端與驅動件連接。
14.作為優選,所述的驅動件上設置有鎖緊機構,所述的鎖緊機構用于使驅動件處于鎖緊狀態或釋放狀態,鎖緊狀態下,驅動件相對于環形圈體位置固定,壓板相對于環形圈體的距離固定,釋放狀態下,驅動件沿環形圈體的周向滑動,壓板相對于環形圈體的距離可調節。
15.作為優選,所述環形圈體上設有沿環形圈體長度方向延伸的弧形滑孔,所述的驅動件滑動配合在弧形滑孔內;所述的驅動件上螺紋連接一旋鈕,且旋鈕設置在環形圈體的外側;所述的旋鈕在旋緊狀態下,使驅動件鎖定在環形圈體上,且在旋松狀態下,驅動件在環形圈體上可滑動調節位置。
16.作為優選,所述的壓板為兩個:第一壓板和第二壓板,所述的折疊支架為兩個:第一折疊支架和第二折疊支架;所述的第一折疊支架連接第一壓板和環形圈體,且第二折疊支架連接第二壓板和環形圈體;所述環形圈體內設有沿環形圈體周向延伸的弧形滑道,所述的弧形滑道內滑動配合一弧形滑桿,所述的弧形滑桿分別與第一折疊支架和第二折疊支架的第二支桿的第一端連接,所述的驅動件與弧形滑桿連接。
17.作為優選,所述弧形滑桿的兩端均折彎形成兩個折彎軸:第一折彎軸和第二折彎軸;兩個折疊支架的第二支桿的第一端分別與第一折彎軸和第二折彎軸鉸接;所述環形圈體上設有沿環形圈體長度方向延伸的弧形滑孔,所述的第一折彎軸自內向外伸出弧形滑孔并形成所述的驅動件,所述第一折彎軸伸出弧形滑孔的部分螺紋連接一旋鈕,所述的旋鈕可用于將第一折彎軸固定在環形圈體上。
18.作為優選,所述弧形滑孔兩側的環形圈體上設有多個沿弧形滑孔長度方向分布的定位齒;所述旋鈕下方的驅動件上滑動套設一壓塊,且壓塊的底部設有與定位齒相配卡接的鎖齒。
19.作為優選,所述環形圈體的內側壁上設有沿環形圈體長度方向延伸的開口,所述
第一支桿的第一端和第二支桿的第一端均間隙配合在開口內,所述開口外緣的環形圈體的內側壁上設有沿開口周向設置且徑向外凸的環形壁。
20.作為優選,所述的環形圈體包括兩個呈弧形設置的第一圈體和第二圈體,所述第一圈體的第一端與第二圈體的第一端鉸接;第一圈體的第二端連接有插頭,第二圈體的第二端設有供插頭插接的插槽,且第一圈體第二端的插頭與第二圈體第二端的插槽插接。
21.作為優選,所述的插頭包括兩個對稱設置的插件,且兩個插件之間連接有彈性件;所述兩個插件的外側壁上均連接有向外凸出的按鈕,所述的第一圈體上設有兩個按鈕孔,所述兩個插件的按鈕分別間隙配合在兩個按鈕孔內;所述兩個插件的自由端分別連接有外凸的卡塊,所述插槽的內側壁上設有供卡塊彈性卡接的卡槽。
22.采用以上結構后,本發明一種智能呼啦圈與現有技術相比,具有以下優點:
23.1、相對于現有技術中壓板通過螺桿與環形圈體連接的結構,本發明智能呼啦圈壓板通過折疊支架與環形圈體連接,且折疊支架由第一支桿和第二支桿組成,壓板的連接結構更加穩定、牢固,使用壽命較長;而且采用驅動件來驅動第二支桿的第一端在環形圈體內滑動,從而使折疊支架展開或折疊,該折疊支架的展開范圍較大,使壓板相對于環形圈體的距離調節幅度大,從而可滿足不同腰圍人群的使用,其使用范圍較廣;再者,只需要使驅動件動作即可調節第一支桿和第二支桿之間的角度,從而實現壓板的位置調節,其操作簡單、方便。
24.2、將折疊支架的第一支桿和第二支桿設置為關于壓板的中心線對稱,且第一支桿和第二支桿第一端之間的距離大于第二端之間的距離;這樣第一支桿和第二支桿呈“八”字形設置,在環形圈體被人體帶動運動時,人體對壓板的力施加在第一支桿和第二支桿上,并被均勻分散在環形圈體上;人體對壓板施加的力,一般是沿環形圈體周向旋轉的方向,由于第一支桿和第二支桿的角度設置,使壓板上的力沿第一支桿或第二支桿的軸向或壓板上的力大部分沿第一支桿或第二支桿的軸向施加在環形圈體上;這樣相對于現有技術中,扭腰的力對連接壓板的螺桿施加偏離螺桿軸向的剪切力而言,該第一支桿和第二支桿形成的折疊支架更不易被損壞,使用壽命更長。
25.3、驅動件上鎖緊機構的設置,可使驅動件鎖緊在其行程的任一位置上,從而使壓板在位置調節后其結構更加穩定、牢固,且該驅動件在環形圈體上的滑動調節無檔位限制,從而使壓板相對于環形圈體的距離調節范圍更大,可滿足不同用戶的需求;而且,用戶將環形圈體戴在腹部位置即可方便調節壓板與腹部的接觸,而無需將環形圈體取下后調節,其操作非常方便。
26.4、本發明的智能呼啦圈,壓板和壓板對應的折疊支架均設置為兩個,且在環形圈體內設有弧形滑道,弧形滑道內滑動配合一弧形滑桿,該弧形滑桿分別與兩個折疊支架中的第二支桿的第一端連接,這樣該弧形滑桿在驅動件的驅動下可帶動兩個折疊支架同時展開或同時折疊;弧形滑桿的設置使壓板實現聯動,在壓板位置調節時,只需操作驅動件即可對所有壓板進行距離調節,而且壓板距離調節只需要一步操作即可完成,壓板距離調節的操作非常簡單、方便。
27.5、弧形滑孔兩側的環形圈體上設置的定位齒與驅動件上的壓塊和旋鈕的配合,在旋鈕處于旋緊狀態下,壓塊的鎖齒與定位齒的卡接配合使驅動件的位置鎖定,該定位齒與壓塊上鎖齒的設置使驅動件的位置鎖定的更加牢固。
28.6、環形圈體內側壁上開口外緣的環形壁的設置,對第一支桿和第二支桿與環形圈體的連接部起到保護作用,可防止第一支桿和第二支桿轉動時對環形圈體造成損壞或防止第一支桿和第二支桿折斷。
附圖說明

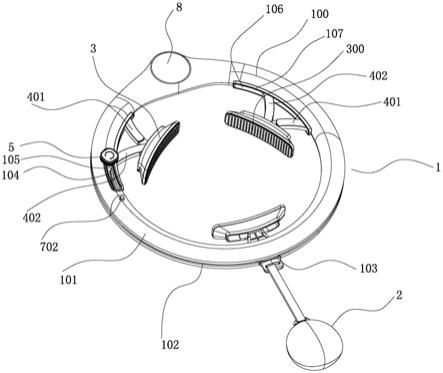

29.圖1是本發明一種智能呼啦圈的結構示意圖。
30.圖2是本發明一種智能呼啦圈的正面結構示意圖。
31.圖3是本發明一種智能呼啦圈的內部結構示意圖。
32.圖4是本發明一種智能呼啦圈的第一圈體的組裝結構示意圖。
33.圖5是本發明一種智能呼啦圈的第一圈體的另一角度組裝結構示意圖。
34.圖6是本發明一種智能呼啦圈的鎖緊機構的組裝結構示意圖。
35.圖7是本發明一種智能呼啦圈的弧形滑桿的連接結構示意圖。
36.圖8是本發明一種智能呼啦圈的鎖緊機構的剖視結構示意圖。
37.圖9是本發明一種智能呼啦圈的第一圈體和第二圈體的連接結構示意圖。
38.如圖所示:
39.1、環形圈體,100、第一圈體,101、第二圈體,102、環形滑槽,103、滑塊,104、弧形滑孔,105、定位齒,106、開口,107、環形壁,108、滑道,109、第一連接軸,110、第二連接軸,111、插銷,112、凸壁,113、弧形缺口,2、甩錘,3、第一壓板,300、第二壓板,4、第一折疊支架,400、第二折疊支架,401、第一支桿,402、第二支桿,403、第一安裝孔,404、第二安裝孔,5、旋鈕,500、壓塊,501、鎖齒,502、中心孔,6、弧形滑桿, 600、第一折彎軸,601、第二折彎軸,7、插頭,700、插件,701、卡塊,702、按鈕,8、顯示屏。
具體實施方式
40.下面結合附圖和具體實施例對本發明作進一步詳細說明。
41.在本發明的描述中,需要理解的是,術語“上”、“下”、“頂”、“底”、“內”、“外”等指示的方位或位置關系為基于附圖所示或?qū)嶋H使用過程中的方位或位置關系,僅是為了便于描述本發明和簡化描述,而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作,因此不能理解為對本發明的限制。此外,術語“第一”、“第二”、“第三”、“第四”等僅用于描述目的,而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量。
42.實施例一:
43.參見圖1~圖9所示;
44.本實施例公開一種智能呼啦圈,它包括環形圈體1,在本實施例中,該環形圈體1包括兩個呈弧形設置的第一圈體100和第二圈體101,第一圈體100的第一端與第二圈體101的第一端鉸接;第一圈體100的第二端連接有插頭7,第二圈體101的第二端設有供插頭7插接的插槽,且第一圈體100第二端的插頭7與第二圈體101第二端的插槽插接。這樣第一圈體100相對于第二圈體101可轉動打開或關閉,具體地,第一圈體100的第一端連接一插銷 111,該插銷111的自由端與第二圈體101的第一端通過銷軸可轉動連接;第一圈體100第二端的插頭7包括兩個對稱設置的插件700,且兩個插件700之間連接有彈性件;所述兩個插件
700的外側壁上均連接有向外凸出的按鈕702,所述的第一圈體100上設有兩個按鈕702 孔,所述兩個插件700的按鈕702分別間隙配合在兩個按鈕702孔內;所述兩個插件700的自由端分別連接有外凸的卡塊701,第二圈體101第二端的插槽的內側壁上設有供卡塊701 彈性卡接的卡槽。這樣,第一圈體100第二端的插頭7插接在第二圈體101第二端的插槽內且兩個插件700上的卡塊701卡接在卡槽內,使第一圈體100第二端和第二圈體101第二端連接;當克服彈性件的彈力,按下兩個插件700的按鈕702,可使卡塊701脫離卡槽,從而使插頭7從插槽中脫離,第一圈體100和第二圈體101的第二端可相對打開,這樣方便用戶將呼啦圈佩戴在腹部上或從腹部上解除。在其他實施例中,所述的環形圈體1可以為整個圈體,也可以為三個、四個等多個圈體收尾連接組成的的環形圈體1。
45.在本實施例中,該環形圈體1的外側壁上設有沿其周向設置的環形滑槽102;環形滑槽 102內間隙配合有滑塊103,滑塊103可沿環形滑槽102旋轉且滑塊103不會脫離環形滑槽 102,在本實施例中,為了使滑塊103旋轉的更加順暢、無噪音或低噪音,在滑塊103上設置多個滑輪,該滑輪與環形滑槽102的內壁滑動或滾動連接。該智能呼啦圈的環形圈體1的外側設有與滑塊103連接的甩錘2。在人體扭動時,可帶動環形圈體1動作,從而使甩錘2連同滑塊103繞環形滑槽102的周向旋轉,這樣起到腰部鍛煉的目的。
46.該智能呼啦圈環形圈體1的內側設有至少一個與人體腹部相抵的壓板;該壓板的數量可以為一個、兩個、三個或四個等,具體數量可根據需要設置,在本實施例中,壓板的數量為一個,壓板靠近人體腹部一側的外側壁設置為與腹部弧度相配的弧形,且壓板的弧形外側壁上分布有多個按摩凸起,壓板與環形圈體1之間設有折疊支架,該折疊支架可展開或折疊,在本實施例中,所述的折疊支架包括第一支桿401和第二支桿402,第一支桿401和第二支桿402均為弧形設置,且第一支桿401和第二支桿402關于壓板的中心線對稱設置;第一支桿401和第二支桿402第一端之間的距離大于第二端之間的距離。第一支桿401的第一端與環形圈體1鉸接,第一支桿401的第二端與壓板鉸接,所述第二支桿402的第一端可沿環形圈體1的周向滑動配合在環形圈體1內,且第二支桿402的第二端與壓板鉸接;該智能呼啦圈的環形圈體1上連接有驅動件,所述的驅動件與第二支桿402的第一端連接,用于驅動第二支桿402的第一端在環形圈體1內滑動,使折疊支架展開或折疊,以調節壓板相對于環形圈體1的距離。該智能呼啦圈相對于現有技術中壓板通過螺桿與環形圈體1連接的結構,本發明智能呼啦圈壓板通過折疊支架與環形圈體1連接,且折疊支架由第一支桿401和第二支桿402組成,使壓板的連接結構更加穩定、牢固,使用壽命較長;而且采用驅動件來驅動第二支桿402的第一端在環形圈體1內滑動,從而使折疊支架展開或折疊,該折疊支架的展開范圍較大,使壓板相對于環形圈體1的距離調節幅度大,從而可滿足不同腰圍人群的使用,其使用范圍較廣;再者,只需要使驅動件動作即可調節第一支桿401和第二支桿402之間的角度,從而實現壓板的位置調節,其操作簡單、方便。折疊支架的第一支桿401和第二支桿 402呈“八”字形設置,在環形圈體1被人體帶動運動時,人體對壓板的力施加在第一支桿 401和第二支桿402上,并被均勻分散在環形圈體1上;人體對壓板施加的力,一般是沿環形圈體1周向旋轉的方向,由于第一支桿401和第二支桿402的角度設置,使壓板上的力沿第一支桿401或第二支桿402的軸向或壓板上的力大部分沿第一支桿401或第二支桿402的軸向施加在環形圈體1上;這樣相對于現有技術中,扭腰的力對連接壓板的螺桿施加偏離螺桿軸向的剪切力而言,該第一支桿401和第二支桿402形成的折疊支架更不易被損壞,使用壽命更長。
47.在該實施例中,驅動件沿環形圈體1的周向滑動配合在環形圈體1上,且驅動件上設置有鎖緊機構,所述的鎖緊機構用于使驅動件處于鎖緊狀態或釋放狀態,鎖緊狀態下,驅動件相對于環形圈體1位置固定,壓板相對于環形圈體1的距離固定,釋放狀態下,驅動件沿環形圈體1的周向滑動,壓板相對于環形圈體1的距離可調節。具體地,環形圈體1上設有沿環形圈體1長度方向延伸的弧形滑孔104,所述的驅動件滑動配合在弧形滑孔104內;所述的驅動件上螺紋連接一旋鈕5,且旋鈕5設置在環形圈體1的外側;所述的旋鈕5在旋緊狀態下,使驅動件鎖定在環形圈體1上,且在旋松狀態下,驅動件在環形圈體1上可滑動調節位置。在本實施例中,驅動件直接與第二支桿402的第一端連接,該驅動件滑動設置在環形圈體1上,利用驅動件的滑動來帶動第二支桿402的第一端滑動;在其他實施例中,驅動件也可以轉動連接在環形圈體1上,驅動件上卷繞有拉繩,拉繩的自由端與第二支桿402的第一端連接,且第一支桿401和第二支桿402之間連接有扭簧,該扭簧給第二支桿402施加的力與拉繩給第二支桿402施加的力的方向相反;在轉動驅動件時,驅動件卷繞拉繩,從而帶動第二支桿402的第一端在環形圈體1內滑動;驅動件釋放拉繩時,第二支桿402的第一端在扭簧的彈力下帶動第二支桿402的第一端沿環形圈體1反向滑動;該鎖緊機構用于限制驅動件轉動,可采用銷、鎖緊螺絲、棘齒等方式實現。
48.再次參見圖4所示,在本實施例中,所述的環形圈體1內設有沿環形圈體1周向延伸的滑道108,所述第二支桿402的第一端滑動配合在滑道108內。該滑道108的設置進一步限定了第二支桿402的第一端的運動軌跡,使折疊支架的展開和折疊動作更加流暢;為了使驅動件更好地驅動第二支桿402的第一端動作,所述的滑道108內滑動連接一弧形滑桿6,所述的弧形滑桿6一端與第二支桿402的第一端連接,弧形滑桿6的另一端與驅動件連接。且為了使弧形滑桿6在滑道108內滑動流暢,在滑道108的內壁上設有多個沿滑道108長度方向分布且沿滑道108徑向延伸的凸壁112,所述的凸壁112上設有弧形缺口113,弧形缺口 113的內壁凸出設置在滑道108內,所述弧形滑桿6的外側壁與弧形缺口113的內壁滑動配合;這樣減少了弧形滑桿6與滑道108的接觸面積,從而使弧形滑桿6的運動阻力減小,弧形滑桿6在滑道108內的運動更加流暢,滑動摩擦間的噪音較小,用戶體驗感好。
49.參見圖6~圖8所示,在本實施例中,該鎖緊機構采用在弧形滑孔104兩側的環形圈體1 上設有多個沿弧形滑孔104長度方向分布的定位齒105;所述旋鈕5下方的驅動件上滑動套設一壓塊500,且壓塊500的底部設有與定位齒105相配卡接的鎖齒501;在本實施例中,所述的壓塊500通過其中心孔502間隙套設在驅動件上。在旋鈕5處于旋緊狀態下,壓塊500 的鎖齒501與定位齒105的卡接配合使驅動件的位置鎖定,該定位齒105與壓塊500上鎖齒 501的設置使驅動件的位置鎖定的更加牢固。
50.在本實施例中,所述的環形圈體1上設有顯示屏8且環形圈體1內設有計數模塊,該計數模塊用于將滑塊103旋轉的圈數顯示在顯示屏8上。基座上的顯示屏8及計數模塊的設置可以方便用戶計算甩錘2旋轉的圈數,以及計算在運動的過程中消耗的能量,方便用戶使用。
51.實施例二:
52.參見圖2~圖7所示,該智能呼啦圈的環形圈體1上設置的壓板數量為兩個:第一壓板3 和第二壓板300,折疊支架的數量也為兩個:第一折疊支架4和第二折疊支架400;所述的第一折疊支架4連接第一壓板3和環形圈體1,且第二折疊支架400連接第二壓板300和環
形圈體1;具體一并參見圖5和圖7所示,第一折疊支架4的第一支桿401的第一端設有第一安裝孔403,環形圈體1的內部設有第一連接軸109,所述的第一安裝孔403可轉動連接在第一連接軸109上;第二折疊支架400的第一支桿401的第一端設有第一安裝孔403,環形圈體1的內部設有第二連接軸110,所述第二折疊支架400的第一支桿401的第一安裝孔403 可轉動連接在第二連接軸110上;所述環形圈體1內設有沿環形圈體1周向延伸的弧形滑道 108,所述的弧形滑道108內滑動配合一弧形滑桿6,所述的弧形滑桿6分別與第一折疊支架 4和第二折疊支架400的第二支桿402的第一端連接,所述的驅動件與弧形滑桿6連接。這樣該弧形滑桿6在驅動件的驅動下可帶動兩個折疊支架同時展開或同時折疊;弧形滑桿6的設置使壓板實現聯動,在壓板位置調節時,只需操作驅動件即可對所有壓板進行距離調節,而且壓板距離調節只需要一步操作即可完成,壓板距離調節的操作非常簡單、方便。
53.在本實施例中,弧形滑桿6的兩端均折彎形成兩個折彎軸:第一折彎軸600和第二折彎軸601;兩個折疊支架的第二支桿402的第一端分別設有第二安裝孔404,兩個折疊支架的第二支桿402通過第二安裝孔404分別與第一折彎軸600和第二折彎軸601鉸接;所述環形圈體1上設有沿環形圈體1長度方向延伸的弧形滑孔104,所述的第一折彎軸600自內向外伸出弧形滑孔104并形成所述的驅動件,所述第一折彎軸600伸出弧形滑孔104的部分螺紋連接一旋鈕5,所述的旋鈕5可用于將第一折彎軸600固定在環形圈體1上。這樣設置,結構更加簡單,使第一折彎軸600形成所述的驅動件,避免另設與弧形滑桿6連接的驅動件。一并參見圖6~圖8所示,弧形滑孔104兩側的環形圈體1上設有多個沿弧形滑孔104長度方向分布的定位齒105;所述旋鈕5下方的驅動件上滑動套設一壓塊500,且壓塊500的底部設有與定位齒105相配卡接的鎖齒501。在旋鈕5處于旋緊狀態下,壓塊500的鎖齒501與定位齒105的卡接配合使驅動件的位置鎖定,該定位齒105與壓塊500上鎖齒501的設置使驅動件的位置鎖定的更加牢固。
54.本實施例的其他技術方案如上述實施例一,本實施例不做重復描述。
55.實施例三:
56.該智能呼啦圈的環形圈體1上設置的壓板數量為三個,同時,折疊支架的數量也設置與壓板相配套的三個,所述弧形滑桿6同時與三個折疊支架的第二支桿402的第一端連接,這樣驅動件帶動弧形滑桿6動作時,可同時調節三個折疊支架的展開或折疊。在其他實施例中,所述壓板和折疊支架的數量也可以設置為四個、五個或多個等。
57.本實施例的其他技術方案如上述實施例一,本實施例不做重復描述。
58.實施例四:
59.參見圖3和圖6所示,該智能呼啦圈的環形圈體1的內側壁上設有沿環形圈體1長度方向延伸的開口106,所述第一支桿401的第一端和第二支桿402的第一端均間隙配合在開口 106內,所述開口106外緣的環形圈體1的內側壁上設有沿開口106周向設置且徑向外凸的環形壁107。環形圈體1內側壁上開口106外緣的環形壁107的設置,對第一支桿401和第二支桿402與環形圈體1的連接部起到保護作用,可防止第一支桿401和第二支桿402轉動時對環形圈體1造成損壞或防止第一支桿401和第二支桿402折斷。
60.以上所述,僅為本發明的具體實施方式,但本發明的保護范圍并不局限于此,任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內,可輕易想到的變化或替換,都應涵蓋在本發明的保護范圍之內。因此,本發明的保護范圍應以權利要求的保護范圍為準。
