本發明涉及甌塑塑形技術領域，尤其涉及一種多功能甌塑塑形工具。

背景技術：

甌塑俗稱彩色油坭塑，又稱“彩色浮雕”，是浙江溫州獨有的民間藝術，地方傳統工藝美術品之一，并被列入國家非物質文化遺產。它是用桐油和泥碾細合成為原料，運用堆塑技藝的手法，用于裝飾寺院、廟宇門壁和民間嫁妝品，如梳妝盒以及家具漆器等。源于漢代，由中國漆器藝術中的堆漆工藝發展演化而成，色彩豐富，技法繁多，題材廣泛，規格不限，廣泛應用于建筑浮雕、壁畫、裝飾圖案及藝術掛件等。“甌塑”與“黃楊木雕”“東陽木雕”“青田石雕”并稱“浙江三雕一塑”。而且，保護非物質文化遺產作為如今文化保護的潮流受到越來越多人的重視。然而在知識產權領域，這些非物質文化遺產相關的方法及工具的專利寥寥可數。近些年來，在所有藝人的不斷努力下，作品大膽地以新的形式和內容走向千家萬戶，家庭裝飾性壁掛成為它的主要形式，這種形式繼承著傳統堆砌工藝的使用性和觀賞性。各種題材，風格的壁掛也反映出現今的人們對于美的廣泛理解和追求。同時，一些大型的壁掛作品更是受到人們的喜愛，在北京人民大會堂浙江廳，在國內外的一些博物館、美術館、賓館的大廳內經常能發現它的蹤跡，在北京人民大會堂內、杭州雷峰塔內，還有g(shù)20杭州峰會場、杭州蕭山國際機場內都有展示，作為代表溫州、浙江、中國傳統文化的工藝，如今越來越受重視。

由于傳統的手工藝人較為節儉，其工具多為自己手工制作，一整套“瓦特兒”具有不同規格的數十把，制造一整套需要耗費大量的時間，另一方面，每把全部由優質黃楊木制成，導致每把“瓦特兒”的成本較高，一旦其中一把“瓦特兒”的擠壓件在長時間使用后損壞，需要將整把“瓦特兒”廢棄，也是對材料的浪費，一些手工藝人會將尺寸改小繼續使用，又增加了在工具加工上所消耗的時間。

技術實現要素：

本發明的目的是為了解決現有技術中存在甌塑塑形時來回更換道具浪費時間的缺點，而提出的一種多功能甌塑塑形工具。

為了實現上述目的，本發明采用了如下技術方案：

設計一種多功能甌塑塑形工具，包括刀柄，所述刀柄一端側壁上垂直開設有槽口，所述槽口內活動安裝有旋鈕，所述刀柄靠近槽口的一端端面上垂直開設有插孔，所述插孔內插裝有螺紋桿，且所述螺紋桿一端通過開設螺孔螺紋連接在旋鈕內，所述刀柄靠近螺紋桿的一端端面上同軸線安裝有套管，所述套管遠離刀柄的一端內部截面呈楔形，所述套管內部通過粘合劑膠粘有轉動管，所述轉動管中部與套管內壁之間安裝有o型圈，所述轉動管遠離刀柄的一端兩側對稱安裝有限位鋼珠，所述螺紋桿遠離刀柄的一端延伸至限位鋼珠之間，且所述螺紋桿端部側壁上開設有與限位鋼珠對應的第一滑槽，所述第一滑槽合在限位鋼珠之間，所述套管遠離刀柄的一端通過卡合結構與塑形刀片連接。

優選的，所述粘合劑配方為：10.26%聚乙烯醇，84.93%水，3.74%～4.21%甲醛，0.74～10.53%鹽酸，常溫下混合攪拌均勻，然后向混合液中加入適量的尿素和氫氧化鈉進行中和。

優選的，所述卡合結構包括第二滑槽和楔形管，所述第二滑槽開設在楔形管一端內壁上，所述楔形管端部形狀與套管對應，所述楔形管插裝在套管端部，所述第二滑槽合在限位鋼珠外側。

優選的，所述轉動管與刀柄之間填充有膨脹泡沫，所述螺紋桿靠近楔形管的一端端面上膠粘有防滑墊。

優選的，所述刀柄底部豎直開設有刀槽。

優選的，所述刀柄遠離套管的一端安裝有安裝耳，所述安裝耳之間垂直安裝有轉軸，所述安裝耳通過轉軸與第一壓片轉動連接，所述第一壓片通過固定結構與刻刀刀片連接，所述刻刀刀片刀背處設有加強筋。

優選的，所述固定結構包括第二壓片，所述第一壓片靠近第二壓片的一側垂直安裝有三個立柱，所述立柱通過開孔貫穿刻刀刀片，所述立柱頂端設有凸緣，所述第二壓片上與凸緣對應開設有卡槽，所述凸緣卡合在卡槽內。

優選的，所述第一壓片頂端開設有凹槽，所述安裝耳之間安裝有擋板，所述擋板上豎直安裝有壓縮彈簧，所述壓縮彈簧頂端連接在壓塊底面一端，所述壓塊遠離壓縮彈簧的一端活動連接在安裝耳頂部之間，且壓塊端部同一直線連接有卡鉤，所述卡鉤卡合在凹槽內。

優選的，所述安裝耳靠近刀柄的一端安裝有卡塊，所述刻刀刀片上與卡塊對應開設有半圓形的限位槽。

本發明提出的一種多功能甌塑塑形工具，有益效果在于：該多功能甌塑塑形工具通過旋動旋鈕可以帶動螺紋桿進行旋轉，從而使防滑墊緊貼在塑形刀片上，防止塑形刀片隨意晃動；通過粘合劑對轉動管進行固定，本粘合劑附著力強，強度高，不開裂，不含甲醛，其無臭、無毒，具有優良的粘結性，快干，透氣性好，使面漆更附有流平性，防水性，抗堿性好，無毒，無害，無任何危害人體健康和污染大氣環境的有害物質逸出，屬新型綠色環保產品；通過限位鋼珠、第一滑槽和第二滑槽的相互配合，在不影響塑形刀片旋轉的基礎上對其進行限位。

附圖說明

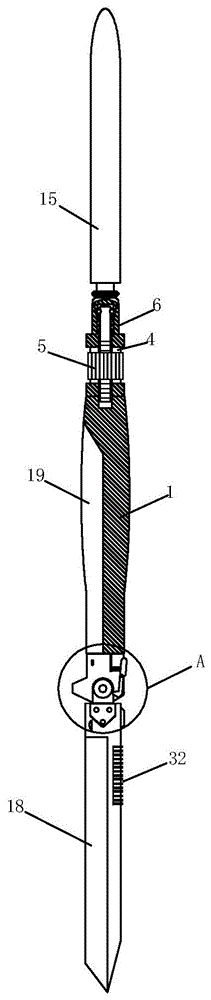

圖1為本發明提出的一種多功能甌塑塑形工具的結構示意圖。

圖2為本發明提出的一種多功能甌塑塑形工具的局部放大圖。

圖3為本發明提出的一種多功能甌塑塑形工具的a處放大圖。

圖4為本發明提出的一種多功能甌塑塑形工具的固定結構放大圖。

圖中：刀柄1、插孔2、螺紋桿3、槽口4、旋鈕5、套管6、轉動管7、膨脹泡沫8、o型圈9、楔形管10、第二滑槽11、第一滑槽12、限位鋼珠13、防滑墊14、塑形刀片15、安裝耳16、轉軸17、卡塊18、刀槽19、擋板20、壓縮彈簧21、壓塊22、卡鉤23、凹槽24、第二壓片25、立柱26、第一壓片27、卡槽28、凸緣29、限位槽30、卡塊31、加強筋32。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。

參照圖1-4，一種多功能甌塑塑形工具，包括刀柄1，刀柄1底部豎直開設有刀槽19，刀柄1一端側壁上垂直開設有槽口4，槽口4內活動安裝有旋鈕5，刀柄1靠近槽口4的一端端面上垂直開設有插孔2，插孔2內插裝有螺紋桿3，螺紋桿3靠近楔形管10的一端端面上膠粘有防滑墊14，且螺紋桿3一端通過開設螺孔螺紋連接在旋鈕5內，刀柄1靠近螺紋桿3的一端端面上同軸線安裝有套管6，套管6遠離刀柄1的一端內部截面呈楔形，套管6內部通過粘合劑膠粘有轉動管7，轉動管7中部與套管6內壁之間安裝有o型圈9，通過旋動旋鈕5可以帶動螺紋桿3進行旋轉，從而使防滑墊14緊貼在塑形刀片15上，防止塑形刀片15隨意晃動。

粘合劑配方為：10.26%聚乙烯醇，84.93%水，3.74%～4.21%甲醛，0.74～10.53%鹽酸，常溫下混合攪拌均勻，然后向混合液中加入適量的尿素和氫氧化鈉進行中和，本粘合劑附著力強，強度高，不開裂，不含甲醛，其無臭、無毒，具有優良的粘結性，快干，透氣性好，使面漆更附有流平性，防水性，抗堿性好，無毒，無害，無任何危害人體健康和污染大氣環境的有害物質逸出，屬新型綠色環保產品。

轉動管7與刀柄1之間填充有膨脹泡沫8，轉動管7遠離刀柄1的一端兩側對稱安裝有限位鋼珠13，螺紋桿3遠離刀柄1的一端延伸至限位鋼珠13之間，且螺紋桿3端部側壁上開設有與限位鋼珠13對應的第一滑槽12，第一滑槽12合在限位鋼珠13之間，套管6遠離刀柄1的一端通過卡合結構與塑形刀片15連接，卡合結構包括第二滑槽11和楔形管10，第二滑槽11開設在楔形管10一端內壁上，楔形管10端部形狀與套管6對應，楔形管10插裝在套管6端部，第二滑槽11合在限位鋼珠13外側。卡合結構通過限位鋼珠13、第一滑槽12和第二滑槽11的相互配合，在不影響塑形刀片15旋轉的基礎上對其進行限位。

刀柄1遠離套管6的一端安裝有安裝耳16，安裝耳16靠近刀柄1的一端安裝有卡塊31，刻刀刀片18上與卡塊18對應開設有半圓形的限位槽30，安裝耳16之間垂直安裝有轉軸17，安裝耳16通過轉軸17與第一壓片27轉動連接，第一壓片27通過固定結構與刻刀刀片18連接，刻刀刀片18刀背處設有加強筋32。固定結構包括第二壓片25，第一壓片27靠近第二壓片25的一側垂直安裝有三個立柱26，立柱26通過開孔貫穿刻刀刀片18，立柱26頂端設有凸緣29，第二壓片25上與凸緣29對應開設有卡槽28，凸緣29卡合在卡槽28內。第一壓片27頂端開設有凹槽24，安裝耳16之間安裝有擋板20，擋板20上豎直安裝有壓縮彈簧21，壓縮彈簧21頂端連接在壓塊22底面一端，壓塊22遠離壓縮彈簧21的一端活動連接在安裝耳16頂部之間，且壓塊22端部同一直線連接有卡鉤23，卡鉤23卡合在凹槽24內。通過第一壓片27、第二壓片25和立柱26的相互配合對刻刀刀片18進行固定，需要更換時，只需向兩側用力就可以打開固定結構，從而對刻刀刀片18進行更滑和檢修。

以上所述，僅為本發明較佳的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內，根據本發明的技術方案及其發明構思加以等同替換或改變，都應涵蓋在本發明的保護范圍之內。
