隨著汽車產業蓬勃發展，越來越多的用戶開始在汽車的基礎功能使用之外追求娛樂功能體驗。在音響技術不斷進步的潮流當中，汽車音響也緊隨著大環境，不斷跟進發展步伐。探究了當下中高檔車型中的沉浸式汽車音響技術，并主要以丹拿公司的汽車音響設計案例及汽車音響后裝技術為分析對象，進一步探究沉浸式汽車音響技術的發展現狀和應用。

關鍵詞：汽車音響; 3D 音響; 沉浸式音響; 環繞聲技術; 丹拿( Dynaudio)

作者：何夢凡，葉思成

01汽車音響中的 3D 環繞聲技術———

以 Dynaudio 汽車音響設計為例

環繞聲技術，旨在將重放信號中的各聲源的方向再現，使欣賞者有一種被來自不同方向的聲音包圍的感覺。與普通的雙聲道立體聲不同，環繞聲至少要有三個聲道以上，并且聽眾需處于各聲道的聲音重放包圍之中［1］。這種方式所產生的重放聲場，除了保留著原信號的聲源方向感外，還伴隨產生圍繞感和擴展感( 聲音擴散或有延時、混響的聽覺感受) 的音響效果。在聆聽環繞立體聲時，聆聽者能夠區分出來自前后左右的聲音，即環繞立體聲可使空間聲源由線擴展到整個水平面乃至垂直面，因此可以逼真地再現演出廳的空間混響過程，具有更為3D 環繞聲技術在影院系統中的廣泛應用，為汽車音響制造者提供了創新的思路。除了上一篇文章［2］中提到的 Bang ＆ Olufsen 公司，Dynaudio 公司同樣也是十分有名的世界級汽車音響設計品牌，其設計作品不乏經典，為駕駛者與乘客提供了良好的聽感享受［3］。

02Dynaudio 汽車音響設計理念及相

關案例分析

丹拿汽車音響的發展歷史可以追溯到上世紀九十年代。1994 年，沃爾沃接洽丹拿，致力于合作為 V70 雙門跑車開發一套高端音響系統。1997 年1 月，全新沃爾沃 V70 雙門跑車在底特律車展上展出，這也使之成為了丹拿研發的第一款量產車高端汽車音響系統。2001 年，丹拿開始與大眾合作并為它們的汽車開發新一代高端汽車音響系統。2004年第一款裝配有丹拿音響系統的大眾汽車問世。現如今，市場上的多數大眾系列汽車都由丹拿為其提供高級的汽車音響系統———即便在遙遠的中國，大眾的丹拿高級汽車音響系統也獲得了巨大成功。

Dynaudio 的音響重放核心理———“真實而透明”的音樂再現

為豪華車輛打造一套高端音響系統絕非易事。揚聲器單元可用的空間有限，它們被分散布置在內飾，而非將它們布置在理想位置，也就是聽者前方。然后更多的是來自噪聲、振動、溫度和濕度等極端條件變化方面的挑戰。丹拿的汽車音響設計核心理念與“音樂”的真實重放效果相契合，可以概括為對真實而透明的音樂再現效果的追求。

基于“真實而透明”整體設計理念

為了實現高頻的超高清晰度，丹拿將布質材料的高音揚聲器安裝于前部以及座艙后部，確保平衡的聲音分布。依據音響系統，汽車的前部使用雙路或四路系統，始終與后部專門匹配的雙路系統相結合。每個型號的“多維”( multi－sub) 概念通過在車門分別布置的 4 個低音單元來重現緊密、動態的低音。丹拿的這種布置有效避免了單驅動揚聲器或藏匿于中低音系統常見的低音不均勻的情況。低音揚聲器膜采用鎂硅酸鹽聚合物( MSP) 制作———具有輕質、外形穩定且無共振的特點。膜片采用強大的雙磁鐵驅動，在額定荷載下可保證最大的動態和穩定性。

丹拿音響系統的另一個亮點是揚聲器音圈。和普通揚聲器不一樣，丹拿揚聲器的音圈不是用銅制作，而是使用輕質的鋁，這樣使得線圈直徑可以更大，振動特性更加精確，從而實現真實、透明的音樂重現。

致力于重現最好音樂的獨特?fù)P聲器技術

在丹拿汽車音響系統中，所有揚聲器驅動單元都使用丹拿獨特設計的鎂硅酸鹽聚合物( MSP) 膜片材料( 如圖 1 所示) 。MSP 具有可以非常精確鑄模的優點。這意味著錐體本身可以整塊完美地幾何成形，從而可以完全控制聲頻擴散模式。這樣也省略幾乎所有其他低音揚聲器中都需要使用的單獨防塵罩。除此之外，由于 MSP 材料本身固有的剛性，沒有防塵罩也進一步提高了結構的完整性。

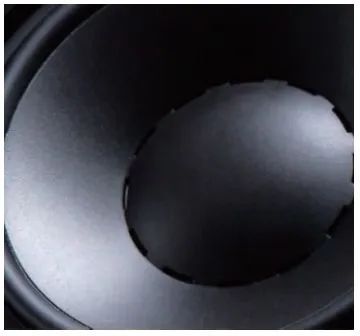

圖 1 丹拿鎂硅酸鹽聚合物( MSP) 膜片材料

改善聲場的中置揚聲器

丹拿公司為了真實再現音樂而做出的另一大努力是將專用的中置揚聲器安裝至音響系統中。額外的中置聲道與汽車兩側的揚聲器驅動單元完美地匹配，從而使汽車內部聲音達到十分均勻的平衡狀態。作為一項特殊功能，中置和后置揚聲器的聲音分布可以由乘客按照其喜好分別調節［4］。

先進的功放技術

650 W 的數字功率放大器完善了丹拿汽車音響系統( 如圖 2 所示) 。該放大器代表了丹拿最新的數字技術: 全程使用數字信號處理，與所有單獨揚聲器單元提供完美匹配。對于放大器和相關線路，使用模數和數模轉換器來保護其清晰度和保真度。放大器配備 12 聲道來驅動每個揚聲器，在每個音量水平上都提供干凈、清晰和動態的聲音。

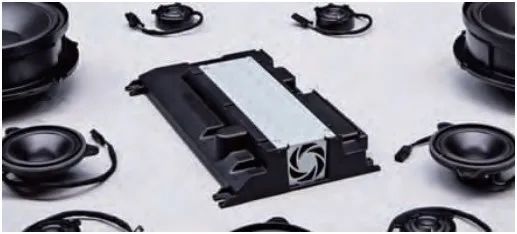

圖 2      丹拿汽車音響功放模塊

數字信號處理

使用數字信號處理( DSP) ，丹拿的工程師們仔細測繪了內部每條曲線和每個表面對聲音的反射，然后在計算機幫助下延遲每只揚聲器的信號，以便與它們的位置距離相匹配。乘客可以體驗到同樣純凈的聲音，仿佛音樂就面前一樣觸手可及。

案例一: 大眾帕薩特———丹拿Confidence 汽車音響系統

新丹拿 Confidence 音響系統特別針對最新一代大眾帕薩特 B8 設計和制造，由兩個 3 路揚聲器組成，揚聲器配備新設計的 MSP 中音單元和軟球頂高音單元，新鐵氧體磁鐵系統安裝在前門中，專用全頻中置聲道揚聲器單元安裝在儀表板中，兩個 2 路揚聲器安裝在后門中，還有一個新開發的雙音圈低音炮;因此總計有 12 個精確定位的高級丹拿單元，最新一代的先進數位信號處理器( DSP) 和一個精密的 16 通道數字放大器，呈現純粹、自然且強有力的聲音［5］。

為打造純正音樂體驗，在車內呈現音樂廳般的3D 環繞聲效果，Confidence 音響系統在汽車前排區域布置了全頻中置揚聲器單元、兩個大口徑低音單元、兩個全新設計的中音單元和兩個蠶絲膜軟球頂高音單元( 如圖 3 所示) 。前排區域左右車門分別配置由低中高音組成的 3 分頻揚聲器系統，并且特別增加了通常在家庭環繞聲系統里才會擁有的中置全頻單元。在汽車后排區域，工程師們布置了兩個低音、兩個蠶絲膜軟球頂高音單元和一個低音炮，提供了家庭環繞聲設置的后置聲道和低音炮聲道，從而產生一種從起居室過渡到車內環境的強烈立體環繞體驗。其相關配置見表 1。

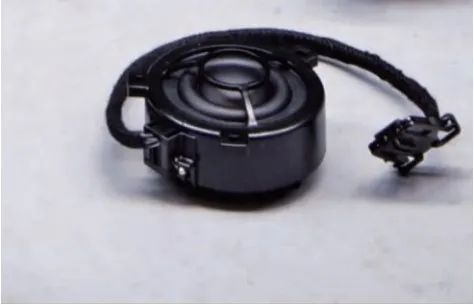

圖 3    Confidence 音響系統具有特殊涂層軟罩的60 mm 高音揚聲器

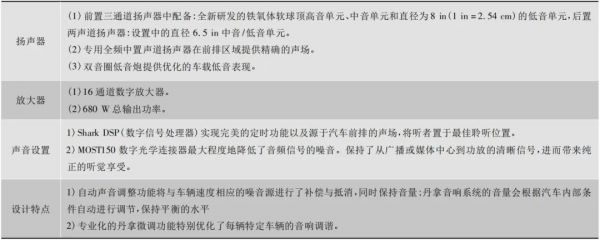

表 1 大眾帕薩特———Dynaudio Confidence 汽車音響系統相關配置

案例二: 大眾輝騰———Temptation 音響系統

Temptation 音響系統配備了 12 個高精密度丹拿揚聲器，通過先進的 12 通道的 1 000 W 數字功放進行驅動，可呈現非常純正而自然的聲音，它的面世重新定義了人們對新型豪華汽車音響系統的印象，如表 2 所示。除此之外，該套音響系統的特點之一就是創新的位于前座乘客周圍的 4 通道揚聲器系統，它一共包括 4 個獨立設置的低音單元，可表現強勁且密集、細節而豐富的聲音，并且，不會造成高音和中音頻率的不均衡［6］。Temptation 音響系統幫助乘客無論坐在車的什么位置，都能在數字信號處理技術的輔助下獲得最佳音效體驗。當揚聲器判定將一個或多個座位作為聲音聚焦點之后，DSP 會為該特定設置計算出最準確的聲場，因此，系統可以為駕駛座、前排或后排乘客的位置進行優化，而不會對音質或聲壓水平產生任何影響。

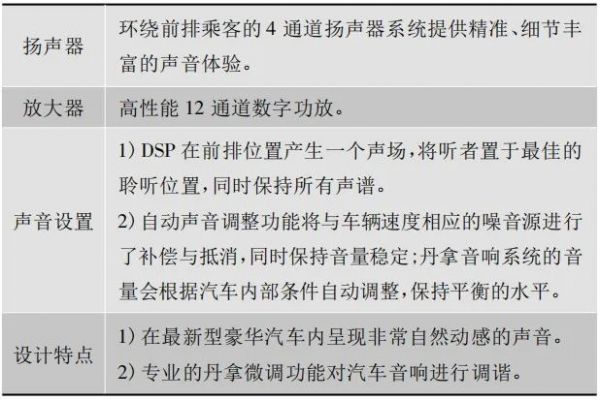

表2      大眾輝騰———Temptation 音響系統相關配置

案例三: 大眾高爾夫———Excite 音響系統

大眾高爾夫丹拿 Excite 音響系統( 見表 3) ，由9 個高性能揚聲器單元組成，車輛前排和后排區域有 2 路揚聲器，汽車后備箱內獨立安裝的雙音圈低音炮，都由一個精密的 400 W 數字功放驅動。每套2 路系統都配備了一對丹拿軟球頂高音單元和 MSP中音/低音揚聲器單元，與低音炮完美地進行了整合，為整個車輛內部提供均衡的聲音，低音表現力驚人，不僅強勁，且細節豐富。除此之外，丹拿創新的揚聲器單元技術和強大的電子元件進行了完美的結合，可以發出清晰而精準的聲音，即使在聲壓水平很高的情況下，亦具有逼真的動態效果，丹拿 Excite 為緊湊型高級汽車音響系統樹立了新的標桿。

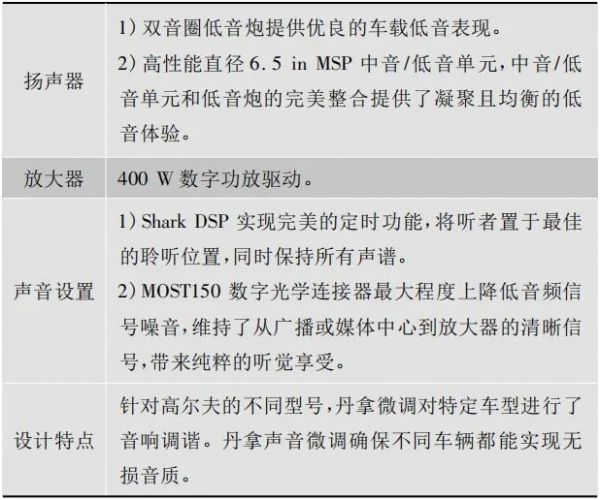

表 3   大眾高爾夫———Excite 音響系統相關配置

案例四: 大眾途銳———Confidence 音響系統

大眾和丹拿唯一的目標是在越野車細分市場中，實現高端音質的新層面，而為了實現這一目標，丹拿公司為途銳打造了丹拿 Confidence 音響系統( 見表 4) 。該系統擁有獨特的高性能 3 通道系統，專為前置聲道而研發，每扇前車門都分別配備一個8 in MSP 低音單元、一個專用中音單元和一個軟球頂高音單元，每扇后車門都配備一個高音單元和一個中/低音單元的 2 通道系統，而儀表板中則安裝了一個專用 2 通道中置聲道揚聲器。同時，工程師將 12 個獨立高性能丹拿揚聲器單元完美整合到途銳的豪華內飾中，并根據車輛進行了聲學優化，使得音響系統可根據路況實時校正。因而途銳的乘客無論選擇哪種音樂類型，都可以享受到平衡的、最真實的聆聽體驗。

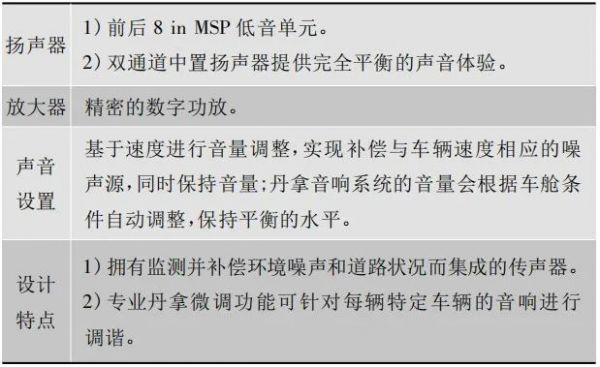

表 4    大眾途銳———Confidence 音響系統相關配置

丹拿汽車后裝市場揚聲器技術

隨著汽車音響設計的成熟與發展，丹拿公司還看到了另一個汽車音響領域的商機———汽車后裝市場。越來越多的汽車發燒友追求優質的汽車音響體驗，這也意味著后期汽車音響改裝市場的發展前景十分樂觀。針對此發展趨勢，丹拿提出了 Esotec 系列高端后裝市場汽車音響揚聲器。此系統包括 MD 102 軟球頂高音單元、MD 142 軟球頂中音、MW 152 低音單元、MW 162 低音單元、MW 162 GT低音單元、MW 172 低音單元、MW 182 低音單元等;此外，還 擁 有 Esotec X252 雙 通 道 分 頻 器、EsotecX362 三路分頻器，Esotec System 222，242，242 GT雙通道組件套，并擁有 Esotec System 342，362 三路組件系統等組件組合方式，滿足駕駛者的高品質音響追求( 如圖 4 所示) 。

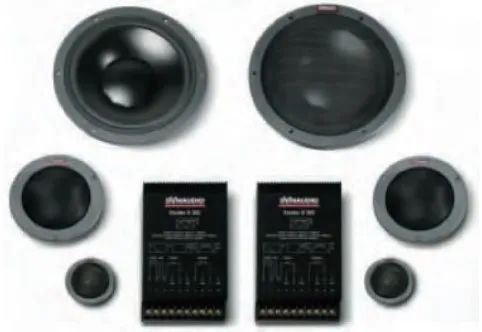

圖4         Esotec System 362 三路組件系統( 包括一對 MD 102軟球頂高音單元、一對 MD 142 軟球頂中音單元、一對MW 172 低音單元以及 X 362 分頻器)

在 Esotec 系列高端后裝市場汽車音響揚聲器成功推廣的基礎上，公司又推出了后裝市場汽車基準旗艦系列: Esotar2 系列。此系列增加了 Esotar2110高音單元、Esotar2 430 中音單元、Esotar2 650 低音單元、Esotar2 1200 低音炮以及 Esotar2EX2－430 分頻器、EX2－650 分頻器和 EX3－650 分頻器，進一步提升了系統的揚聲器性能與換能器效率?？梢哉f，Esotec 和 Esotar2 系列，為汽車音響后裝系統提供了更加多樣化的改裝方案，使得汽車音響愛好者們能夠根據私家車輛的特點進行選擇與配置，從而擁有更為精準而真實的環繞聲體驗。

03結語

本文在上篇《沉浸式汽車音響技術發展現狀及應用( 上) ———以 Bang ＆ Olufsen 公司汽車音響設計為例》文章的基礎之上，結合代表性汽車音響設計品牌———Dynaudio 的核心技術以及音響設計案例，通過對沉浸式汽車音響技術進行簡要分析，繼續深入了解國內外的汽車 3D 環繞聲的現狀，從而對當下沉浸式汽車音響技術高端化、精密化的發展現狀和愈加廣泛而普遍的應用前景有了一定程度的了解。希望筆者的梳理與分析能給讀者提供一些思考，對文章不足之處也期待相關領域的專家學者給予批評指正。

【參考文獻】

［1］ 王鑫，唐書巖． 數字聲頻多聲道環繞聲技術［M］． 北京:人民郵電出版社，2008．

［2］ 葉 思 成． 沉浸式汽車音響技術 發展現狀及應用( 上) ———以 Bang ＆ Olufsen 公司汽車音響設計為例［J］． 電聲技術，2016，40( 10) : 43－48．

［3］ Dynaudio． Dynaudio 官方網站．［2106 －04 －20］． http: / /www． dynaudio． com/ car－audio /technology /

［4］ 林達悃． 影視錄音聲學基礎———當代影視聲音系列叢書［M］． 北京: 中國廣播電視出版社，2005．

［5］ 葉思成． 淺述虛擬環繞聲技術在汽車音響系統中的應用———以 Pro LogicII 與 Logic7 系統為例［J］． 電聲技術，2015，39( 6) : 86－88．

［6］ 葉思成． 淺談汽車音響的定位與空間塑造及發展構想［J］． 電聲技術 2015，39( 4) : 50－53．
