1.本實用新型屬于飲料包裝技術領域，具體涉及一種高密封性的分離式現調蜂蜜水瓶蓋。

背景技術：

2.分離存儲的蜂蜜飲料采用蜂蜜和水分別存儲，飲用時再配置的儲存方式，保證了蜂蜜的天然口味，其口感新鮮，品質健康越來越受到大眾的喜愛。但是由于蜂蜜中含有酵母菌，在夏天溫度過高時，會產生發酵現象導致蜂蜜體積膨脹，在存儲時會發生膨脹泄漏問題。
3.另外，蜂蜜還有奇特的性質，蜂蜜一經冷藏或者在北方的冬天天氣溫度下降之后蜂蜜會出現結晶現象，結晶后的蜂蜜變的粘稠流動性差，要是預留的出口面積不夠大，瓶子中的水被阻礙很難充入瓶蓋腔體中與蜂蜜接觸，導致蜂蜜很難融化。
4.由此可見，分離存儲的蜂蜜飲料區別與常規性分離式飲料，具有有其特殊性，蜂蜜在高溫運輸中會發酵，如果沒有高度密封措施，在儲存過程中就容易出現漏蜜的問題，若有水分進入存儲蜂蜜的腔體，較短時間內就會發生變質。同時還要保證在飲用時，能方便的將水和蜂蜜混合，這給瓶蓋的結構設計提出了很高的要求。

技術實現要素：

5.為克服現有技術的不足，本實用新型目的在于提供一種密封效果好，方便裝配的高密封性的分離式現調蜂蜜水瓶蓋。
6.為實現上述目的，本實用新型采用的技術方案是：
7.一種高密封性的分離式現調蜂蜜水瓶蓋，包括上蓋、中蓋和下蓋；
8.所述上蓋內壁設置與中蓋配合的內螺紋，上蓋內頂部設置有裝配時與中蓋頂部嵌合的密封槽；所述中蓋為由直徑不同的上筒和下筒連接而成的貫通式圓筒結構，上筒大于下筒直徑，下筒為直筒式結構，上筒外部靠近頂部位置設置有用于與上蓋連接的外螺紋，上筒外部呈180
°
對稱設置有兩個導柱；下筒靠近底部為與下蓋配合的縮徑式卡口結構，所述下筒底部卡口結構位置，卡口內壁上設置有一圈凸棱，在下筒外部設置有兩圈密封圈；
9.所述下蓋為頂部開放的圓筒結構，由嵌套在一起的外筒和內筒組成，內筒頂部連接在外筒中并與外筒之間形成有間隙，外筒內壁上開設有與飲料瓶連接的螺紋；所述外筒側壁上位置對稱開設有兩條螺旋上升的滑槽，中蓋插入下蓋中時兩個導柱分別位于外筒上的兩個滑槽內，通過導柱與導槽的配合實現中蓋在下蓋中的上下移動；內筒底部為封底，封底上靠近下蓋筒壁開設有封水槽，內筒的圓筒壁上開設有若干出口，中蓋插入下蓋后中蓋底部的卡口插入封底上的封水槽中在中蓋中形成儲存蜂蜜的腔體。
10.進一步，所述外筒內壁上設置有具有斜面的導槽，中蓋插入下蓋時中蓋外部導柱沿導槽能夠滑動進入滑槽中。
11.進一步，所述導柱為沿中蓋徑向向外延伸的圓柱體結構，兩條滑槽貫穿外筒側壁
設置。
12.進一步，所述下筒靠近底部為與下蓋配合的縮徑式卡口結構。
13.進一步，所述上筒和下筒之間為沿徑向向內縮進的連接結構，在中蓋的圓筒結構外圓周上形成水平的凸臺。
14.進一步，所述凸棱為橫截面為半圓形。
15.進一步，所述外筒底部連接有防盜環，下蓋安裝在瓶子上后通過防盜環與瓶口卡緊連接。
16.進一步，所述外筒外圓周和上蓋外部設置均有防滑紋。
17.本實用新型具有以下有益效果：
18.本實用新型通過下蓋底部封底將中蓋底部密封形成存儲蜂蜜的腔體，在上蓋內頂部設置有密封槽，中蓋和上蓋旋緊后中蓋頂部嵌入上蓋的密封槽內，通過上蓋上部和中蓋蓋體內外側，三個方向?qū)χ猩w頂部進行密封，保證腔體頂部可靠、嚴密的密封，避免蜂蜜膨脹從頂部漏出。在中蓋的下筒底部卡口結構位置，卡口內壁上設置有一圈凸棱，同時在下蓋封底上靠近下蓋筒壁開設有封水槽，中蓋插入下蓋后中蓋底部的卡口插入封底上的封水槽中，凸棱與封水槽側壁配合，同樣從三個方向保證中蓋底部可靠密封性。同在下筒外部設置有兩圈密封圈，當中蓋插入下蓋時通過密封圈保證中蓋和下蓋側壁之間的密封，從頂部，側壁和底部三個位置保證腔體的密封性，真正實現高度密封。
19.進一步，為了實現自動化組裝，提高裝配效率，在外筒內壁上設置有具有斜面的導槽，裝配置將中蓋插入下蓋，中蓋外部導柱沿著導槽滑動進入滑槽中，實現中蓋和下蓋的快速裝配。相比市面上出現的瓶蓋大多數很難實現機械自動化量產，本實用新型結構設計便于機械化自動化組裝，從而形成量產。
20.進一步，內筒的圓筒壁上開設有若干出口，各出口位置對稱設置，開口尺寸大，蜂蜜可以快速流入水中，便于瓶子中的水均勻急速的反沖到下蓋中，將中蓋中的蜂蜜沖洗溶解到水中，方便蜂蜜和水的快速混合，避免了蜂蜜無法及時流下，有殘留的問題。
21.為了起到防盜效果，在下蓋外筒底部連接有防盜環，下蓋安裝在瓶子上后通過防盜環與瓶口卡緊連接，下蓋與平仔分離前通過防盜環連接在一起，保證安全可靠。
附圖說明

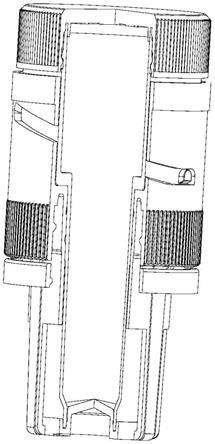

22.圖1為本實用新型的整體結構的剖面圖；
23.圖2a為本實用新型中上蓋的示意圖；
24.圖2b為本實用新型中上蓋的剖面圖；
25.圖3a為本實用新型中中蓋的示意圖；
26.圖3b為本實用新型中中蓋的剖面圖；
27.圖4a為本實用新型中下蓋的示意圖；
28.圖4b為本實用新型中下蓋的剖面圖；
29.圖5為圖3b的局部放大圖；
30.圖中：1-上蓋、2-中蓋、3-下蓋、101-密封槽、201-上筒、202-下筒、203-密封圈、204-導柱、205-凸棱、301-外筒、302-內筒、303-滑槽、304-出口、305-導槽、306-防盜環、307-封水槽。
具體實施方式
31.下面結合具體實施例對本實用新型作進一步詳細描述，但不作為對本實用新型的限定。
32.如圖1-圖4b所示，本實用新型的高密封性的分離式現調蜂蜜水瓶蓋，由上蓋1、中蓋2和下蓋3組成，安裝時上蓋1旋緊在中蓋2上部，中蓋2插入下蓋3中與下蓋3組成儲存蜂蜜的腔體。
33.如圖2a和圖2b所示，上蓋1為傳統瓶蓋結構，上蓋1內壁設置與中蓋配合的內螺紋，上蓋1外部設置有防滑紋，通過將上蓋1旋緊在中蓋2上部將中蓋頂部封閉，上蓋1與中蓋2之間的連接為可開啟結構。為了保證中蓋2頂部的可靠密封，在上蓋內頂部設置有密封槽101，中蓋和上蓋旋緊后，中蓋2頂部嵌入上蓋1的密封槽101中通過上部和中蓋蓋體內外側，三個方向?qū)χ猩w2進行密封。
34.如圖3a和圖3b所示，所述中蓋2為上下開放貫通的圓筒結構，由直徑不同的上筒201和下筒202連接而成，上筒201大于下筒202直徑，上筒201外部靠近頂部位置設置有用于與上蓋1連接的外螺紋，上筒201外部呈180
°
對稱設置有兩個導柱204，兩個導柱204為沿中蓋2徑向向外延伸的圓柱體結構。
35.連接在上筒201下方的下筒202為直筒式結構，下筒202靠近底部為與下蓋配合的縮徑式卡口結構，在下筒202外部設置有兩圈密封圈203，當中蓋2插入下蓋3時通過密封圈保證中蓋2和下蓋3側壁之間的密封。筒201和下筒202之間為沿徑向向內縮進的連接結構，在中蓋的圓筒結構外圓周上形成水平的凸臺。中蓋和下蓋裝配時凸臺壓在下蓋內筒頂部，起到限位作用。
36.如圖3b和圖5所示，在下筒202底部卡口結構位置，卡口內壁上設置有一圈凸棱205，當卡口卡入下蓋中時通過凸棱205與下蓋側壁配合，保證中蓋底部的可靠密封。凸棱205為橫截面為半圓形。
37.如圖4a和圖4b所示，所述下蓋3為頂部開放的圓筒結構，由嵌套在一起的外筒301和內筒302組成，內筒302頂部連接在外筒301中并與外筒之間形成有間隙，外筒301內壁上開設有與飲料瓶連接的螺紋，外筒301外圓周設置有防滑紋，通過外筒301旋緊在瓶子上實現下蓋3與瓶子的連接。
38.所述外筒301側壁上位置對稱開設有兩條螺旋上升的滑槽303，中蓋插入下蓋3中時中蓋外部的兩個導柱204分別位于外筒301上的兩個滑槽303內，通過導柱與導槽的配合實現中蓋在下蓋中的上下移動。兩條滑槽303貫穿外筒301側壁設置。為了便于裝配，在外筒301內壁上設置有具有斜面的導槽305，裝配置將中蓋2插入下蓋，中蓋2外部導柱沿著導槽305滑動進入滑槽303中，實現中蓋和下蓋的快速裝配。
39.在外筒301底部連接有防盜環306，下蓋安裝在瓶子上后通過防盜環與瓶口卡緊連接，瓶蓋再次打開時需破壞防盜環306與瓶子的連接，起到防盜效果。
40.內筒302底部為封底，封底上靠近下蓋筒壁開設有封水槽307，內筒302的圓筒壁上開設有若干出口304，各出口位置對稱設置，中蓋插入下蓋后中蓋底部的卡口插入封底上的封水槽307中，保證中蓋底部可靠密封性。
41.如圖1所示，裝配時將中蓋2外部的兩個導柱204對準下蓋3中的具有斜面的導槽305，將中蓋2插入下蓋3中，導柱204沿導槽305滑動滑入滑槽303中，完成中蓋和下蓋的裝
配，此時中蓋2底部卡口插入下蓋3封底上開設的封水槽307中，通過下蓋3底部的封底將中蓋2底部封閉，此時在中蓋2中形成底部封閉的腔體，從中蓋2頂部向腔體中裝入蜂蜜，將上蓋1旋緊在中蓋2上經頂部密封，裝配完成。
42.使用時，抓住上蓋1反方向旋轉，中蓋2外部的兩個導柱204在下蓋3的滑槽303中轉動中蓋上升，與下蓋實現分離，此時中蓋2底部封口與下蓋3的封底分離，中蓋2底部開放，儲存在中蓋中的蜂蜜從下蓋3的圓筒壁上開設的出口304中流出進入瓶子中，也可以通過搖晃瓶子，使瓶子中的水通過出口304進入中蓋2沖刷中蓋，蜂蜜進入瓶子搖勻后打開上蓋1即可飲用。
