1.本發明實施例涉及新能源汽車技術領域，具體涉及一種電池健康狀態測算方法以及相關設備。

背景技術：

2.在新能源汽車中，電池為汽車提供動力來源，決定了新能源汽車的最大里程數，隨著新能源汽車的使用，電池容量會發生衰減，電池的健康狀態(state of health，soh)會越來越低，因此，電池的健康狀態對于新能源汽車的使用和養護來說至關重要。
3.而發明人在實施現有技術的過程中發現：現有技術中的電池健康狀態一般是通過大數據樣本進行估算或者在實驗室中對電池進行充放電測試，模擬測算電池壽命，而大數據樣本的成本較高，實驗室模擬測算的準確率較低。因此，需要一種效率更高和準確率更高的電池健康狀態測算方法。

技術實現要素：

4.鑒于上述問題，本發明實施例提供了一種電池健康狀態測算方法以及相關設備，用于解決現有技術中存在的新能源汽車的電池健康狀態測算的效率較低的問題。
5.根據本發明實施例的一個方面，提供了一種電池健康狀態測算方法，應用于一充電設備；所述方法包括：
6.響應于充電開始操作，獲取待充電車輛的車輛信息；
7.根據所述車輛信息確定所述待充電車輛的目標電池容量；
8.響應于充電結束操作，獲取目標充電段內所述充電設備的充電參數和所述待充電車輛的soc信息，所述目標充電段包括位于所述充電開始操作與所述充電結束操作之間的時間段；
9.根據所述充電參數、所述soc信息以及所述目標電池容量確定所述待充電車輛的電池健康狀態。
10.在一種可選的方式中，所述車輛信息包括vin碼；所述方法還包括：
11.根據所述vin碼確定所述待充電車輛的廠商信息、車型信息和生產時間；
12.根據所述廠商信息、車型信息和生產時間確定所述待充電車輛的初始電池容量；
13.確定所述生產時間與所述充電開始操作的時間之間的時間間隔；
14.根據所述時間間隔、車輛信息和初始電池容量確定所述目標電池容量。
15.在一種可選的方式中，所述方法還包括：
16.根據所述車輛信息確定所述待充電車輛的電池衰減曲線，所述電池衰減曲線包括電池衰減信息與電池使用時間之間的對應關系；
17.根據所述時間間隔和電池容量衰減曲線確定目標衰減信息；
18.根據所述目標衰減信息和初始電池容量確定所述目標電池容量。
19.在一種可選的方式中，所述充電參數包括充電電流以及充電時間；所述soc信息包
括所述待充電車輛在所述目標充電段的起始時間對應的第一soc和所述目標充電段的結束時間對應的第二soc；所述方法還包括：
20.根據所述充電電流以及所述充電時間進行計算，得到所述目標充電段對應的充電電量；
21.根據所述第一soc和所述第二soc確定所述待充電車輛在所述目標充電段的soc變化量；
22.根據所述充電電量、soc變化量以及目標電池容量確定所述待充電車輛的電池健康狀態。
23.在一種可選的方式中，所述方法還包括：
24.將所述目標電池容量與所述soc變化量的乘積確定為電池接收電量；
25.根據所述充電電量與所述電池接收電量的比值確定所述電池健康狀態。
26.在一種可選的方式中，所述方法還包括：
27.確定所述充電電流是否滿足電流閾值；
28.若滿足，根據soc充電電流曲線確定所述第二soc；其中，所述soc充電電流曲線包括所述soc與所述充電電流之間的對應關系；所述soc充電電流曲線根據所述車輛信息確定。
29.在一種可選的方式中，所述方法還包括：
30.根據所述車輛信息確定所述待充電車輛的充電效率；
31.根據所述充電效率、充電電流以及充電時間進行計算，得到所述充電電量。
32.根據本發明實施例的另一方面，提供了一種電池健康狀態測算設備，包括：
33.處理器、存儲器、通信接口和通信總線，所述處理器、所述存儲器和所述通信接口通過所述通信總線完成相互間的通信；
34.所述存儲器用于存放至少一可執行指令，所述可執行指令使所述處理器執行如所述電池健康狀態測算方法的操作。
35.根據本發明實施例的又一方面，提供了一種計算機可讀存儲介質，所述存儲介質中存儲有至少一可執行指令，所述可執行指令使電池健康測算設備執行所述電池健康狀態測算方法的操作。
36.根據本發明實施例的又一方面，提供了一種充電樁，所述充電樁包括所述電池健康狀態測算設備。
37.在一種可選的方式中，所述充電樁還包括vci設備，所述vci設備用于獲取所述車輛信息和所述soc信息。
38.本發明實施例應用于一充電設備，通過響應于充電開始操作，獲取待充電車輛的車輛信息；根據所述車輛信息確定所述待充電車輛的目標電池容量；響應于充電結束操作，獲取目標充電段內所述充電設備的充電參數和所述待充電車輛的soc信息；所述目標充電段包括位于所述充電開始操作與所述充電結束操作之間的時間段；最后根據所述充電參數、所述soc信息以及所述目標電池容量確定所述待充電車輛的電池健康狀態。
39.本發明實施例通過充電設備直接實時獲取目標充電段的充電參數和待充電車輛的soc信息，根據soc信息和充電參數以及待充電車輛對應的目標電池容量確定出其電池健康狀態，從而能夠克服現有技術中所采取的大數據模型或者實驗室模擬所導致的電池健康
狀態的測算效率較低的技術缺陷，提高了電池健康狀態測算的效率。
40.上述說明僅是本發明實施例技術方案的概述，為了能夠更清楚了解本發明實施例的技術手段，而可依照說明書的內容予以實施，并且為了讓本發明實施例的上述和其它目的、特征和優點能夠更明顯易懂，以下特舉本發明的具體實施方式。
附圖說明
41.附圖僅用于示出實施方式，而并不認為是對本發明的限制。而且在整個附圖中，用相同的參考符號表示相同的部件。在附圖中：

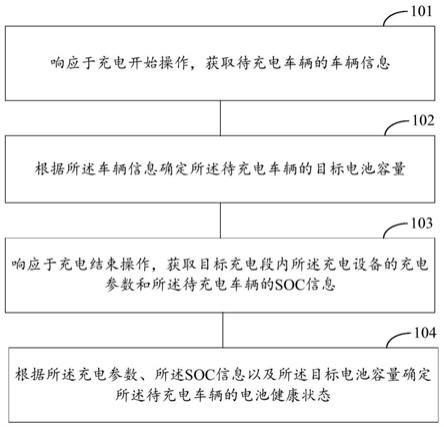

42.圖1示出了本發明實施例提供的電池健康狀態測算方法的流程示意圖；
43.圖2示出了本發明實施例提供的電池健康狀態測算系統的模塊示意圖；
44.圖3示出了本發明實施例提供的電池健康狀態測算設備的結構示意圖。
具體實施方式
45.下面將參照附圖更詳細地描述本發明的示例性實施例。雖然附圖中顯示了本發明的示例性實施例，然而應當理解，可以以各種形式實現本發明而不應被這里闡述的實施例所限制。
46.在進行本發明實施例的電池健康狀態測算方法的說明之前，進行相關名詞的解釋：
47.vci：vehicle communication interface，車輛通信接口，用于與車載診斷系統的通信接口連接，從而獲取車載控制系統中各個ecu(electronic control unit，電子控制單元，也稱行車電腦)模塊的信息。
48.soc：state of charge，soc可以根據安時積分法、開路電壓法等確定，一般以百分比的形式表示，用于表征當前的電池容量占充滿時電池容量的比例。
49.soh：即state of health，電池健康狀態，表征電池的充放電能力。
50.vin碼：即vehicle identification number，車輛識別號碼的簡稱，是一組由十七個字母或數字組成，用于特異性標志車輛的號碼，可以用于識別出汽車的生產商、引擎、底盤序號及其他性能等信息。
51.圖1示出了本發明實施例提供的電池健康狀態測算方法的流程圖，該方法由計算機處理設備執行。該計算機處理設備可以包括充電樁、充電柜等。以下以充電設備為充電樁進行電池健康狀態測算方法的說明：如圖1所示，該方法包括以下步驟：
52.步驟101：響應于充電開始操作，獲取待充電車輛的車輛信息。
53.在本發明的一個實施例中，充電開始操作可以是充電設備檢測到的充電槍與待充電車輛的充電接口建立電連接的操作。其中，充電槍設置在充電樁上，用于輸出交流或直流的電能。待充電車輛可以是電動汽車、電動車等包含蓄電池的設備。
54.在本發明的一個實施例中，車輛信息包括vin碼、車牌號、車輛型號、車輛產商、出廠時間以及關聯賬號等信息；其中，關聯賬號可以包括所述待充電車輛關聯的手機號、社交平臺賬號以及充電平臺賬號等；所述充電平臺用于管理所述充電設備。
55.在本發明的再一個實施例中，上述車輛信息可以是通過vci設備訪問待充電車輛的obd接口獲取，其中，vci設備與充電設備以常用的無線或有線方式連接，其中無線方式包
括wifi、藍牙等。在充電槍與待充電車輛連接的同時，vci設備與充電槍所連接的待充電車輛的obd接口建立通信連接。
56.在本發明的再一個實施例中，車輛信息還可以是充電設備通過訪問預設的車輛信息平臺獲取，充電設備與車輛信息平臺無線連接，車輛信息平臺中存有多個vin碼或者車牌號對應的車輛信息。或者，車輛信息還可以是充電設備根據預存的車輛數據庫進行查詢獲取，車輛數據庫中包括與充電設備建立過連接的歷史充電車輛的車輛信息。
57.步驟102：根據所述車輛信息確定所述待充電車輛的目標電池容量。
58.在本發明的一個實施例中，目標電池容量包括待充電車輛在出廠時的額定電池容量，可以表征待充電車輛在電池健康未受損時的理想電池容量。
59.在本發明的再一個實施例中，考慮到隨著出廠時間的推移，電池容量可能會存在一定的自然損耗，在這種情況下，若仍將出廠時車輛廠商所標定的額定電池容量作為目標電池容量是不準確的，從而會減小電池健康狀態的測算的準確率，因此，步驟102還可以包括：
60.步驟1021：根據所述vin碼確定所述待充電車輛的廠商信息、車型信息和生產時間。
61.在本發明的一個實施例中，可以是根據vin碼在充電設備預存的車輛數據庫中進行查詢，車輛數據庫中包括多個vin碼和各個vin碼關聯的廠商信息、車型信息和生產時間。
62.在本發明的再一個實施例中，還可以是在充電設備在獲取到vin碼之后，將vin碼發送至車輛信息平臺進行查詢，根據車輛信息平臺返回的信息確定待充電車輛的廠商信息、車型信息和生產時間。
63.步驟1022：根據所述廠商信息、車型信息和生產時間確定所述待充電車輛的初始電池容量。
64.在本發明的一個實施例中，可以根據廠商信息和車型信息進行查表確定初始電池容量。
65.在本發明的再一個實施例中，考慮到產品的升級換代或者技術參數的調整等情況，還可以在廠商信息、所述車型信息的基礎上結合生產時間，確定待充電車輛的生產批次，從而根據生成批次進行查詢，確定初始電池容量。
66.步驟1023：確定所述生產時間與所述充電開始操作的時間之間的時間間隔。
67.舉例說明，充電開始操作的時間可以是檢測到充電樁的充電插槍與待充電車輛的充電接口連接的時間，如2021.5.14 15:00:00，生產時間可以是2019.5.14，從而時間間隔為2年。
68.步驟1024：根據所述時間間隔、車輛信息和初始電池容量確定所述目標電池容量。
69.在本發明的一個實施例中，根據車輛信息確定待充電車輛的初始電池容量自出廠后隨時間衰減的衰減特征信息，根據時間間隔確定容量衰減時長，從而根據衰減特征信息和容量衰減時長在初始電池容量的基礎上確定目標電池容量。其中，衰減特征信息可以包括每單位時間衰減比例、每單位時間衰減量等。
70.因此，在本發明的再一個實施例中，步驟1024還至少包括：
71.步驟241：根據所述車輛信息確定所述待充電車輛的電池衰減曲線；所述電池衰減曲線包括電池衰減信息與電池使用時間之間的對應關系。
72.在本發明的一個實施例中，電池衰減曲線可以是根據待充電車輛同類型的車輛的大數據進行學習得到的。其中，同類型車輛包括與待充電車輛的相同廠商以及相同車型的車輛。
73.電池衰減信息可以包括電池容量衰減值、電池容量衰減比例等。電池使用時間可以是從車輛出廠開始進行計算，也可以根據車輛行駛的里程數進行換算得到。
74.步驟242：根據所述時間間隔和電池容量衰減曲線確定目標衰減信息。
75.在本發明的一個實施例中，將時間間隔作為目標電池使用時間，在電池衰減曲線上，將目標電池使用時間對應的電池衰減信息確定為目標衰減信息。
76.步驟243：根據所述目標衰減信息和初始電池容量確定所述目標電池容量。
77.舉例說明，目標衰減信息可以是電池容量衰減比例為10％，初始電池容量可以為50ah，則目標電池容量為50*(1
?
10％)＝45ah。
78.步驟103：響應于充電結束操作，獲取目標充電段內所述充電設備的充電參數和所述待充電車輛的soc信息。
79.在本發明的一個實施例中，充電結束操作可以是充電設備檢測到的充電槍與待充電車輛的充電接口斷開電連接的操作。目標充電段包括位于所述充電開始操作與所述充電結束操作之間的時間段。
80.舉例說明，充電開始操作對應的時間可以是2021.5.14 15:00:00，充電結束操作對應的時間可以是2021.5.14 17:00:00，則目標充電段可以是2021.5.1415:00:00
?
17:00:00這2個小時中的任一時間段。
81.在本發明的再一個實施例中，為了保證計算的準確性，可以對目標充電段的時長進行限制，如大于半小時，或者對目標充電段在整個充電過程中的區間位置進行限定，如為充電結束操作前的預設時長的時間段，或者根據充電參數確定出充電過程中恒流充電階段和恒壓充電階段，將恒流充電階段和恒壓充電階段中的任一端確定為目標充電段。
82.步驟104：根據所述充電參數、所述soc信息以及所述目標電池容量確定所述待充電車輛的電池健康狀態。
83.在本發明的一個實施例中，根據soc信息確定待充電車輛在目標充電段的電池狀態變化信息，由此確定待充電車輛在目標充電段中實際存儲的化學能。再根據充電參數確定充電樁在目標充電段中實際輸出的電能。最后，將上述實際輸出的電能與實際存儲的化學能之間的比值確定為電池健康狀態。
84.在本發明的再一個實施例中，所述充電參數包括充電電流以及充電時間；所述soc信息包括所述待充電車輛在所述目標充電段的起始時間對應的第一soc和所述目標充電段的結束時間對應的第二soc；步驟104還至少包括：
85.步驟1041：根據所述充電電流以及所述充電時間進行計算，得到所述目標充電段對應的充電電量。
86.在本發明的一個實施例中，根據充電電流對充電時間進行積分，得到目標充電段內的充電電量。
87.考慮到電池存在一定的內阻，在充電過程中電池會發熱，因此一部分充電設備輸出的電能會轉換為熱能散發，并且充電設備的輸出包括交流與直流兩種，而在將交流電穩壓為直流電輸入待充電車輛時，一般存在一定的能量損耗，因此，在本發明的再一個實施例
中，步驟1041還至少包括：
88.步驟411：根據所述車輛信息確定所述待充電車輛的充電效率。
89.在本發明的一個實施例中，充電效率指的是充電過程中充電樁輸出的電能轉換為電池中存儲的化學能之間的能量轉換效率。
90.根據車輛信息確定充電效率可以是根據廠商信息和車型信息獲取對應的充電效率參數。該充電效率參數一般由廠商在各個車型的車輛出廠之前進行測算得到并提供。充電效率一般在95％
?
80％。
91.在本發明的再一個實施例中，在廠商未提供充電效率的情況下，還可以是獲取步驟241中所述的與待充電車輛同類型車輛的充電過程的大數據，根據充電過程的大數據進行計算得到充電效率。
92.步驟412：根據所述充電效率、所述充電電流以及所述充電時間進行計算，得到所述充電電量。
93.在本發明的一個實施例中，可以采用安時積分法計算充電電量，計算公式如下：
[0094][0095]
其中，η為所述充電效率，i為所述充電電流，t0為目標充電段的開始時間，t1為目標充電段的結束時間，d
τ
表示i對時間的積分。
[0096]
步驟1042：根據所述第一soc和所述第二soc確定所述待充電車輛在所述目標充電段的soc變化量。
[0097]
在本發明的一個實施例中，soc變化量＝第二soc
?
第一soc。
[0098]
在本發明的再一個實施例中，soc變化量的確定過程還可以包括：
[0099]
步驟421：確定所述充電電流是否滿足電流閾值。
[0100]
在本發明的一個實施例中，電流閾值可以根據步驟241中所述待充電車輛的同類型車輛的大數據進行確定。電流閾值用于表征充電樁輸出的充電電流與待充電車輛的soc之間的變化滿足一定的函數規律，如線性關系、指數關系等。
[0101]
步驟422：若滿足，根據soc充電電流曲線確定所述第二soc。
[0102]
在本發明的一個實施例中，所述soc充電電流曲線包括所述soc與所述充電電流之間的對應關系；所述soc充電電流曲線根據所述車輛信息確定。
[0103]
在本發明的再一個實施例中，soc充電電流曲線可以根據車輛信息獲取如步驟241中所述的同類型車輛的大數據進行學習而確定。
[0104]
步驟1043：根據所述充電電量、soc變化量以及目標電池容量確定所述待充電車輛的電池健康狀態。
[0105]
在本發明的一個實施例中，根據充電電量確定充電樁輸出的電量，根據soc變化量結合目標電池容量確定待充電車輛的在理論上應該增加(即從充電樁接收到并存儲)的電池容量，最后將輸出電量與理論上應該增加的電量的比值確定為待充電車輛的電池健康狀態。
[0106]
因此，在本發明的再一個實施例中，步驟1043還至少包括：
[0107]
步驟431：將所述目標電池容量與所述soc變化量的乘積確定為電池接收電量。
[0108]
舉例說明，目標電池容量為45ah，soc變化量為80％，電池接收電量則為45ah*80％＝36ah。
[0109]
步驟432：根據所述充電電量與所述電池接收電量的比值確定所述電池健康狀態。
[0110]
如，充電電量為32ah，則電池健康狀態為充電電量/電池接收電量，即32ah/36ah＝88.9％。
[0111]
在本發明的再一個實施例中，在確定電池健康狀態之后，還可以將電池健康狀態通過預設的展示裝置進行展示。
[0112]
其中，展示裝置可以是設置在充電樁上的顯示屏，也可以是與待充電車輛關聯的移動終端。移動終端可以包括手機、車載顯示設備以及智能手表等。
[0113]
在本發明的再一個實施例中，在步驟101中獲取的車輛信息中還包括關聯設備信息，通過該關聯設備信息建立充電樁與上述移動終端之間的通信連接，從而將電池健康狀態發送到關聯的移動終端設備進行展示。
[0114]
在本發明的再一個實施例中，充電樁還可以接收關聯的移動終端的充電控制指令，根據充電控制指令對充電過程進行管理。如充電控制指令可以包括充電模式信息。充電模式信息可以包括快速充電模式、健康充電模式等。充電樁根據充電模式信息對充電參數進行調節。
[0115]
在本發明的再一個實施例中，充電樁還可以根據電池健康狀態確定目標充電電流、目標充電時長以及目標充電模式等，從而以效率最高并且最有益于電池健康的方式對待充電車輛進行充電。
[0116]
本發明實施例提供的電池健康測算方法通過獲取待充電車輛的soc信息和目標充電段的充電參數，根據充電參數和soc信息以及待充電車輛對應的目標電池容量確定出其電池健康狀態，從而能夠克服現有技術中所采取的大數據模型或者實驗室模擬所導致的電池健康狀態的測算效率較低的技術缺陷，提高了電池健康狀態測算的效率。
[0117]
圖2示出了本發明實施例提供的電池健康狀態測算系統的模塊示意圖。如圖2所示，所述電池健康狀態測算系統200為一個或者多個程序模塊，一個或者多個程序模塊被存儲于存儲器中，并由一個或多個處理器所執行，以完成本技術，本技術所稱的模塊是指能夠完成特定功能的一系列計算機程序指令段。所述電池健康狀態測算系統200包括：第一獲取模塊201、第一確定模塊202、第二獲取模塊203和第二確定模塊204。
[0118]
其中，第一獲取模塊201，用于響應于充電開始操作，獲取待充電車輛的車輛信息；
[0119]
第一確定模塊202，用于根據所述車輛信息確定所述待充電車輛的目標電池容量；
[0120]
第二獲取模塊203，用于響應于充電結束操作，獲取目標充電段內所述充電設備的充電參數和所述待充電車輛的soc信息，所述目標充電段包括位于所述充電開始操作與所述充電結束操作之間的時間段；
[0121]
第二確定模塊204，用于根據所述充電參數、所述soc信息以及所述目標電池容量確定所述待充電車輛的電池健康狀態。
[0122]
在一種可選的方式中，所述車輛信息包括vin碼；所述第一確定模塊202還用于根據所述vin碼確定所述待充電車輛的廠商信息、車型信息和生產時間；
[0123]
根據所述廠商信息、車型信息和生產時間確定所述待充電車輛的初始電池容量；
[0124]
確定所述生產時間與所述充電開始操作的時間之間的時間間隔；
[0125]
根據所述時間間隔、車輛信息和初始電池容量確定所述目標電池容量。
[0126]
在一種可選的方式中，所述第一確定模塊202還用于：
[0127]
根據所述車輛信息確定所述待充電車輛的電池衰減曲線，所述電池衰減曲線包括電池衰減信息與電池使用時間之間的對應關系；
[0128]
根據所述時間間隔和所述電池容量衰減曲線確定目標衰減信息；
[0129]
根據所述目標衰減信息和所述初始電池容量確定所述目標電池容量。
[0130]
在一種可選的方式中，所述充電參數包括充電電流以及充電時間，所述soc信息包括所述待充電車輛在所述目標充電段的起始時間對應的第一soc和所述目標充電段的結束時間對應的第二soc；所述第一確定模塊204還用于：
[0131]
根據所述充電電流以及所述充電時間進行計算，得到所述目標充電段對應的充電電量；
[0132]
根據所述第一soc和所述第二soc確定所述待充電車輛在所述目標充電段的soc變化量；
[0133]
根據所述充電電量、soc變化量以及目標電池容量確定所述待充電車輛的電池健康狀態。
[0134]
在一種可選的方式中，所述第二確定模塊204還用于：
[0135]
將所述目標電池容量與所述soc變化量的乘積確定為電池接收電量；
[0136]
根據所述充電電量與所述電池接收電量的比值確定所述電池健康狀態。
[0137]
在一種可選的方式中，所述第二確定模塊204還用于：
[0138]
確定所述充電電流是否滿足電流閾值；
[0139]
若滿足，根據soc充電電流曲線確定所述第二soc，其中，所述soc充電電流曲線包括所述soc與所述充電電流之間的對應關系，所述soc充電電流曲線根據所述車輛信息確定。
[0140]
在一種可選的方式中，所述第二確定模塊204還用于：
[0141]
根據所述車輛信息確定所述待充電車輛的充電效率；
[0142]
根據所述充電效率、充電電流以及充電時間進行計算，得到所述充電電量。
[0143]
本發明實施例提供的電池健康測算系統通過獲取待充電車輛的soc信息和目標充電段的充電參數，根據充電參數和soc信息以及待充電車輛對應的目標電池容量確定出其電池健康狀態，從而能夠克服現有技術中所采取的大數據模型或者實驗室模擬所導致的電池健康狀態的測算效率較低的技術缺陷，提高了電池健康狀態測算的效率。
[0144]
圖3示出了本發明實施例提供的電池健康狀態測算設備的結構示意圖，本發明具體實施例并不對電池健康狀態測算設備的具體實現做限定。
[0145]
如圖3所示，該電池健康狀態測算設備可以包括：處理器(processor)302、通信接口(communications interface)304、存儲器306、以及通信總線308。
[0146]
其中：處理器302、通信接口304、以及存儲器306通過通信總線308完成相互間的通信。通信接口304，用于與其它設備比如客戶端或其它服務器等的網元通信。處理器302，用于執行電池健康狀態測算系統200，具體可以執行上述用于電池健康狀態測算方法實施例中的相關步驟。
[0147]
具體地，電池健康狀態測算系統200可以包括程序代碼組成的一個或多個程序模
塊(參考圖2)，該程序代碼包括計算機可執行指令。
[0148]
處理器302可能是中央處理器cpu，或者是特定集成電路asic(application specific integrated circuit)，或者是被配置成實施本發明實施例的一個或多個集成電路。電池健康狀態測算設備包括的一個或多個處理器，可以是同一類型的處理器，如一個或多個cpu；也可以是不同類型的處理器，如一個或多個cpu以及一個或多個asic。
[0149]
存儲器306，用于存放組成電池健康狀態測算系統200的健康狀態測算程序。存儲器306可能包含高速ram存儲器，也可能還包括非易失性存儲器(non
?
volatile memory)，例如至少一個磁盤存儲器。
[0150]
組成所述電池健康狀態測算系統200的健康狀態測算程序具體可以被處理器302調用使電池健康狀態測算設備執行以下操作：
[0151]
響應于充電開始操作，獲取待充電車輛的車輛信息；
[0152]
根據所述車輛信息確定所述待充電車輛的目標電池容量；
[0153]
響應于充電結束操作，獲取目標充電段內所述充電設備的充電參數和所述待充電車輛的soc信息；所述目標充電段包括位于所述充電開始操作與所述充電結束操作之間的時間段；
[0154]
根據所述充電參數、所述soc信息以及所述目標電池容量確定所述待充電車輛的電池健康狀態。
[0155]
在一種可選的方式中，所述車輛信息包括vin碼；組成所述電池健康狀態測算系統200的健康狀態測算程序被處理器302調用使電池健康狀態測算設備執行以下操作：
[0156]
根據所述vin碼確定所述待充電車輛的廠商信息、車型信息和生產時間；
[0157]
根據所述廠商信息、所述車型信息和所述生產時間確定所述待充電車輛的初始電池容量；
[0158]
確定所述生產時間與所述充電開始操作的時間之間的時間間隔；
[0159]
根據所述時間間隔、所述車輛信息和所述初始電池容量確定所述目標電池容量。
[0160]
在一種可選的方式中，組成所述電池健康狀態測算系統200的健康狀態測算程序被處理器302調用使電池健康狀態測算設備執行以下操作：
[0161]
根據所述車輛信息確定所述待充電車輛的電池衰減曲線；所述電池衰減曲線包括電池衰減信息與電池使用時間之間的對應關系；
[0162]
根據所述時間間隔和所述電池容量衰減曲線確定目標衰減信息；
[0163]
根據所述目標衰減信息和所述初始電池容量確定所述目標電池容量。
[0164]
在一種可選的方式中，所述充電參數包括充電電流以及充電時間；所述soc信息包括所述待充電車輛在所述目標充電段的起始時間對應的第一soc和所述目標充電段的結束時間對應的第二soc；組成所述電池健康狀態測算系統200的健康狀態測算程序被處理器302調用使電池健康狀態測算設備執行以下操作：
[0165]
根據所述充電電流以及所述充電時間進行計算，得到所述目標充電段對應的充電電量；
[0166]
根據所述第一soc和所述第二soc確定所述待充電車輛在所述目標充電段的soc變化量；
[0167]
根據所述充電電量、所述soc變化量以及所述目標電池容量確定所述待充電車輛
的電池健康狀態。
[0168]
在一種可選的方式中，組成所述電池健康狀態測算系統200的健康狀態測算程序被處理器302調用使電池健康狀態測算設備執行以下操作：
[0169]
將所述目標電池容量與所述soc變化量的乘積確定為電池接收電量；
[0170]
根據所述充電電量與所述電池接收電量的比值確定所述電池健康狀態。
[0171]
在一種可選的方式中，組成所述電池健康狀態測算系統200的代碼程序被處理器302調用使電池健康狀態測算設備執行以下操作：
[0172]
確定所述充電電流是否滿足電流閾值；
[0173]
若滿足，根據soc充電電流曲線確定所述第二soc；其中，所述soc充電電流曲線包括所述soc與所述充電電流之間的對應關系；所述soc充電電流曲線根據所述車輛信息確定。
[0174]
在一種可選的方式中，組成所述電池健康狀態測算系統200的健康狀態測算程序被處理器302調用使電池健康狀態測算設備執行以下操作：
[0175]
根據所述車輛信息確定所述待充電車輛的充電效率；
[0176]
根據所述充電效率、所述充電電流以及所述充電時間進行計算，得到所述充電電量。
[0177]
本發明實施例提供的電池健康測算設備通過獲取待充電車輛的soc信息和目標充電段的充電參數，根據充電參數和soc信息以及待充電車輛對應的目標電池容量確定出其電池健康狀態，從而能夠克服現有技術中所采取的大數據模型或者實驗室模擬所導致的電池健康狀態的測算效率較低的技術缺陷，提高了電池健康狀態測算的效率。
[0178]
本發明實施例提供了一種計算機可讀存儲介質，所述存儲介質存儲有至少一可執行指令，該可執行指令在電池健康狀態測算設備上運行時，使得所述電池健康狀態測算設備執行上述任意方法實施例中的電池健康狀態測算方法。
[0179]
可執行指令具體可以用于使得電池健康狀態測算設備執行以下操作：
[0180]
響應于充電開始操作，獲取待充電車輛的車輛信息；
[0181]
根據所述車輛信息確定所述待充電車輛的目標電池容量；
[0182]
響應于充電結束操作，獲取目標充電段內所述充電設備的充電參數和所述待充電車輛的soc信息；所述目標充電段包括位于所述充電開始操作與所述充電結束操作之間的時間段；
[0183]
根據所述充電參數、所述soc信息以及所述目標電池容量確定所述待充電車輛的電池健康狀態。
[0184]
在一種可選的方式中，所述車輛信息包括vin碼；所述可執行指令使所述電池健康狀態測算設備執行以下操作：
[0185]
根據所述vin碼確定所述待充電車輛的廠商信息、車型信息和生產時間；
[0186]
根據所述廠商信息、所述車型信息和所述生產時間確定所述待充電車輛的初始電池容量；
[0187]
確定所述生產時間與所述充電開始操作的時間之間的時間間隔；
[0188]
根據所述時間間隔、所述車輛信息和所述初始電池容量確定所述目標電池容量。
[0189]
在一種可選的方式中，所述可執行指令使所述電池健康狀態測算設備執行以下操
作：
[0190]
根據所述車輛信息確定所述待充電車輛的電池衰減曲線；所述電池衰減曲線包括電池衰減信息與電池使用時間之間的對應關系；
[0191]
根據所述時間間隔和所述電池容量衰減曲線確定目標衰減信息；
[0192]
根據所述目標衰減信息和所述初始電池容量確定所述目標電池容量。
[0193]
在一種可選的方式中，所述充電參數包括充電電流以及充電時間；所述soc信息包括所述待充電車輛在所述目標充電段的起始時間對應的第一soc和所述目標充電段的結束時間對應的第二soc；所述可執行指令使所述電池健康狀態測算設備執行以下操作：
[0194]
根據所述充電電流以及所述充電時間進行計算，得到所述目標充電段對應的充電電量；
[0195]
根據所述第一soc和所述第二soc確定所述待充電車輛在所述目標充電段的soc變化量；
[0196]
根據所述充電電量、所述soc變化量以及所述目標電池容量確定所述待充電車輛的電池健康狀態。
[0197]
在一種可選的方式中，所述可執行指令使所述電池健康狀態測算設備執行以下操作：
[0198]
將所述目標電池容量與所述soc變化量的乘積確定為電池接收電量；
[0199]
根據所述充電電量與所述電池接收電量的比值確定所述電池健康狀態。
[0200]
在一種可選的方式中，所述可執行指令使所述電池健康狀態測算設備執行以下操作：
[0201]
確定所述充電電流是否滿足電流閾值；
[0202]
若滿足，根據soc充電電流曲線確定所述第二soc；其中，所述soc充電電流曲線包括所述soc與所述充電電流之間的對應關系；所述soc充電電流曲線根據所述車輛信息確定。
[0203]
在一種可選的方式中，所述可執行指令使所述電池健康狀態測算設備執行以下操作：
[0204]
根據所述車輛信息確定所述待充電車輛的充電效率；
[0205]
根據所述充電效率、所述充電電流以及所述充電時間進行計算，得到所述充電電量。
[0206]
本發明實施例提供的計算機可讀存儲介質通過獲取待充電車輛的soc信息和目標充電段的充電參數，根據充電參數和soc信息以及待充電車輛對應的目標電池容量確定出其電池健康狀態，從而能夠克服現有技術中所采取的大數據模型或者實驗室模擬所導致的電池健康狀態的測算效率較低的技術缺陷，提高了電池健康狀態測算的效率。
[0207]
本發明實施例提供了一種充電樁，所述充電樁包括所述電池健康測算設備。
[0208]
本發明實施例提供的充電樁通過獲取待充電車輛的soc信息和目標充電段的充電參數，根據充電參數和soc信息以及待充電車輛對應的目標電池容量確定出其電池健康狀態，從而能夠克服現有技術中所采取的大數據模型或者實驗室模擬所導致的電池健康狀態的測算效率較低的技術缺陷，提高了電池健康狀態測算的效率。
[0209]
在一種可選的方式中，所述充電樁還包括vci設備，所述vci設備用于獲取所述車
輛信息和所述soc信息。
[0210]
本發明實施例提供的充電樁通過vci設備與待充電車輛建立通信，從而獲取待充電車輛的soc信息，再根據目標充電段的充電參數和soc信息以及待充電車輛對應的目標電池容量確定出其電池健康狀態，從而能夠克服現有技術中所采取的大數據模型或者實驗室模擬所導致的電池健康狀態的測算效率較低的技術缺陷，提高了電池健康狀態測算的效率。
[0211]
本發明實施例提供一種電池健康測算裝置，用于執行上述電池健康測算方法。
[0212]
本發明實施例提供了一種計算機程序，所述計算機程序可被處理器調用使電池健康測算設備執行上述任意方法實施例中的電池健康測算方法。
[0213]
本發明實施例提供了一種計算機程序產品，計算機程序產品包括存儲在計算機可讀存儲介質上的計算機程序，計算機程序包括程序指令，當程序指令在計算機上運行時，使得所述計算機執行上述任意方法實施例中的電池健康測算方法。
[0214]
在此提供的算法或顯示不與任何特定計算機、虛擬系統或者其它設備固有相關。各種通用系統也可以與基于在此的示教一起使用。根據上面的描述，構造這類系統所要求的結構是顯而易見的。此外，本發明實施例也不針對任何特定編程語言。應當明白，可以利用各種編程語言實現在此描述的本發明的內容，并且上面對特定語言所做的描述是為了披露本發明的最佳實施方式。
[0215]
上述實施例中的步驟，除有特殊說明外，不應理解為對執行順序的限定。以上僅為本技術的優選實施例，并非因此限制本技術的專利范圍，凡是利用本技術說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其他相關的技術領域，均同理包括在本技術的專利保護范圍內。

相關知識

電池健康狀態測算方法以及相關設備與流程
電池健康狀態檢測方法、裝置和電子設備與流程
電池健康狀態檢測系統及方法與流程
電池健康狀態SOH的檢測方法及裝置與流程
電池健康狀態的判別方法、存儲介質及檢測系統與流程
一種動力電池健康狀態檢測及預警的方法與流程
鋰離子電池組單體容量及健康狀態在線測量系統及方法與流程
一種電池健康狀態檢測方法
BMI檢測方法、裝置以及電子設備與流程
健康監測方法、裝置及電子設備與流程

網址: 電池健康狀態測算方法以及相關設備與流程 http://www.u1s5d6.cn/newsview1218065.html
