本發明屬于動力電池檢測，具體涉及一種動力電池健康狀態檢測及預警的方法。

背景技術：

1、電動化是實現碳達峰和碳中和的重要手段，已經成為一種社會共識，同時更以迅猛的姿態體現在新經濟的各種產業生態中。交通領域使用動力電池作為主動力源，正在逐步替代汽柴油等化石能源；儲能領域使用動力電池作為主動力源，正在大規模服務于光伏、風電和分布式發電的各個場景中。可以說，電池、是支撐起電動化的主要載體。

2、然而，無論在交通領域還是儲能領域，抑或其它正在發展中不斷出現的其它低碳經濟電動化領域，電池的健康狀態始終是非常值得關注的重大問題。這里所說的健康狀態既包括電池的安全性，也包括電池的衰減性。如何盡量提升電池組的安全性，減緩電池組的衰減，事關用戶體驗和產業發展進程。

3、尤其隨著電池組使用時間的延長，電池組內單體間的性能差異將越來越大，即一致性越來越差。電池組總體性能取決于最差的那節單體電池的狀態，呈現出明顯的“木桶效應”。

4、當前，對于電池狀態主要是通過電池管理系統(battery management system,bms)來進行檢測，主要著重于其整體性能，如充電容量、放電容量、荷電狀態(state ofcharging,soc)，對于單體電池往往僅采集其電壓參數，對于溫度采集則往往采集幾個單體組成的模組溫度。這就造成了整體參數預判性不足，更沒有能夠在安全事故發生前提前預警，難以避免車輛自燃等事故的發生。

技術實現思路

1、本發明的目的在于提供一種動力電池健康狀態檢測及預警的方法，克服了現有技術的不足，通過檢測、篩查和預警步驟，提高動力電池安全性，更好的保障消費者的人身及財產安全。

2、為解決上述問題，本發明所采取的技術方案如下：

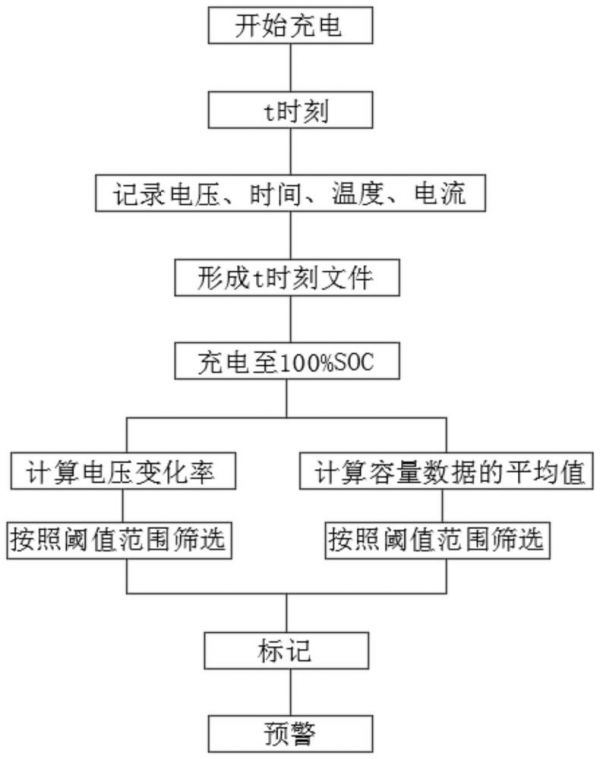

3、一種動力電池健康狀態檢測及預警的方法，該方法包括：

4、檢測，獲取在充放電過程中動力電池組各單體電池信息數據；

5、篩查，對各單體電池信息數據進行比較分析，根據設定的閾值篩查出未達標的電池并標記；

6、預警，在事故未發生前根據單體電池狀態分布及趨勢判斷提前給出警示。

7、進一步，所述電池信息數據包括直接數據和經過計算分析得出的間接數據，所述直接數據包括充放電階段的單體電池電壓、電池組溫度、電流，所述間接數據包括單體電池的微分量數據和積分量數據，所述微分量數據為單體電池的電壓變化率及電池組溫度變化率，所述積分量數據為單體電池的容量數據。

8、進一步，所述單體電池的電壓變化率的表達式為：

9、

10、其中，δv表示t時刻的電壓變化值，vt為t時刻的電壓值，vt0為t時刻之前的初始電壓值。

11、進一步，所述單體電池的容量數據為計算各單體前后兩個t時刻之間的容量，其表達式為：

12、

13、其中，c表示在t時間段內的容量變化值，v表示t時間段內的電壓變化值，i表示t時間段內的電流變化值。

14、進一步，所述篩查的具體步驟包括：

15、首先計算各單體電池的電壓變化率和容量數據的平均值；

16、設定電池的閾值范圍；

17、篩選出超出閾值范圍的單體電池，并對其進行標記和編號。

18、進一步，所述各單體電池的電壓變化率的表達式為：

19、

20、其中，l、m、n為被標記的單體電池的編號。

21、進一步，所述容量數據的平均值的表達式為：

22、

23、其中，l、m、n為被標記的單體電池的編號。

24、進一步，所述預警采用黃色和紅色的指示燈，且根據單體電池的平均值超出閾值范圍的幅度采用不同的指示燈進行預警。

25、進一步，所述單體電池電池包括鋰離子電池、鎳氫電池、鉛酸電池、鈉離子電池。

26、進一步，所述鋰離子電池包括三元材料鋰離子電池、磷酸鐵鋰鋰離子電池、鈦酸鋰鋰離子電池、錳酸鋰鋰離子電池、鈷酸鋰鋰離子電池。

27、本發明與現有技術相比較，具有以下有益效果：

28、本發明所述一種動力電池健康狀態檢測及預警的方法，通過對電池組內各個單體電池的直接數據和間接數據進行檢測，然后從中篩選出數據存在異常的單體電池，并針對超出安全閾值范圍的單體電池進行預警，提高動力電池安全性，更好的保障消費者的人身及財產安全。

技術特征：

1.一種動力電池健康狀態檢測及預警的方法，其特征在于：該方法包括：

2.根據權利要求1所述的一種動力電池健康狀態檢測及預警的方法，其特征在于：所述電池信息數據包括直接數據和經過計算分析得出的間接數據，所述直接數據包括充放電階段的單體電池電壓、電池組溫度、電流，所述間接數據包括單體電池的微分量數據和積分量數據，所述微分量數據為單體電池的電壓變化率及電池組溫度變化率，所述積分量數據為單體電池的容量數據。

3.根據權利要求2所述的一種動力電池健康狀態檢測及預警的方法，其特征在于：所述單體電池的電壓變化率的表達式為：

4.根據權利要求2所述的一種動力電池健康狀態檢測及預警的方法，其特征在于：所述單體電池的容量數據為計算各單體前后兩個t時刻之間的容量，其表達式為：

5.根據權利要求1所述的一種動力電池健康狀態檢測及預警的方法，其特征在于：所述篩查的具體步驟包括：

6.根據權利要求5所述的一種動力電池健康狀態檢測及預警的方法，其特征在于：所述各單體電池的電壓變化率的表達式為：

7.根據權利要求5所述的一種動力電池健康狀態檢測及預警的方法，其特征在于：所述容量數據的平均值的表達式為：

8.根據權利要求4所述的一種動力電池健康狀態檢測及預警的方法，其特征在于：所述預警采用黃色和紅色的指示燈，且根據單體電池的平均值超出閾值范圍的幅度采用不同的指示燈進行預警。

9.根據權利要求1所述的一種動力電池健康狀態檢測及預警的方法，其特征在于：所述單體電池電池包括鋰離子電池、鎳氫電池、鉛酸電池、鈉離子電池。

10.根據權利要求6所述的一種動力電池健康狀態檢測及預警的方法，其特征在于：所述鋰離子電池包括三元材料鋰離子電池、磷酸鐵鋰鋰離子電池、鈦酸鋰鋰離子電池、錳酸鋰鋰離子電池、鈷酸鋰鋰離子電池。

技術總結
本發明屬于動力電池檢測技術領域，具體涉及一種動力電池健康狀態檢測及預警的方法，包括檢測，獲取在充放電過程中動力電池組各單體電池信息數據；篩查，對各單體電池信息數據進行比較分析，根據設定的閾值篩查出未達標的電池并標記；預警，在事故未發生前根據單體電池狀態分布及趨勢判斷提前給出警示?？朔爽F(xiàn)有技術的不足，通過檢測、篩查和預警步驟，提高動力電池安全性，更好的保障消費者的人身及財產安全。

技術研發人員：王春生
受保護的技術使用者：王春生
技術研發日：
技術公布日：2024/4/17
