本實用新型涉及運動機械設備技術領域，具體為一種快速滑冰用腿部力量訓練裝置。

背景技術：

速度滑冰是一項比賽滑行速度的冰上體育運動，從事速滑運動有助于增進身心健康，促進人體新陳代謝，提高心肺功能，增強防寒能力，培養堅毅頑強的意志品質，但是速滑的場地要求十分的嚴苛，一般的場所沒辦法提供如此大的經費，所以運動員沒辦法長時間的訓練，所以現在急需一種能夠不需要場地就能訓練運動員腿部力量的設備。

技術實現要素：

本實用新型的目的在于提供一種快速滑冰用腿部力量訓練裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種快速滑冰用腿部力量訓練裝置，包括訓練裝置機箱、左腳訓練器和右腳訓練器，所述左腳訓練器和右腳訓練器均由更換式腳套、腳套安裝件、腳套連接軸、球形軸承、球形軸套、軸承滑道、小型上卷揚機、上導向滑輪、下導向滑輪和小型下卷揚機組成，所述軸承滑道一側安裝有上導向滑輪，所述上導向滑輪上方安裝有小型上卷揚機，所述上導向滑輪下方安裝有下導向滑輪，所述下導向滑輪下方安裝有小型下卷揚機，且小型上卷揚機和小型下卷揚機對稱分布，且小型上卷揚機和小型下卷揚機均由電機防塵外殼、電機定子繞組、電機轉子繞組、卷揚機輪和卷揚機轉動中軸組成，所述電機防塵外殼內部上方和下方均安裝有電機定子繞組，所述電機定子繞組中間安裝有電機轉子繞組，所述電機轉子繞組中軸位置處安裝有卷揚機轉動中軸，所述卷揚機轉動中軸末端安裝有卷揚機輪。

優選的，所述訓練裝置機箱底端四個角的位置處均安裝有防滑固定支架。

優選的，所述訓練裝置機箱內部上方安裝有機箱防塵蓋。

優選的，所述訓練裝置機箱內部一側安裝有左腳訓練器，所述訓練裝置機箱內部另一側安裝有右腳訓練器，且左腳訓練器和右腳訓練器對稱分布。

優選的，所述腳套連接軸上端安裝有腳套安裝件，所述腳套安裝件上端安裝有更換式腳套。

優選的，所述腳套連接軸下端安裝有球形軸承，所述球形軸承外部安裝有球形軸套，所述球形軸套外部安裝有軸承滑道。

與現有技術相比，本實用新型的有益效果是：本實用新型結構科學、合理，使用方便、高效，本實用新型能夠無需很大的場地的情況下，對運動員的腿部力量進行有效的訓練，通過小型的卷揚機提供拉力，不斷的加強，從而模擬運動員在真的冰上的感覺，以達到更好的訓練效果，設備中的腳套安裝件上增加了更換式腳套，能夠更換各種大小型號的腳套，使各個年齡段的運動員都能夠很好的使用本實用新型，訓練效果更好。

附圖說明

圖1為本實用新型的主視結構示意圖；

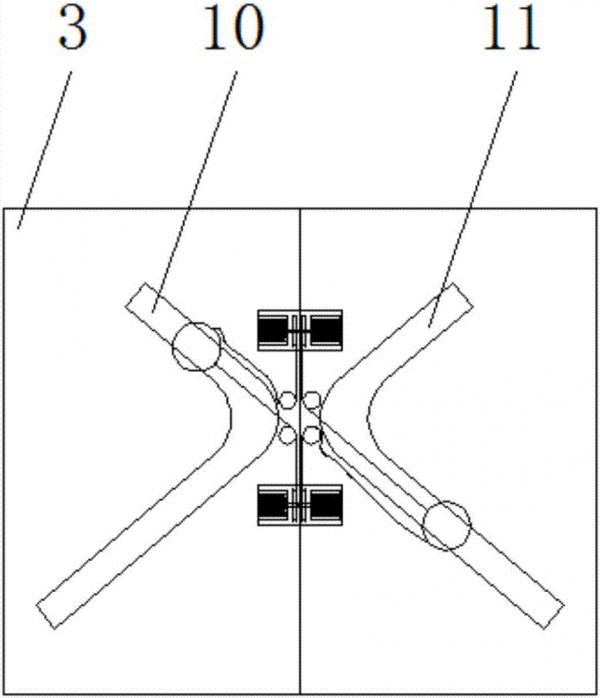

圖2為本實用新型的俯視結構示意圖；

圖3為本實用新型的左腳訓練器俯視結構示意圖；

圖4為本實用新型的小型上卷揚機俯視結構示意圖。

圖中：1-防滑固定支架；2-訓練裝置機箱；3-機箱防塵蓋；4-更換式腳套；5-腳套安裝件；6-腳套連接軸；7-球形軸承；8-球形軸套；9-軸承滑道；10-左腳訓練器；11-右腳訓練器；12-小型上卷揚機；13-上導向滑輪；14-下導向滑輪；15-小型下卷揚機；16-電機防塵外殼；17-電機定子繞組；18-電機轉子繞組；19-卷揚機輪；20-卷揚機轉動中軸。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦?shí)用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-4，本實用新型提供的一種實施例：一種快速滑冰用腿部力量訓練裝置，包括訓練裝置機箱2、左腳訓練器10和右腳訓練器11，左腳訓練器10和右腳訓練器11均由更換式腳套4、腳套安裝件5、腳套連接軸6、球形軸承7、球形軸套8、軸承滑道9、小型上卷揚機12、上導向滑輪13、下導向滑輪14和小型下卷揚機15組成，更換式腳套4能夠適應于各個年齡段的運動員，能夠讓本實用新型的適用范圍更廣，球形軸承7、球形軸套8和軸承滑道9相互配合，使運動員在訓練的時候，能夠更好的模擬出在冰上的感覺，能夠使訓練的效果更好，小型上卷揚機12、上導向滑輪13、下導向滑輪14和小型下卷揚機15相互配合，能夠變換各種大小的拉力，使運動員的訓練效果達到最佳，軸承滑道9一側安裝有上導向滑輪13，上導向滑輪13上方安裝有小型上卷揚機12，上導向滑輪13下方安裝有下導向滑輪14，上導向滑輪13和下導向滑輪14能夠?qū)⒕頁P(yáng)機產生的拉力方向進行改變，使運動員在施力的時候，總能夠保證在同一方向上，使訓練的效果更好，下導向滑輪14下方安裝有小型下卷揚機15，且小型上卷揚機12和小型下卷揚機15對稱分布，且小型上卷揚機12和小型下卷揚機15均由電機防塵外殼16、電機定子繞組17、電機轉子繞組18、卷揚機輪19和卷揚機轉動中軸20組成，電機防塵外殼16內部上方和下方均安裝有電機定子繞組17，電機定子繞組17中間安裝有電機轉子繞組18，電機轉子繞組18中軸位置處安裝有卷揚機轉動中軸20，卷揚機轉動中軸20末端安裝有卷揚機輪19，通過卷揚機輪19和卷揚機轉動中軸20的相互作用，使拉力大小進行調節，使運動員能夠調節訓練的強度，訓練裝置機箱2底端四個角的位置處均安裝有防滑固定支架1，訓練裝置機箱2內部上方安裝有機箱防塵蓋3，訓練裝置機箱2內部一側安裝有左腳訓練器10，訓練裝置機箱2內部另一側安裝有右腳訓練器11，且左腳訓練器10和右腳訓練器11對稱分布，腳套連接軸6上端安裝有腳套安裝件5，腳套安裝件5上端安裝有更換式腳套4，腳套連接軸6下端安裝有球形軸承7，球形軸承7外部安裝有球形軸套8，球形軸套8外部安裝有軸承滑道9。

具體使用方式：本實用新型工作中，使用者將本實用新型放置平穩，即可開始進行訓練，首先，運動員將雙腳放在更換式腳套4中，開始進行訓練，通過球形軸承7、球形軸套8和軸承滑道9之間的配合，使運動員的腳按照速滑時的腳部動作來進行運動，通過小型上卷揚機、上導向滑輪、下導向滑輪和小型下卷揚機對運動員的腳進行拉扯，產生阻力，達到訓練的效果，至此，整個設備的工作流程完成。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
