本發明涉及動力電池，特別是涉及一種動力電池健康狀態的檢測方法及裝置。

背景技術：

1、電池組健康狀態(state of health，soh)是對當前電池性能的綜合評估，利用soh指標和電池異常報警，可以監測電池的健康狀態，從而進行檢修或工藝改進。但對于現在的電池狀態分析及可視分析系統，現有技術缺少對電動汽車動力電池健康狀態數據的良好展示，電池異常因素的最終分析必須由電池專家或工程師來完成。傳統的基于數據的檢測分析方法需要結合多項數據和視圖分析，分析所需要的數據量龐大，數據種類多，對人工分析來說是巨大的挑戰，觀察員無法直觀快速地掌握數據之間的聯系、比較、趨勢。現有技術缺少一種檢測分析異常因素的手段，極大地降低了人工分析的效率。

技術實現思路

1、鑒于以上所述現有技術的缺點，本發明的目的在于提供一種動力電池健康狀態的檢測方法及裝置，用于解決現有技術中電動汽車動力電池健康狀態數據量多、缺少交互，數據檢測分析效率低的問題。

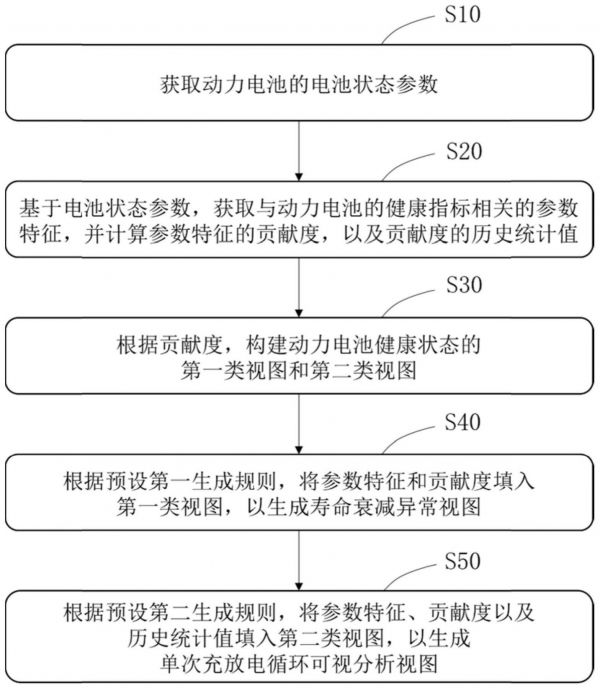

2、為實現上述目的及其他相關目的，本發明提供一種動力電池健康狀態的檢測方法，包括：

3、獲取動力電池的電池狀態參數；

4、基于所述電池狀態參數，獲取與動力電池的健康指標相關的參數特征，并計算所述參數特征的貢獻度，以及所述貢獻度的歷史統計值；

5、根據所述貢獻度，構建動力電池健康狀態的第一類視圖和第二類視圖；

6、根據預設第一生成規則，將所述參數特征和所述貢獻度填入所述第一類視圖，以生成壽命衰減異常視圖；以及

7、根據預設第二生成規則，將所述參數特征、所述貢獻度以及所述歷史統計值填入所述第二類視圖，以生成單次充放電循環可視分析視圖。

8、在本發明的一實施例中，所述根據預設第一生成規則，將所述參數特征和所述貢獻度填入所述第一類視圖，以生成壽命衰減異常視圖的步驟，包括：

9、建立動力電池的健康狀態數據與所述第一類視圖之間的數據映射關系，所述健康狀態數據表征反映電池健康狀態變化趨勢的數據；以及

10、根據所述數據映射關系和所述第一生成規則，將所述特征、所述貢獻度填入所述第一類視圖中，以生成壽命衰減異常視圖。

11、在本發明的一實施例中，所述第一生成規則的生成步驟，包括：

12、構建每一次充放電循環的特征方塊圖，其中，每一個方塊的寬度表示一次充放電循環，所述方塊的高度表示所述貢獻度的絕對值；

13、在選定時間的充放電循環區間內，將做平均正貢獻的所述參數特征標記為第一顏色；

14、當標記為所述第一顏色的參數特征在當前充放電循環做負貢獻，將所述參數特征對應的方塊置于離回歸健康狀態線最遠的位置；以及

15、所述方塊的高度越高表征越靠近所述回歸健康狀態線，所述方塊的高度越低表征越遠離所述回歸健康狀態線。

16、在本發明的一實施例中，所述當標記為所述第一顏色的參數特征在當前充放電循環做負貢獻，將所述參數特征對應的方塊置于離回歸健康狀態線最遠的位置的步驟之后，包括：

17、在選定時間的充放電循環區間內，將做平均負貢獻的所述參數特征標記為第二顏色；

18、當標記為所述第二顏色的參數特征在當前充放電循環做正貢獻，將所述參數特征對應的方塊置于離所述回歸健康狀態線最遠的位置。

19、在本發明的一實施例中，所述第一類視圖顯示電池健康狀態的變化、出現異常警報的充放電循環、電池健康指標的變化和/或各循環中參數特征對電池健康狀態變化的貢獻度。

20、在本發明的一實施例中，所述根據預設第二生成規則，將所述參數特征、所述貢獻度以及所述歷史統計值填入所述第二類視圖，以生成單次充放電循環可視分析視圖的步驟，包括：

21、建立單次充放電循環的數據與所述第二類視圖之間的數據映射關系；以及

22、根據所述數據映射關系和所述第二生成規則，將所述參數特征、所述貢獻度以及所述歷史統計值填入所述第二類視圖，以生成單次充放電循環可視分析視圖。

23、在本發明的一實施例中，所述第二生成規則的生成步驟，包括：

24、構建每一次充放電循環的多環扇區圖，其中，每一個扇形區域表示影響健康狀態變化的一種所述參數特征，半徑表示所述參數特征在當前充放電循環中貢獻度絕對值的大??；以及

25、每一個環形扇區內側到中線環形邊緣的最短距離表示在指定的充放電循環次數中所述參數特征的平均貢獻度。

26、在本發明的一實施例中，所述狀態參數包括動力電池總電壓、總電流、標準荷電狀態、單體電池電壓、最大電壓單體電池編號、最大單體電池電壓、最小電壓單體電池編號、最小單體電池電壓、單體電池溫度、最高溫度單體電池編號、最高單體電池溫度、最低溫度單體電池編號、最低單體電池溫度、絕緣阻值、電池警報類型、行駛速度和/或已行駛里程。

27、在本發明的一實施例中，在預設時間內，所述特征包括累積里程、最高溫度最大值、平均最高溫度、最低溫度最小值、平均最低溫度、平均每次行駛時長、平均每次充電荷電狀態和/或平均行駛速度。

28、本發明還提供一種動力電池健康狀態的檢測裝置，包括：

29、數據獲取模塊，用于獲取動力電池的電池狀態參數；

30、參數特征提取模塊，用于基于所述電池狀態參數，獲取與動力電池的健康指標相關的參數特征，并計算所述參數特征的貢獻度，以及所述貢獻度的歷史統計值；

31、視圖構建模塊，用于根據所述貢獻度，構建動力電池健康狀態的第一類視圖和第二類視圖；

32、第一類視圖模塊，用于根據預設第一生成規則，將所述參數特征和所述貢獻度填入所述第一類視圖，以生成壽命衰減異常視圖；以及

33、第二類視圖模塊，用于根據預設第二生成規則，將所述參數特征、所述貢獻度以及所述歷史統計值填入所述第二類視圖，以生成單次充放電循環可視分析視圖。

34、如上所述，本發明的一種動力電池健康狀態的檢測方法及裝置，具有以下有益效果：本發明可以提供電池健康狀態變化趨勢、與歷史統計值的比較，異常特征建議和充放電數據的展示，極大提高分析、檢測動力電池的效率。

技術特征：

1.一種動力電池健康狀態的檢測方法，其特征在于：包括

2.根據權利要求1所述的動力電池健康狀態的檢測方法，其特征在于，所述根據預設第一生成規則，將所述參數特征和所述貢獻度填入所述第一類視圖，以生成壽命衰減異常視圖的步驟，包括：

3.根據權利要求2所述的動力電池健康狀態的檢測方法，其特征在于，所述第一生成規則的生成步驟，包括：

4.根據權利要求3所述的動力電池健康狀態的檢測方法，其特征在于，所述當標記為所述第一顏色的參數特征在當前充放電循環做負貢獻，將所述參數特征對應的方塊置于離回歸健康狀態線最遠的位置的步驟之后，包括：

5.根據權利要求1所述的動力電池健康狀態的檢測方法，其特征在于，所述第一類視圖顯示電池健康狀態的變化、出現異常警報的充放電循環、電池健康指標的變化和/或各循環中參數特征對電池健康狀態變化的貢獻度。

6.根據權利要求1所述的動力電池健康狀態的檢測方法，其特征在于，所述根據預設第二生成規則，將所述參數特征、所述貢獻度以及所述歷史統計值填入所述第二類視圖，以生成單次充放電循環可視分析視圖的步驟，包括：

7.根據權利要求6所述的動力電池健康狀態的檢測方法，其特征在于，所述第二生成規則的生成步驟，包括：

8.根據權利要求1所述的動力電池健康狀態的檢測方法，其特征在于，所述狀態參數包括動力電池總電壓、總電流、標準荷電狀態、單體電池電壓、最大電壓單體電池編號、最大單體電池電壓、最小電壓單體電池編號、最小單體電池電壓、單體電池溫度、最高溫度單體電池編號、最高單體電池溫度、最低溫度單體電池編號、最低單體電池溫度、絕緣阻值、電池警報類型、行駛速度和/或已行駛里程。

9.根據權利要求1所述的動力電池健康狀態的檢測方法，其特征在于，在預設時間內，所述特征包括累積里程、最高溫度最大值、平均最高溫度、最低溫度最小值、平均最低溫度、平均每次行駛時長、平均每次充電荷電狀態和/或平均行駛速度。

10.一種動力電池健康狀態的檢測裝置，其特征在于，包括：

技術總結
本發明提供一種動力電池健康狀態的檢測方法及裝置，涉及動力電池技術領域，所述檢測方法包括：獲取動力電池的電池狀態參數；基于所述電池狀態參數，獲取與動力電池的健康指標相關的參數特征，并計算所述參數特征的貢獻度，以及所述貢獻度的歷史統計值；根據所述貢獻度，構建動力電池健康狀態的第一類視圖和第二類視圖；根據預設第一生成規則，將所述參數特征和所述貢獻度填入所述第一類視圖，以生成壽命衰減異常視圖；以及根據預設第二生成規則，將所述參數特征、所述貢獻度以及所述歷史統計值填入所述第二類視圖，以生成單次充放電循環可視分析視圖。本發明可極大提高分析、檢測動力電池的效率。

技術研發人員：俞浩程,路強,鄧柏林,金方杰,李賀群,陸文星,吳名功
受保護的技術使用者：合肥工業大學
技術研發日：
技術公布日：2024/1/13
