使用傳統鉆孔方法對合金鋼或鈦等硬質金屬進行鉆孔。但可以使用一種方法，即電火花加工 (EDM)。EDM 深孔鉆孔最適合在金屬和導電材料中鉆孔。EDM 服務用途廣泛，因此多年來已成為一種要求很高的方法。本文將探討所有這些優點和局限性，以及如何以最佳方式使用這種技術

什么是電火花鉆孔？

鉆孔電火花加工可以產生深微孔。這些孔的直徑為 0.065 毫米，深度可達 1 米。電源連接到電極和工件。通常電極帶負電荷，工件帶正電荷。在電極上產生電荷后，介電流體將電荷傳導到工件。它產生高溫火花。它蒸發并侵蝕該區域的金屬?？招碾姌O有助于介電液體流動。這種流動與電極旋轉一起穩定了電火花加工過程。它還有助于從工件上去除碎屑。旋轉的電極向下移動并鉆孔。

電火花加工 (EDM) 與鉆孔有何區別？

EDM 鉆孔可以輕松穿透堅硬的材料。EDM 鉆孔具有高質量的孔和與傳統鉆孔不同的一致結果。普通鉆孔無法產生這樣的結果，也無法鉆硬表面。

電火花鉆孔的原型制作與生產

生產和原型 EDM 鉆孔之間的主要區別在于公差和精度要求。

模型

線切割原型具有達到復雜行業所需精度的潛力，EDM 深孔鉆孔公差可達 ±0.050mm。這可以通過精確控制鉆孔深度、機器速度和整體高效加工來實現。

生產

電火花鉆孔的生產要求通常為±0.050 毫米，公差。所需孔徑范圍為 0.5-1.5 毫米。

電火花鉆孔工藝

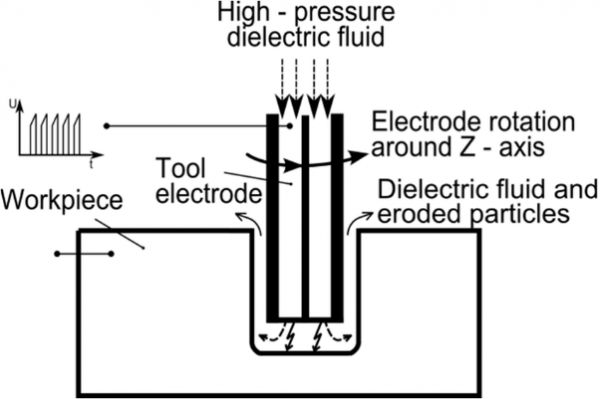

EDM 鉆孔使用小電極在材料上鉆孔。電極由石墨、黃銅、銅或鎢制成。電極是空心管，內有流動的介電液體。當電極和工件足夠接近時，會產生火花。它可以產生 8,000-12,000°C 的局部溫度?；鸹ǖ乃俣葹?500-30,000/秒。高壓介電流體通過空心電極的中心泵送。然后，該介電流體被電離并產生火花。它會將材料從孔中腐蝕出來。

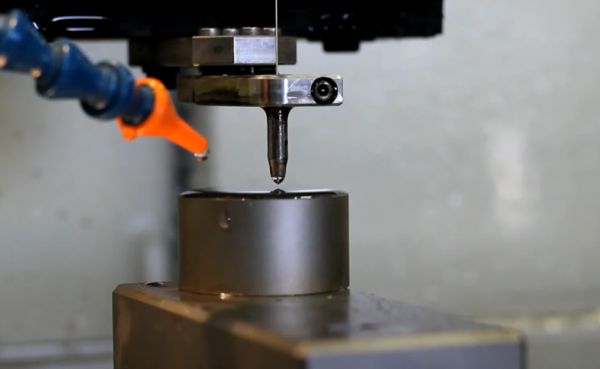

快速電火花鉆孔

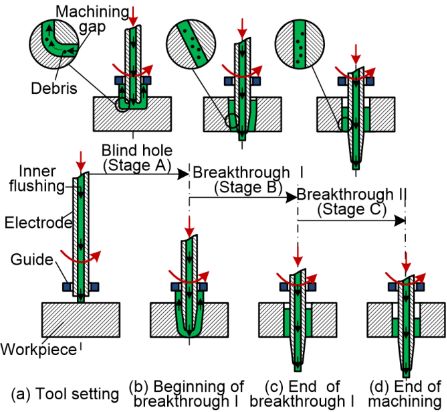

電火花鉆孔中的單通道電極與多通道電極

單通道和多通道電極的主要區別在于它們產生的孔的類型以及它們的性能。

單通道電極

這些電極可在材料中形成最佳鉆孔。它們更經濟，制造所需的材料更少。單通道電極的性能更好，因?yàn)槔鋮s液流量高，冷卻效果和材料去除率更好。

多通道電極

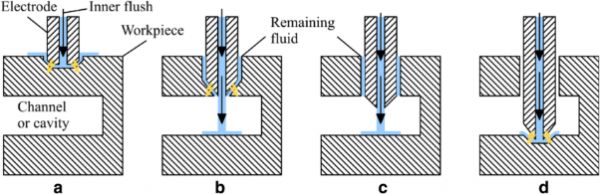

這些最適合精密加工，因?yàn)槎嗤ǖ揽梢栽黾铀槠瑳_洗和冷卻。它進一步提高了切削速度并減少了電極磨損。它們?cè)O(shè)計有內部通道，可以鉆盲孔并燒掉孔底的多余材料。然而，由于在較高的鉆孔深度處碎片顆粒會堆積，因此尺寸精度較低。

控制電火花鉆孔的錐度

為了控制 EDM 鉆孔，請使用 ECM（電化學加工）和 EDM。這有助于實現錐形形狀、圓角和更好的表面粗糙度。另一種方法是使用體積錐度補償，通過調整與編程尺寸的變化，可以在 EDM 數據屏幕上進行。

介電流體在電火花鉆孔中的作用

介電流體沖走蒸發的物質并穩定放電。它使水或油脫離子，通過噴嘴或電極管輸送到鉆井區。

電火花鉆孔的優點

鉆孔電火花加工技術有很多好處。

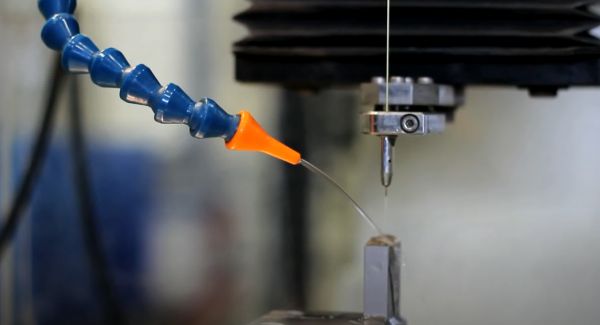

快速孔鉆孔電火花加工機

精密且準確

它為非常復雜的部件和設計提供高水平的準確度和精度。由于采用非接觸式工藝，材料損壞和變形最小。它提供一致且準確的孔尺寸。

加工堅硬且精細的材料

它可以在各種材料上鉆孔，包括硬質和精細材料。硬鋼、碳化鎢、鈦和陶瓷等硬質材料都可以輕松鉆孔。它可以制造各種尺寸和形狀的孔，使其成為一種多功能制造工藝。

電火花鉆孔的缺點

這個過程也有一些局限性

處理時間較慢

總的來說這是一個緩慢的過程。鉆一個孔可能需要幾分鐘。因此，對于大批量生產來說，這不是一個好的選擇。

與傳統鉆井相比成本更高

這是一個相對昂貴的工藝，生產零件耗時長，而且能耗較高。

電火花鉆孔的常見應用

電火花切割的常見應用如下：

航天工業應用

航空航天業需要能夠承受極端條件的高精度部件。EDM 鉆孔可在渦輪葉片中產生冷卻孔。它確保了飛機部件的耐用性和可靠性。

醫療器械制造

耐用且精密的植入部件是醫療行業的主要要求之一?？焖匐娀鸹ㄣ@孔可以在鈦和陶瓷等硬質材料上鉆孔，且零件精度高、一致性好。

汽車領域的應用

快速電火花鉆孔技術可在硬質材料上精確、靈活地制造復雜形狀和部件。它可生產公差嚴格、幾何形狀精細的高性能汽車部件。

電火花鉆孔材料

電火花鉆孔常用的材料

EDM 鉆孔可應用于硬質材料，如不銹鋼 304、316、303、鈦、鎢、硬化鋼和 Inconel 合金。EDM 鉆孔可應用于硬質材料，如不銹鋼 304、316、303、鈦、鎢、硬化鋼和 Inconel 合金。材料選擇很重要，因?yàn)樗鼤?huì)顯著影響孔質量和加工過程的整體效率。電極和工件極性對材料去除率和表面粗糙度有很大影響。

細孔電火花鉆孔專用材料

微孔電火花鉆孔的專用材料是硬質合金（WC-Co）、高速鋼（HSS）和實心槽硬質合金鉆頭。

細孔電火花鉆孔能力

實現微直徑孔

激光束鉆孔 (LBD) 是一種最常用的非接觸式技術，可以在多種材料上創建微直徑的孔。

復雜幾何形狀和深孔鉆削

細孔電火花鉆孔可有效加工復雜幾何形狀的微孔。介電液體可保持工作場所涼爽并清除碎屑。

最大限度地減少電火花鉆孔中的熱影響區

微孔電火花加工中的材料去除是通過電火花完成的。因此，傳遞到工件的熱量極小。這導致熱影響區較小，材料變形的風險較低。

電火花鉆孔、線切割和電火花成型

EDM 變體比較

區別

電火花鉆孔

線切割加工

電火花加工機

零件

適用于小而深的孔

復雜的部件和詳細的外部輪廓

復雜的 3D 形狀

平臺精度

電火花切割精度高

不僅僅是電火花鉆孔

更高的進動

使用方便

耗費時間且流程較長

易于使用且節省時間

與 EDM 鉆孔相同

電極

完整的電極形狀

細金屬絲

定制形狀電極

材料

硬化鋼、鈦、鎢、陶瓷

銅、鋁、黃銅、鉬、復合絲

導電材料

何時使用 EDM 鉆孔與其他 EDM 類型

電火花鉆孔用于制作精確且形狀復雜的孔。線切割用于制作擠壓工具、沖頭和模具以及厚形狀。電火花成型用于制作復雜的三維部件。

與拓發中國合作進行電火花鉆孔的優勢

Tuofa China 提供 EDM 服務，結合高速 CNC EDM 鉆機的高效工藝，對鉆孔深度和孔質量有極其精確的控制。更多信息： https://www.tuofa-cncmachining.com/

拓發電火花鉆孔能力概述

最先進的設備：Tuofa 配備了現代化的 EDM 機器，能夠處理各種各樣的應用。經驗豐富的團隊：我們技術精湛的工程師和技術人員團隊在電火花鉆孔方面擁有豐富的經驗。質量保證：我們遵守嚴格的質量控制標準，以確保我們工作的精確度和準確性。定制：我們可以定制我們的 EDM 服務以滿足您的特定要求和規格。

如何開始使用 Tuofa 的 EDM 鉆孔服務

聯系信息：提供方便獲取 Tuofa 的聯系方式。詢價流程：概述請求報價或下訂單所涉及的步驟。咨詢：提供咨詢服務，幫助客戶確定最適合其需求的 EDM 解決方案。

聯系方式及咨詢流程

Website: https://www.tuofa-cncmachining.com/電子郵箱： info@tufoa-cncmachining.com聯系電話：+86 13713980135

通過選擇拓發中國滿足您的 EDM 鉆孔需求，您可以受益于我們的專業知識、優質工藝和對客戶滿意度的承諾。
