本發明屬于食品加工技術領域，具體的說是一種代餐粉加工工藝。

背景技術：

代餐粉是一種由谷類、豆類、薯類食材等為主，其它屬類植物的根、莖、果實等可食用部分為輔制成的一種單一或綜合性沖調粉劑產品，它集營養均衡、效果顯著、食用方便等優點于一身，自全谷粉及有機胚芽粉面世以來，得到眾多減肥瘦身人士的喜愛和歡迎，減肥效果好，無副作用，代餐粉減肥是風行于國際的一種減肥瘦身方法，代餐粉為國際食品法典委員會公布的《減肥用低能量配方食品標準》。

代餐粉秉承均衡營養、健康減肥的理念，通過調整和均衡身體中的蛋白質、脂肪、碳水化合物、膳食纖維、維生素、礦物質和微量元素的攝入，保證在減肥過程中，不饑餓、不乏力、不腹瀉、不反彈、不改變飲食習慣，符合世界衛生組織推薦的健康減肥理念，最重要的是代餐粉不會對身體造成任何損害，可以說代餐粉是真正意義上的綠色減肥食品，而不是對身體有傷害的減肥藥。

代餐粉作為均衡營養和減肥的重要食品，因此控制每次的飲用量標準尤為重要，目前食用者每次的取用方法，往往都是憑著自己的感覺或經驗來控制，缺乏準確性和科學性，且每次食用量的不足或超標，容易導致食用者營養不足或營養過剩，進而影響到食用者的健康或肥胖者的減肥，現有技術中的代餐粉僅僅是通過簡單的罐裝來進行盛放，每次取用用量較難控制。

技術實現要素：

為了彌補現有技術的不足，解決現有技術中食用者每次的取用方法，往往都是憑著自己的感覺或經驗來控制，缺乏準確性和科學性，且每次食用量的不足或超標，容易導致食用者營養不足或營養過剩，進而影響到食用者的健康或肥胖者的減肥，現有技術中的代餐粉僅僅是通過簡單的罐裝來進行盛放，每次取用用量較難控制等問題，本發明提出一種代餐粉加工工藝。

本發明解決其技術問題所采用的技術方案是：本發明所述的一種代餐粉加工工藝，該工藝包括以下步驟：

s1：將小米、大米、土豆粉和燕麥用水蒸汽分別蒸25-30分鐘；然后進行充分混合粉碎，得到混合物；

s2:再將中蜂蜜和面粉進行充分混合，然后加入純凈水進行稀釋，在加入純凈水稀釋的過程中，需要進行揉搓，形成面團；再將面團放入蒸煮設備內進行充分蒸煮；當面團完全蒸熟后，進行粉碎處理，形成熟面塊；

s3：將s1中得到的混合物和s2中得到的熟面塊進行混合，再加入葡萄糖，然后用純凈水進行稀釋，得到糊狀物，然后對糊狀物進行充分?jǐn)嚢?，在攪拌的同時需要進行加熱，使得糊狀物處于45～70℃的溫度區間內，待糊狀物水分蒸發凝結成塊狀物后，停止加熱；

s4：將s3中的塊狀物進行充分風干，使得塊狀物內部的水分完全蒸發，然后再進行粉碎，得到代餐粉，最后將制得的代餐粉置于分量杯中；

其中s4中使用的分量杯包括杯體、量板和密封板；所述杯體為長方形結構設計；所述杯體上表面開設有杯口；所述杯口上安裝有杯蓋；所述杯體內表面開設有均勻布置的環狀卡槽；所述杯體右側側壁開設有均勻布置的滑槽，所述滑槽和卡槽數量相等，且一一對應連通；所述杯體右側側壁滑動連接有量板；所述量板包括六個分板；所述分板上下一字型分布，且相鄰的分板之間均相互鉸接；最頂部位置的所述分板長度方向兩端面上固連有滑動桿；所述杯體側壁上開設有調節槽；所述調節桿上下滑動連接于調節槽內；其中一個所述調節桿上固連有調節按鈕；所述杯體外表面于量板所在一側側面固連有橡膠膜，且量板位于橡膠膜和杯體之間；所述杯體前后兩側側面均刻有相同的刻度；工作時，當食用者需要取用代餐粉時，首先打開杯蓋，觀察玻璃杯體內部的代餐粉所在刻度，確認初始的裝載量，然后根據單次飲用標準，確認代餐粉取用后的刻度，此時根據代餐粉取用要求刻度所在的水平面，手動按壓橡膠膜，使得橡膠膜與杯體貼合，然后向下推動調節按鈕，使得調節按鈕向下滑動，調節按鈕進而通過滑動桿帶動量板整體向下滑動，當量板底部到達橡膠膜手動按壓的位置時，量板最底部的分板會通過手動按壓位置上方最近的滑槽滑動進入杯體內部，隨著調節按鈕不斷的向下移動，分板會依次通過該滑槽進入杯體內部，不斷分割杯體內部的代餐粉，直到量板完全將代餐粉分割即此時的量板會卡在卡槽內，停止向下推動調節按鈕，此時只有調節桿所固連的分板位于杯體外部，然后將位于量板上方的代餐粉取用即可，通過杯體表面刻有刻度，可以準確的確認代餐粉每次的取用量，避免食用者每次取用量較為隨意，進而導致食用者每次食用量不規范，通過設置量板有效的將每次所要取用的量進行有效的分割，避免了食用者每次取用都要反復核對刻度，確認取用是否不足或過量，且分板之間通過鉸連接組成量板，使得量板較為靈活，可以很方便的通過滑槽進入杯體內部，通過設置橡膠膜有效的將量板緊貼在杯體的外表面上，防止量板在杯體外部晃動，對使用產生影響，同時也不滿足產品的美觀性，通過該分量杯有效的解決了現有技術中食用者每次的取用方法，往往都是憑著自己的感覺或經驗來控制，缺乏準確性和科學性，且每次食用量的不足或超標，容易導致食用者營養不足或營養過剩，進而影響到食用者的健康或肥胖者的減肥，操作方便簡單，適用于日常家用的需求。

優選的，所述分板相對于杯體一側側面均開設有限位槽；所述杯體外表面于量板所在一側側面開設有均勻布置的安裝槽，且安裝槽均靠近杯口位置；所述安裝槽和限位槽數量相等，且位置一一對應；所述安裝槽內均固連有限位塊，且限位塊與限位槽均相互匹配；工作時，當代餐粉取用完成后，此時可以向上推動調節按鈕，使得量板通過滑槽滑動到杯體外部，最后將調節按鈕推到靠近杯口位置，此時限位塊會卡在限位槽內，實現量板的有效固定，便于下次使用，同時分量杯未使用狀態下，通過限位塊和限位槽的配合，有效的對量板進行固定，防止在拿動或搬運分量杯的過程中，量板上下滑動，導致分量杯的損壞；因此有效的提高了分量杯的使用壽命。

優選的，最底部位置的所述分板下表面固連有橡膠導塊；所述橡膠導塊向背于杯體一側側面的底邊為導斜角結構設計；工作時，當量板最底部的分板通過手動按壓位置上方最近的滑槽滑動進入杯體內部過程中，由于量板最底部的分板為硬質材料，往往分板下表面和滑槽之間容易出現磨損和卡頓現象，造成量板運動不暢，通過在最底部位置的分板下表面固連橡膠導塊，有效的起到導向作用，減少量板進入滑槽的磨損和卡頓現象，且橡膠導塊向背于杯體一側側面的底邊為導斜角的結構，使得量板進入滑槽更加順暢。

優選的，所述杯體內表面于滑槽開口位置均鉸接有密封板；所述杯體于密封板所在位置均開設有放置槽；工作時，由于杯體側壁上開設有均勻布置的滑槽，代餐粉容易進入滑槽內部，以及通過滑槽導入到杯體和橡膠膜之間的間隙處，一方面產生了很大的浪費；另一方面滑槽內以及杯體和橡膠膜之間的代餐粉給量板正在運轉產生了很大的干擾，容易造成該分量杯功能失效，因此通過在杯體內表面于滑槽開口位置均鉸接密封板，有效的對滑槽進行有效的密封，當分量杯靜置條件下，由于代餐粉的擠壓作用會使得密封板緊緊的貼死在放置槽內，對滑槽進行封堵密封，當量板通過滑槽進入到杯體內時，會向內頂起密封板，使得密封板轉動到量板上方，且密封板和量板之間平行，由于放置槽的限位作用，密封板無法繼續向上轉動，且由于量板和滑槽的相互匹配，此時的代餐粉同樣無法進入到滑槽，實現了杯體的密封性。

優選的，所述密封板遠離轉動軸心一側側面固連有橡膠塊；所述橡膠塊為雙凸形結構設計；工作時，當結束取用代餐粉后，會向上推動調節按鈕，此時量板會通過滑槽滑出杯體，且過程中量板上方的密封板會在量板上表面進行滑動，對量板上的代餐粉進行有效清理，防止量板上黏連的代餐粉大量導出杯體外，影響分量杯的正常工作，通過在密封板遠離轉動軸心一側側面固連橡膠塊，且橡膠塊進行雙凸形結構設計，實現對量板上表面黏連的代餐粉的雙重鏟除清理，極大的提高了清理的效果。

優選的，兩個所述分板之間連接位置均套接有橡膠套，且橡膠套分別與對應兩個分板固連；工作時，當量板對代餐粉進行分割時，在分板之間的連接處存在鉸接間隙，使得代餐粉容易進入鉸接間隙內，影響到量板的正常運轉，同時密封板在自動清理量板時，無法對分板之間的鉸接間隙處進行有效清理，因此通過在分板之間連接位置均套接橡膠套且橡膠套分別與對應兩個分板固連，有效的防止了代餐的進入分板之間的間隙內，影響分板之間的轉動，同時也便于密封板全面的對量板進行有效清理。

本發明的有益效果如下：

1.本發明所述的一種代餐粉加工工藝，通過設置杯體、量板和密封板，通過在杯體側壁開設有均勻布置的滑槽，且在杯體右側側壁滑動連接有量板，量板共包括六個分板，分板上下一字型分布，且相鄰的分板之間均相互鉸接，通過量板的滑動可以有效的對杯體內的代餐粉進行有效的分割，使得食用者可以每次按照標準取用，避免每次食用量的不足或超標，導致食用者營養不足或營養過剩，進而影響到食用者的健康或肥胖者的減肥。

2.本發明所述的一種代餐粉加工工藝，通過設置限位塊和橡膠膜，通過限位塊與對應的限位槽的配合，有效的對量板進行固定，防止在拿動或搬運分量杯的過程中，量板上下滑動，導致分量杯的損壞，同時通過設置橡膠膜有效的將量板緊貼在杯體的外表面上，進一步防止量板在杯體外部晃動，同時橡膠膜的軟質材料可以對杯體和量板進行保護，因此有效的提高了分量杯的使用壽命。

附圖說明

下面結合附圖對本發明作進一步說明。

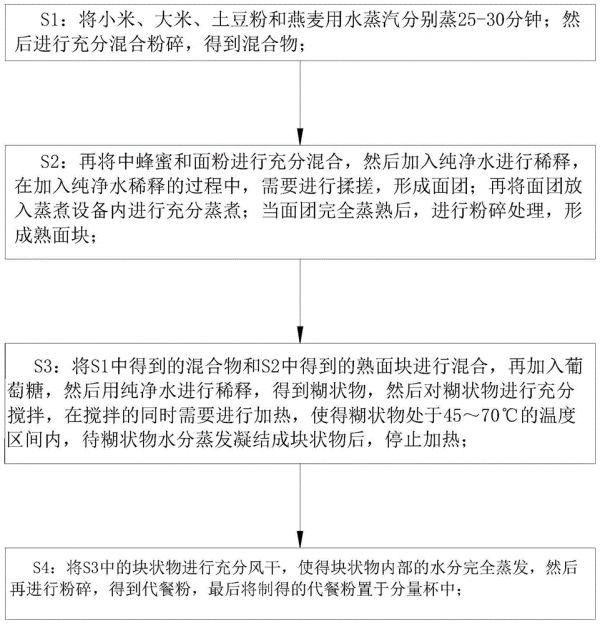

圖1是本發明的工藝流程圖

圖2是本發明所使用的分量杯的立體圖；

圖3是本發明所使用的分量杯在量板未工作時的立體圖；

圖4是本發明所使用的分量杯的量板未工作時的部件圖；

圖5是本發明所使用的分量杯在量板工作時立體圖；

圖6是圖3中a處局部放大圖

圖7是圖4中b處局部放大圖；

圖8是圖5中c處局部放大圖；

圖中：杯體1、杯口11、杯蓋12、卡槽13、滑槽14、刻度15、安裝槽16、限位塊17、調節槽18、量板2、分板21、滑動桿22、調節按鈕23、橡膠膜24、限位槽25、橡膠導塊26、橡膠套27、密封板3、橡膠塊31、放置槽32。

具體實施方式

為了使本發明實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本發明。

如圖1至圖8所示，本發明所述的一種代餐粉加工工藝，該工藝包括以下步驟：

s1：將小米、大米、土豆粉和燕麥用水蒸汽分別蒸25-30分鐘；然后進行充分混合粉碎，得到混合物；

s2:再將中蜂蜜和面粉進行充分混合，然后加入純凈水進行稀釋，在加入純凈水稀釋的過程中，需要進行揉搓，形成面團；再將面團放入蒸煮設備內進行充分蒸煮；當面團完全蒸熟后，進行粉碎處理，形成熟面塊；

s3：將s1中得到的混合物和s2中得到的熟面塊進行混合，再加入葡萄糖，然后用純凈水進行稀釋，得到糊狀物，然后對糊狀物進行充分?jǐn)嚢瑁跀嚢璧耐瑫r(shí)需要進行加熱，使得糊狀物處于45～70℃的溫度區間內，待糊狀物水分蒸發凝結成塊狀物后，停止加熱；

s4：將s3中的塊狀物進行充分風干，使得塊狀物內部的水分完全蒸發，然后再進行粉碎，得到代餐粉，最后將制得的代餐粉置于分量杯中；

其中s4中使用的分量杯包括杯體1、量板2和密封板3；所述杯體1為長方形結構設計；所述杯體1上表面開設有杯口11；所述杯口11上安裝有杯蓋12；所述杯體1內表面開設有均勻布置的環狀卡槽13；所述杯體1右側側壁開設有均勻布置的滑槽14，所述滑槽14和卡槽13數量相等，且一一對應連通；所述杯體1右側側壁滑動連接有量板2；所述量板2包括六個分板21；所述分板21上下一字型分布，且相鄰的分板21之間均相互鉸接；最頂部位置的所述分板21長度方向兩端面上固連有滑動桿22；所述杯體1側壁上開設有調節槽18；所述調節桿上下滑動連接于調節槽18內；其中一個所述調節桿上固連有調節按鈕23；所述杯體1外表面于量板2所在一側側面固連有橡膠膜24，且量板2位于橡膠膜24和杯體1之間；所述杯體1前后兩側側面均刻有相同的刻度15；工作時，當食用者需要取用代餐粉時，首先打開杯蓋12，觀察玻璃杯體1內部的代餐粉所在刻度15，確認初始的裝載量，然后根據單次飲用標準，確認代餐粉取用后的刻度15，此時根據代餐粉取用要求刻度15所在的水平面，手動按壓橡膠膜24，使得橡膠膜24與杯體1貼合，然后向下推動調節按鈕23，使得調節按鈕23向下滑動，調節按鈕23進而通過滑動桿22帶動量板2整體向下滑動，當量板2底部到達橡膠膜24手動按壓的位置時，量板2最底部的分板21會通過手動按壓位置上方最近的滑槽14滑動進入杯體1內部，隨著調節按鈕23不斷的向下移動，分板21會依次通過該滑槽14進入杯體1內部，不斷分割杯體1內部的代餐粉，直到量板2完全將代餐粉分割即此時的量板2會卡在卡槽13內，停止向下推動調節按鈕23，此時只有調節桿所固連的分板21位于杯體1外部，然后將位于量板2上方的代餐粉取用即可，通過杯體1表面刻有刻度15，可以準確的確認代餐粉每次的取用量，避免食用者每次取用量較為隨意，進而導致食用者每次食用量不規范，通過設置量板2有效的將每次所要取用的量進行有效的分割，避免了食用者每次取用都要反復核對刻度15，確認取用是否不足或過量，且分板21之間通過鉸連接組成量板2，使得量板2較為靈活，可以很方便的通過滑槽14進入杯體1內部，通過設置橡膠膜24有效的將量板2緊貼在杯體1的外表面上，防止量板2在杯體1外部晃動，對使用產生影響，同時也不滿足產品的美觀性，通過該分量杯有效的解決了現有技術中食用者每次的取用方法，往往都是憑著自己的感覺或經驗來控制，缺乏準確性和科學性，且每次食用量的不足或超標，容易導致食用者營養不足或營養過剩，進而影響到食用者的健康或肥胖者的減肥，操作方便簡單，適用于日常家用的需求。

作為本發明的一種實施方式，所述分板21相對于杯體1一側側面均開設有限位槽25；所述杯體1外表面于量板2所在一側側面開設有均勻布置的安裝槽16，且安裝槽16均靠近杯口11位置；所述安裝槽16和限位槽25數量相等，且位置一一對應；所述安裝槽16內均固連有限位塊17，且限位塊17與限位槽25均相互匹配；工作時，當代餐粉取用完成后，此時可以向上推動調節按鈕23，使得量板2通過滑槽14滑動到杯體1外部，最后將調節按鈕23推到靠近杯口11位置，此時限位塊17會卡在限位槽25內，實現量板2的有效固定，便于下次使用，同時分量杯未使用狀態下，通過限位塊17和限位槽25的配合，有效的對量板2進行固定，防止在拿動或搬運分量杯的過程中，量板2上下滑動，導致分量杯的損壞，因此有效的提高了分量杯的使用壽命。

作為本發明的一種實施方式，最底部位置的所述分板21下表面固連有橡膠導塊26；所述橡膠導塊26向背于杯體1一側側面的底邊為導斜角結構設計；工作時，當量板2最底部的分板21通過手動按壓位置上方最近的滑槽14滑動進入杯體1內部過程中，由于量板2最底部的分板21為硬質材料，往往分板21下表面和滑槽14之間容易出現磨損和卡頓現象，造成量板2運動不暢，通過在最底部位置的分板21下表面固連橡膠導塊26，有效的起到導向作用，減少量板2進入滑槽14的磨損和卡頓現象，且橡膠導塊26向背于杯體1一側側面的底邊為導斜角的結構，使得量板2進入滑槽14更加順暢。

作為本發明的一種實施方式，所述杯體1內表面于滑槽14開口位置均鉸接有密封板3；所述杯體1于密封板3所在位置均開設有放置槽32；工作時，由于杯體1側壁上開設有均勻布置的滑槽14，代餐粉容易進入滑槽14內部，以及通過滑槽14導入到杯體1和橡膠膜24之間的間隙處，一方面產生了很大的浪費；另一方面滑槽14內以及杯體1和橡膠膜24之間的代餐粉給量板2正在運轉產生了很大的干擾，容易造成該分量杯功能失效，因此通過在杯體1內表面于滑槽14開口位置均鉸接密封板3，有效的對滑槽14進行有效的密封，當分量杯靜置條件下，由于代餐粉的擠壓作用會使得密封板3緊緊的貼死在放置槽32內，對滑槽14進行封堵密封，當量板2通過滑槽14進入到杯體1內時，會向內頂起密封板3，使得密封板3轉動到量板2上方，且密封板3和量板2之間平行，由于放置槽32的限位作用，密封板3無法繼續向上轉動，且由于量板2和滑槽14的相互匹配，此時的代餐粉同樣無法進入到滑槽14，實現了杯體1的密封性。

作為本發明的一種實施方式，所述密封板3遠離轉動軸心一側側面固連有橡膠塊31；所述橡膠塊31為雙凸形結構設計；工作時，當結束取用代餐粉后，會向上推動調節按鈕23，此時量板2會通過滑槽14滑出杯體1，且過程中量板2上方的密封板3會在量板2上表面進行滑動，對量板2上的代餐粉進行有效清理，防止量板2上黏連的代餐粉大量導出杯體1外，影響分量杯的正常工作，通過在密封板3遠離轉動軸心一側側面固連橡膠塊31，且橡膠塊31進行雙凸形結構設計，實現對量板2上表面黏連的代餐粉的雙重鏟除清理，極大的提高了清理的效果。

作為本發明的一種實施方式，兩個所述分板21之間連接位置均套接有橡膠套27，且橡膠套27分別與對應兩個分板21固連；工作時，當量板2對代餐粉進行分割時，在分板21之間的連接處存在鉸接間隙，使得代餐粉容易進入鉸接間隙內，影響到量板2的正常運轉，同時密封板3在自動清理量板2時，無法對分板21之間的鉸接間隙處進行有效清理，因此通過在分板21之間連接位置均套接橡膠套27且橡膠套27分別與對應兩個分板21固連，有效的防止了代餐的進入分板21之間的間隙內，影響分板21之間的轉動，同時也便于密封板3全面的對量板2進行有效清理。

具體工作流程如下：

工作時，當食用者需要取用代餐粉時，首先打開杯蓋12，觀察玻璃杯體1內部的代餐粉所在刻度15，確認初始的裝載量，然后根據單次飲用標準，確認代餐粉取用后的刻度15，此時根據代餐粉取用要求刻度15所在的水平面，手動按壓橡膠膜24，使得橡膠膜24與杯體1貼合，然后向下推動調節按鈕23，使得調節按鈕23向下滑動，調節按鈕23進而通過滑動桿22帶動量板2整體向下滑動，當量板2底部到達橡膠膜24手動按壓的位置時，量板2最底部的分板21會通過手動按壓位置上方最近的滑槽14滑動進入杯體1內部，隨著調節按鈕23不斷的向下移動，分板21會依次通過該滑槽14進入杯體1內部，不斷分割杯體1內部的代餐粉，直到量板2完全將代餐粉分割即此時的量板2會卡在卡槽13內，停止向下推動調節按鈕23，此時只有調節桿所固連的分板21位于杯體1外部，然后將位于量板2上方的代餐粉取用即可；當代餐粉取用完成后，此時可以向上推動調節按鈕23，使得量板2通過滑槽14滑動到杯體1外部，最后將調節按鈕23推到靠近杯口11位置，此時限位塊17會卡在限位槽25內，實現量板2的有效固定，便于下次使用，同時分量杯未使用狀態下，通過限位塊17和限位槽25的配合，有效的對量板2進行固定；當分量杯靜置條件下，由于代餐粉的擠壓作用會使得密封板3緊緊的貼死在放置槽32內，對滑槽14進行封堵密封，當量板2通過滑槽14進入到杯體1內時，會向內頂起密封板3，使得密封板3轉動到量板2上方，且密封板3和量板2之間平行，由于放置槽32的限位作用，密封板3無法繼續向上轉動，且由于量板2和滑槽14的相互匹配，此時的代餐粉同樣無法進入到滑槽14；當結束取用代餐粉后，會向上推動調節按鈕23，此時量板2會通過滑槽14滑出杯體1，且過程中量板2上方的密封板3會在量板2上表面進行滑動，對量板2上的代餐粉進行有效清理。

以上顯示和描述了本發明的基本原理、主要特征和優點。本行業的技術人員應該了解，本發明不受上述實施例的限制，上述實施例和說明書中描述的只是說明本發明的原理，在不脫離本發明精神和范圍的前提下，本發明還會有各種變化和改進，這些變化和改進都落入要求保護的本發明范圍內。本發明要求保護范圍由所附的權利要求書及其等效物界定。
