1.本實用新型涉及茶多酚提取技術領域，具體為一種茶葉深加工用茶多酚提取裝置。

背景技術：

2.茶多酚(tea polyphenols)是茶葉中多酚類物質的總稱，包括黃烷醇類、花色苷類、黃酮類、黃酮醇類和酚酸類等。主要為黃烷醇(兒茶素)類，兒茶素占60～80％。類物質茶多酚又稱茶鞣或茶單寧，是形成茶葉色香味的主要成份之一，也是茶葉中有保健功能的主要成份之一。研究表明，茶多酚等活性物質具解毒和抗輻射作用，能有效地阻止放射性物質侵入骨髓，并可使鍶90和鈷60迅速排出體外，被健康及醫學界譽為"輻射克星"。
3.傳統提取工業中，通常是以水或乙醇為溶劑，采用水浴加熱至80℃保溫提取多次。合并提取液后用等體積的氯仿萃取，分出氯仿相后改用乙酸乙酯多次萃取，將乙酸乙酯大部回收后濃縮近干，冷凍干燥后用去離子水反復重結晶即得精品，在提取設備中，在將茶葉放入到調配好的提取容器中的溶劑中后，為了使茶葉與與溶劑充分混合，對茶葉進行攪拌，然而傳統的攪拌只能夠使得茶葉與溶劑混合充分，無法進一步提高茶多酚的提取率，因此，亟需一種茶葉深加工用茶多酚提取裝置。

技術實現要素：

4.本實用新型的目的在于提供一種茶葉深加工用茶多酚提取裝置，以解決上述背景技術中提出的問題。
5.為實現上述目的，本實用新型提供如下技術方案：一種茶葉深加工用茶多酚提取裝置，包括開口向上的提取箱，所述提取箱的底端內部設置有驅動組件，且所述驅動組件上設置有開口向上的茶筒，所述茶筒內轉動設置有轉軸，所述轉軸的上端表面設置有四個連接桿，四個所述連接桿的一端均設置有弧形的擠壓板，所述擠壓板與所述茶筒的表面貼合，且所述擠壓板的一端設置有翹起端，所述茶筒的底端外壁上開設有若干個濾水孔，若干個所述濾水孔設置為濾水區，所述茶筒的上部設置有限位組件。
6.優選的，所述驅動組件包電機、連接軸一、矩形塊、卡盤和連接軸二，所述提取箱的底端內壁上設置有固定座，所述電機設置在所述固定座的內部，所述連接軸一與所述電機的輸出軸連接，所述連接軸一的上端與所述矩形塊固定連接，所述茶筒的底端開設有凹槽，所述卡盤轉動設置在所述凹槽內，且所述連接軸二的底端與所述卡盤的上部固定連接，且所述連接軸二的上端與所述轉軸的底端連接。
7.優選的，所述卡盤的底部開設有矩形槽，所述矩形塊卡接在所述矩形槽內，所述固定座的上部開設有若干個限位插槽，所述茶筒的底部固定設置有若干個限位插桿，上下對應的所述限位插桿與所述限位插槽插接。
8.優選的，所述提取箱的底端內壁上設置有加熱器。
9.優選的，所述限位組件包括上固定環、下固定環和若干個連接柱，所述上固定環與
所述下固定環之間通過若干個連接柱固定連接，所述提取箱的上部開設有螺紋槽，所述螺紋槽與所述上固定環的底端螺紋連接，所述茶筒的上部開設有環形槽，所述下固定環的底端與所述環形槽插接。
10.優選的，所述轉軸的底端表面設置有若干個攪拌架，所述攪拌架位于所述茶筒上的濾水區內。
11.與現有技術相比，本實用新型的有益效果是：本實用新型設置有提取箱、驅動組件、茶筒、轉軸、擠壓板、濾水區和限位組件，整體便于拆卸和安裝茶葉殘?jiān)那鍧?，且進一步提高了茶葉與溶劑混合后提取到的茶多酚的提取率。
附圖說明

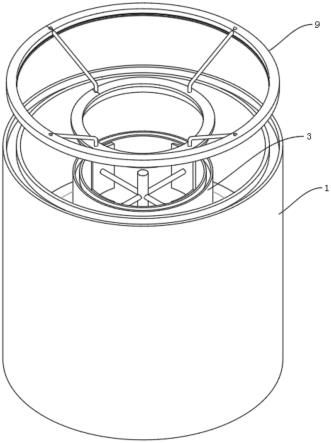

12.圖1為本實用新型的外部結構示意圖；
13.圖2為本實用新型的剖視結構示意圖；
14.圖3為圖2中的a部分放大結構示意圖；
15.圖4為本實用新型中擠壓板的外部結構示意圖。
16.圖中：1、提取箱；2、驅動組件；21、電機；22、連接軸一；23、矩形塊；24、卡盤；25、連接軸二；3、茶筒；4、轉軸；5、連接桿；6、擠壓板；7、翹起端；8、濾水區；9、限位組件；91、上固定環；92、下固定環；93、連接柱；10、固定座；11、限位插桿；12、加熱器；13、攪拌架。
具體實施方式
17.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦?shí)用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。
18.請參閱圖1-4，本實用新型提供一種技術方案：一種茶葉深加工用茶多酚提取裝置，包括開口向上圓柱形的提取箱1，提取箱1的底端內部安裝有驅動組件2，且驅動組件2上安裝有開口向上的茶筒3，茶筒3內轉動安裝有轉軸4，轉軸4的上端表面固定安裝有四個連接桿5，四個連接桿5的一端均安裝有弧形的擠壓板6，擠壓板6與茶筒3的表面貼合，且擠壓板6的一端安裝有翹起端7，便于將茶葉卷入進行擠壓，茶筒3的底端外壁上開設有若干個濾水孔，若干個濾水孔安裝為濾水區8，茶筒3的上部安裝有限位組件9；
19.驅動組件2包電機21、連接軸一22、矩形塊23、卡盤24和連接軸二25，提取箱1的底端內壁上固定安裝有固定座10，電機21固定安裝在固定座10的內部，連接軸一22與電機21的輸出軸連接，連接軸一22的上端與矩形塊23固定連接，茶筒3的底端開設有凹槽，卡盤24轉動安裝在凹槽內，且連接軸二25的底端與卡盤24的上部固定連接，且連接軸二25的上端與轉軸4的底端連接，卡盤24的底部開設有矩形槽，矩形塊23卡接在矩形槽內，固定座10的上部開設有若干個限位插槽，茶筒3的底部固定安裝有若干個限位插桿11，上下對應的限位插桿11與限位插槽插接，使得茶筒3底部與固定座10上部之間能夠輕松拆裝；
20.提取箱1的底端內壁上安裝有加熱器12，對提取箱1內部進行加熱；
21.為了對茶筒3進行限位，限位組件9包括上固定環91、下固定環92和若干個連接柱93，上固定環91與下固定環92之間通過若干個連接柱93固定連接，提取箱1的上部開設有螺
紋槽，螺紋槽與上固定環91的底端螺紋連接，茶筒3的上部開設有環形槽，下固定環92的底端與環形槽插接；
22.轉軸4的底端表面固定安裝有若干個攪拌架13，攪拌架13位于茶筒3上的濾水區8內。
23.工作原理：本方案中的電子設備均與外部主控器和電源連接，在使用時，將清洗并且粉碎后的茶葉送入到茶筒3內，然后向提取箱1內倒入調配好的提取劑，然后通過加熱器12進行加熱，此時電機21通過連接軸一22驅動矩形塊23轉動，使得卡盤24通過連接軸二25帶動轉軸4轉動，使得轉軸4上的攪拌架13轉動對茶筒3內的提取劑與茶葉進行混合，并且撥動水流，提高茶筒3內提取劑的流動性，同時轉軸4上的連接桿5帶動擠壓板6轉動，擠壓板6貼合在茶筒3的內壁上，翹起端7的安裝能夠使得茶葉逐漸被卷入到擠壓板6與茶筒3內壁的縫隙中，使得茶葉被擠壓，將茶葉中的物質更加充分的被擠壓到提取劑中，提取劑在吸收充分后，此時可以通過轉動上方的上固定環91，使得上固定環91與提取箱1的上端分離，將固定組件拆下，然后就可以直接將提取箱1內部的茶筒3排干水分后取出，完成固液分離，便于后續將茶葉倒出，此時提取箱1內剩下提取后的茶多酚溶劑，進行下一步處理。
24.需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。
25.盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
