1.本實用新型涉及濾渣技術領域，具體而言，涉及一種綠茶加工用濾渣裝置。

背景技術：

2.茶，山茶科山茶屬植物，茶按制作工序分為綠茶、白茶、紅茶等六大類。茶葉可作飲品，含有多種有益成分，并有保健功效。茶葉要經過采摘，炒干，而茶葉因?yàn)榻?jīng)過了采摘和炒干的過程，會摻雜不少的殘?jiān)⑺槿~以及灰塵等雜物，因此需要濾渣裝置。
3.現有的綠茶濾渣裝置還存在一些不便之處，在檢測濾渣過程中不能對綠茶和處理后的濾渣同時收集，需要人員頻繁操作，導致工作效率降低，并且在濾板表面的綠茶如不及時處理到收集箱，導致堵塞濾孔使綠茶無法過濾，對之后過濾造成影響，為此我們提出一種綠茶加工用濾渣裝置。

技術實現要素：

4.本實用新型的主要目的在于提供一種綠茶加工用濾渣裝置，可以有效解決背景技術中的問題。
5.為實現上述目的，本實用新型采取的技術方案為：
6.一種綠茶加工用濾渣裝置，包括外殼，所述外殼表面固定設置有進料箱，所述外殼內壁固定設置有防止綠茶堵塞的清理組件，所述外殼內部的四角固定設置有用于過濾綠茶的抖料組件，所述抖料組件下方固定設置有用于收集綠茶和濾渣的收集組件。
7.作為優選，所述清理組件包括有第一電機，所述外殼內壁一側固定設置有第一電機，所述第一電機輸出端固定設置有電推桿，所述電推桿端部固定設置有第一滑動塊，所述外殼內壁一側固定設置有滑槽，所述滑槽與第一滑動塊滑動配合。
8.作為優選，所述第一滑動塊表面固定設置有第二電機，所述第二電機輸出端固定設置有絲桿，所述絲桿桿身螺紋設置有第二滑動塊，所述絲桿一側固定設置有限位桿，所述限位桿桿身貫穿第二滑動塊，所述第二滑動塊一側固定設置有毛刷。
9.作為優選，所述抖料組件包括有導桿，所述外殼內部的四角分別固定設置有導桿，每個所述導桿桿身環繞設置有彈簧，每個所述導桿端部共同固定設置有過濾板，所述過濾板底部固定設置有震動電機。
10.作為優選，所述收集組件包括有下料板，所述過濾板底端固定設置有下料板，所述外殼一側固定設置有第一收集箱，所述外殼底端一側固定設置有第二收集箱。
11.與現有技術相比，本實用新型具有如下有益效果：
12.在經過一段時間的過濾后，過濾板表面會堆積綠茶，堵住濾孔影響濾渣，通過啟動第一電機使電推桿帶動第一滑動塊，讓毛刷可以在過濾板表面往復活動，對過濾板表面綠茶及時清理，減少對濾孔的堵塞，加快了過濾時間。
13.通過啟動震動電機，使過濾板在彈簧和導桿的作用下上下抖動，使完整的綠茶保留在過濾板表面，碎渣和灰塵通過濾孔抖落到下方達到分離的作用，提高了過濾質量。
14.增加收集組件可以對濾渣進行集中處理，另一方面可以對過濾好的茶葉進行統一收集，方便人員對不同需求的綠茶進行下一步處理，減少了頻繁操作，提高了工作效率。
附圖說明

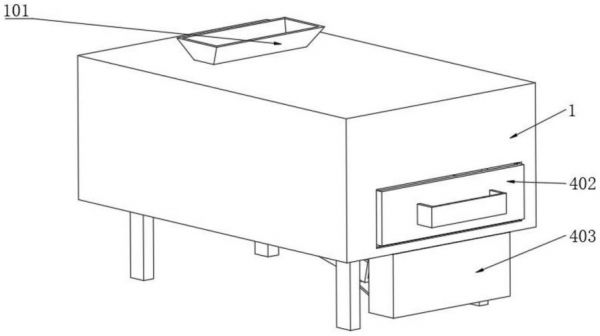

15.圖1為本實用新型一種綠茶加工用濾渣裝置的整體結構示意圖；
16.圖2為本實用新型一種綠茶加工用濾渣裝置的俯視結構示意圖；
17.圖3為本實用新型一種綠茶加工用濾渣裝置的圖2中a-a處剖面結構示意圖；
18.圖4為本實用新型一種綠茶加工用濾渣裝置的圖2中b-b處剖面結構示意圖。
19.圖中：1、外殼；101、進料箱；2、清理組件；201、滑槽；202、第一滑動塊；203、電推桿；204、第一電機；205、第二電機；206、絲桿；207、限位桿；208、第二滑動塊；209、毛刷；3、抖料組件；301、導桿；302、彈簧；303、過濾板；304、震動電機；4、收集組件；401、下料板；402、第一收集箱；403、第二收集箱。
具體實施方式
20.下面將結合本實用新型實施例，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦?shí)用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。
21.實施例
22.如圖1至圖4所示，一種綠茶加工用濾渣裝置，包括外殼1，外殼1表面固定設置有進料箱101，外殼1內壁固定設置有防止綠茶堵塞的清理組件2，外殼1內部的四角固定設置有用于過濾綠茶的抖料組件3，抖料組件3下方固定設置有用于收集綠茶和濾渣的收集組件4。
23.其中，清理組件2包括有第一電機204，外殼1內壁一側固定設置有第一電機204，第一電機204輸出端固定設置有電推桿203，電推桿203端部固定設置有第一滑動塊202，外殼1內壁一側固定設置有滑槽201，滑槽201與第一滑動塊202滑動配合。在經過一段時間的處理后，過濾板303表面會堆積綠茶，堵住濾孔影響濾渣，通過啟動第一電機204使電推桿203帶動第一滑動塊202，讓毛刷209可以在過濾板303表面往復活動，對過濾板303表面綠茶及時清理，減少對濾孔的堵塞，加快了過濾時間。
24.其中，第一滑動塊202表面固定設置有第二電機205，第二電機205輸出端固定設置有絲桿206，絲桿206桿身螺紋設置有第二滑動塊208，絲桿206一側固定設置有限位桿207，限位桿207桿身貫穿第二滑動塊208，第二滑動塊208一側固定設置有毛刷209。通過限位桿207對第二滑動塊208的位置限位，讓第二滑動塊208可以在絲桿206的驅動下上下移動，使毛刷209可以在過濾板303表面上下移動，避免在處理時擋住綠茶，導致無法過濾綠茶。
25.可以理解，抖料組件3包括有導桿301，外殼1內部的四角分別固定設置有導桿301，每個導桿301桿身環繞設置有彈簧302，每個導桿301端部共同固定設置有過濾板303，過濾板303底部固定設置有震動電機304。通過啟動震動電機304，使過濾板303在彈簧302和導桿301的作用下上下抖動，使完整的綠茶保留在過濾板303表面，碎渣和灰塵通過濾孔抖落到下方達到分離的作用，提高了過濾質量。
26.可以理解，收集組件4包括有下料板401，過濾板303底端固定設置有下料板401，外
殼1一側固定設置有第一收集箱402，外殼1底端一側固定設置有第二收集箱403。增加收集組件4可以對濾渣進行集中處理，另一方面可以對過濾好的茶葉進行統一收集，方便人員對不同需求的綠茶進行下一步處理，減少了頻繁操作，提高了工作效率。
27.在具體設置時，該一種綠茶加工用濾渣裝置的工作原理：
28.首先，啟動震動電機304使過濾板303上下抖動，然后從進料箱101倒入綠茶下落到過濾板303表面，通過抖動殘次品從濾孔下落，并在下料板401的引導下到達第二收集箱403內，完整的綠茶停留在過濾板303表面，當過濾板303表面的綠茶到達一定數量時，關閉震動電機304，同時啟動第一電機204和第二電機205，使過濾板303表面的綠茶通過毛刷209推掃到第一收集箱402，完成對綠茶的濾渣。
29.例僅僅是為清楚地說明本實用新型所做的舉例，而并非是對本實用新型實施方式的限定，對于所屬領域的普通技術人員來說，在上述說明的基礎上還可以做出其它不同形式的變化或變動，這里無法對所有的實施方式予以窮舉，凡是屬于本實用新型的技術方案所引申出的顯而易見的變化或變動仍處于本實用新型的保護范圍之列。
