1.本實用新型涉及食品加工制造行業，公開了一種包餃子機,屬于餐飲設備技術領域。

背景技術：

2.餃子起源于南北朝時期，距今至少有1400多年的歷史。千百年來一直倍受人們的青睞。餃子已逐漸成為中華民族的一種飲食文化，并以其獨特的魅力名揚中外。又因?yàn)轱溩拥亩鄻有裕沂秤梅奖?，營養搭配均衡，已成為現代人忙碌生活中不可缺少的健康美食。餃子的加工業倍受人們的關注，市場對餃子的需求很多，同時人工、原料等成本的上漲等，對包餃子的效率要求越來越高，包的好，包的快，以減輕人們的勞動強度。現在市場上都是大型餃子機，對于一般小的餐廳、餃子館或家庭來說不適用，所以我們研發了這款迷你型餃子機。

技術實現要素：

3.本實用新型所要解決的技術問題是機械代替人手包餃子成型的過程，小型化，機械化，攜帶方便的一種迷你型包餃子機。
4.本實用新型解決其技術問題所采用的技術方案是：一種餃子機，包括兩個餃子成型模具，定成型模具與動成型模具，所述兩成型模具固定或轉動連接在兩側相對設置的兩側板上，所述動成型模具與兩端的轉動軸連接，所述其中一轉動軸與軸另一端的齒輪同軸連接，所述齒輪與其齒條連接，所述齒條與固定齒條的滑塊為一整體，所述滑塊與導軌連接，所述導軌與所述齒輪軸固定在同一側板上，所述滑塊與一連桿的一端連接，所述該連桿另一端與一曲柄連接，所述該曲柄轉動連接在一側板上，所述成型模具間的兩側板與支撐動成型模具一端轉動軸并固定滑導軌的支撐板及與曲柄轉動連接的側板，均固定在一塊板上。
5.進一步地，所述連桿可調節動成型模具的轉動角度。
6.進一步地，所述成型模具間的兩側板與支撐動成型模具一端轉動軸并固定導軌的支撐板及與曲柄轉動連接的側板，均固定在上的一塊板，所述該板固定在一底座上。
7.進一步地，所述成型模具間的兩側板外側均設有防護罩。
附圖說明
8.為了使本實用新型的內容更容易被清楚的理解，下面結合具體的設計結構圖，對本實用新型做詳細的說明。
9.圖1為本實用新型的餃子機去除兩側邊外側防護罩的立體結構示意圖。

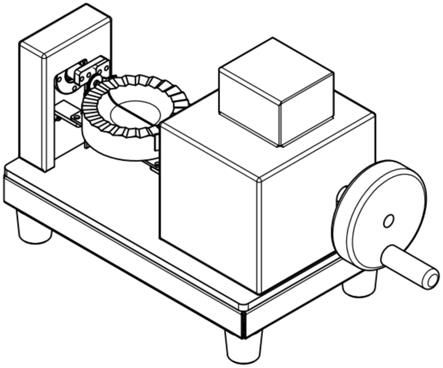

10.圖2為本實用新型的餃子機的立體結構示意圖。
11.圖中：1、定成型模具，2、動成型模具，3、轉動軸一，4、轉動軸二，5a、定成型模具左固定座，5b、定成型模具右固定座，6、左側板，7、右側板，8a、動成型模具左固定座，8b、動成
型模具右固定座，9a、左轉動臂，9b、右轉動臂，10、齒輪，11、齒條，12、滑塊，13、導軌，14、導軌固定板，15、可調節連桿，16、曲柄，17、曲柄轉動軸，18、手輪，19、曲柄轉動軸支撐板，20、底板，21、底座，22、支腳，23、左防護罩，24、右防護罩。
具體實施方式
12.結合附圖1與附圖2對本實用新型做詳細說明。
13.參照附圖1與附圖2，本實用新型提供了一種餃子機，包括兩成型模具(定成型模具1、動成型模具2)，定成型模具1由定成型模具左固定座5a與定成型模具右固定座 5b支撐固定，定成型模具左固定座5a與定成型模具右固定座5b分別固定在左側板6 與右側板7上，動成型模具2由動成型模具左固定座8a與動成型模具右固定座8b支撐固定，動成型模具左固定座8a與動成型模具右固定座8b分別固定在左轉動臂9a與右轉動臂9b上,左轉動臂9a固定在轉動軸二4上，右轉動臂9b固定在轉動軸一3上。
14.轉動軸一3與齒輪10同軸，轉動軸一3由右側板7與導軌固定板14 支撐，齒輪10與齒條11配合連接，齒條11固定在滑塊12上，滑塊12與導軌13配合連接，導軌13固定在導軌固定板14上。
15.可調節連桿15一端與滑塊12配合連接，另一端與曲柄16配合連接，曲柄16 與曲柄轉動軸17配合連接，曲柄轉動軸17與手輪18連接，曲柄轉動軸支撐板19支撐曲柄轉動軸17。
16.左側板6、右側板7、導軌固定板14、曲柄轉動軸支撐板19均固定在底板20 上。
17.底板20固定在底座21上，底座由支腳22支撐。
18.左側板6與右側板7的外側設計了左防護罩23與右防護罩24。
19.可調節連桿15的長度可以調節，使的動成型模具2可旋轉不同的角度。
20.曲柄轉動軸17與手輪18的連接，省略手輪18，增設一個電機，電機的輸出軸與曲柄轉動軸17連接，也能實現動成型模具2的轉動。
21.以上述依據本實用新型的理想實施例為啟示，通過上述的說明內容，相關的工作人員完全可以在不偏離本實用新型的范圍內，進行多樣的變更及修改。本項實用新型的技術范圍并不局限于說明書上的內容，必須要根據權利要求范圍來確定其技術范圍。

技術特征：
1.一種餃子機，其特征在于：包括兩個餃子成型模具，定成型模具與動成型模具，所述兩成型模具固定或轉動連接在兩側相對設置的兩側板上，所述動成型模具與兩端的兩轉動軸連接，所述兩轉動軸中的一軸固定連接一齒輪，所述齒輪與其齒條連接，所述齒條與固定齒條的滑塊為一整體，所述滑塊與導軌連接，所述導軌與所述齒輪軸固定在同一側板上，所述滑塊與一連桿的一端連接，所述該連桿另一端與一曲柄連接，所述該曲柄轉動連接在一側板上，所述成型模具間的兩側板與支撐動成型模具一端轉動軸并固定導軌的支撐板及與曲柄轉動連接的側板，均固定在一塊板上。2.如權利要求1所述的餃子機，其特征在于：所述連桿可調節動成型模具的轉動角度。3.如權利要求1所述的餃子機，其特征在于：所述成型模具間的兩側板外側均設有防護罩。

技術總結
本實用新型公開了一種餃子機，兩個餃子成型模具，定成型模具與動成型模具，兩成型模具固定或轉動連接在兩側相對設置的兩側板上，動成型模具由一端的轉動軸驅動翻轉，另一端的轉軸隨轉，一起實現翻轉，達到模仿人工完成包餃子動作。動成型模具轉動由驅動軸一端的齒輪帶動同軸轉動，齒輪由與其嚙合的齒條驅動，齒條與固定齒條的滑塊為一整體，滑塊通過可調節的連桿由轉動的曲柄驅動，完成餃子成型過程。連桿可根據餃子皮的厚薄可調節動成型模具的轉動角度，使得操作更方便，從而滿足不同用戶的需求。需求。需求。

技術研發人員：沈萍
受保護的技術使用者：沈萍
技術研發日：2020.12.14
技術公布日：2021/9/3
