01硬件部分

一、動感平臺：

1.功能：俯仰、橫滾、偏航、縱向平移、側向平移、垂直位移。

2.尺寸：

長：1500mm—1800mm。

寬：1500mm—1800mm。

高：600mm—700mm。

3.有效負荷: ≥500Kg。

4.運動參數

振動頻率：0.1Hz-10Hz。

噪音(分貝)：小于65db。

平均無故障工作時間：>5000h。

電動，供電電壓：AC220Ｖ。

功率：峰值功率不大于5kＷ。

其他：

平臺系統一次連續工作時間不低于24小時。

連續工作8小時無故障。

在電壓220V，波動范圍：-10%～+10%情況下，能夠正常工作。

電源波動超過±20%或突然斷電，能夠安全恢復初始狀態。

能與駕駛艙體牢固連接。

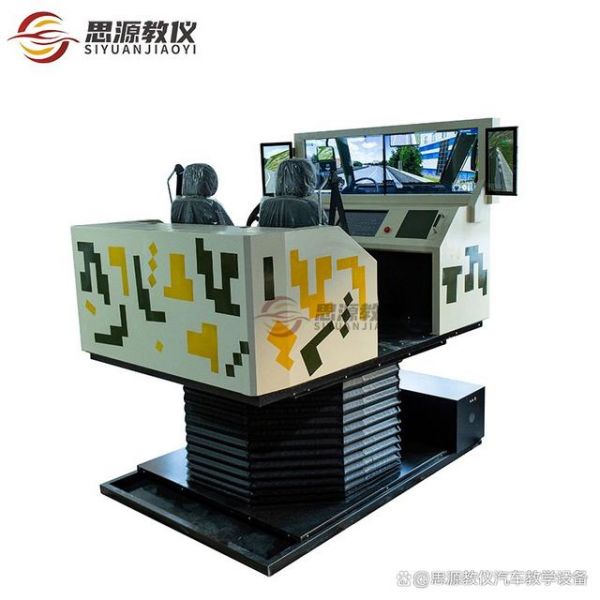

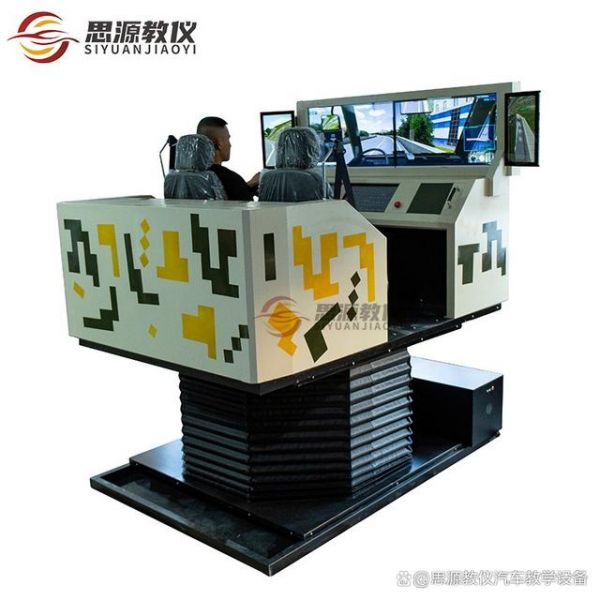

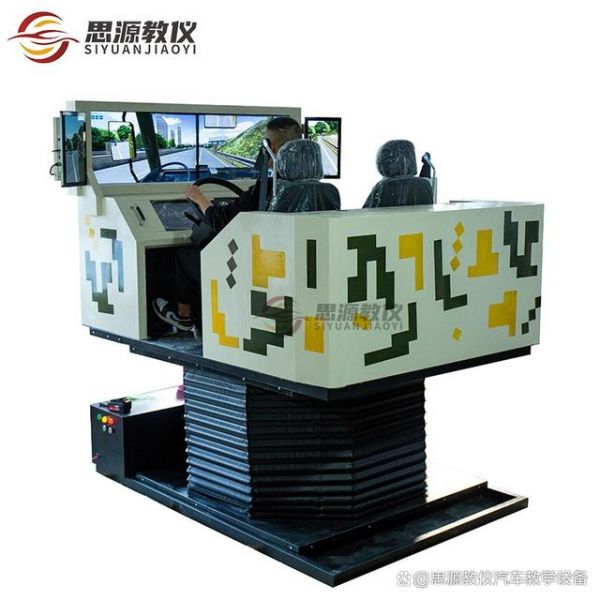

二、駕駛艙體

1.型式：雙座，半封閉式座艙。艙體材質為復合高分子材料或金屬材質，布局、內部環境與實裝一致。

2.外廓尺寸(長寬高）：

長：2000mm—2500mm。

寬：2000mm—2500mm。

高：1500mm—1800mm。

3.座椅：與實車座椅基本一致。

4.其他：結構牢固，外形美觀。

①迷彩色符合國軍標GJB1379要求。

②進出模擬器艙室應安全便捷（合理設置安全梯、帶扶手）。

③能與自由度平臺牢固連接，且連接后總高度不超過2800mm。

5：轉向機構

參考運輸車實裝件改裝或自研（金屬材質），位置、力感、行程、顏色與實裝一致，具 備 最

大 轉 向 鎖 止 功 能。

參考運輸車實裝件改裝或自研（金屬材質），位置、力感、行程、顏色與實裝一致，包括轉向燈、遠近關燈、喇叭、雨刮器、車輛啟動等開關。

6：油門踏板

參考運輸車實裝件改裝或自研（金屬材質），尺寸、位置、力感、行程、顏色等與實裝一致。

7：離合器踏板

參考運輸車實裝件改裝或自研（金屬材質），位置、力感、行程、顏色等與實裝一致。配合變速機構，模擬與真車一致?lián)Q擋效果。

8：制動踏板

參考型運輸車實裝件改裝或自研（金屬材質），尺寸、位置、力感、行程、顏色等與實裝一致。

9：駐車制動

參考運輸車實裝件改裝或自研（金屬材質），尺寸、位置、力感、行程、顏色等與實裝一致。

10：變速機構

尺寸、位置、力感、行程、顏色等與實裝一致。

與離合器關聯的互鎖裝置功能可靠，在離合器未踏動情況下，不能出現掛擋及摘檔，踏動離合器后變速機構方可摘檔。

11：儀表盤顯示屏（橫屏）

1.分辨率不低于1920（RGB）×1080 [FHD]。

2.顯示尺寸及外觀尺寸應滿足本項目中幾類車型儀表盤1:1顯示需要。

12：觸摸屏（面板開關）

1分辨率不低于1920（RGB）×1080 [FHD]。

2.顯示尺寸及外觀尺寸應滿足本項目中幾類車型面板開關顯示及觸摸交互需要。

3.面板開關包括：電源開關、危險警報燈開關、油箱切換等開關布局與實裝一致。

13：前方視景觸摸顯示屏

1.多屏拼接形成駕駛視角,總顯示面積不低于1920mm*400mm。

2.總分辨率不低于3800*1080。

3.顯示尺寸及外觀尺寸應滿足本項目中幾類車型前方視景顯示及觸摸交互需要。

14：左右后視鏡顯示屏

不低于如下配置：

1.分辨率1920（RGB）×1080 [FHD]。

2.顯示尺寸及外觀尺寸應滿足本項目中幾類車型左右后視鏡顯示需要。

15：耳麥

不低于如下配置：

單元尺寸：直徑40mm。

單體阻抗：24歐姆。

頻響范圍：20Hz-20KHz。

靈敏度：103dB。

麥克風：全指向。

有線連接。

16：音箱

滿足聲音外放需求。

17：計算機

不低于如下配置：英特爾八代酷睿i7-8700 16GB+1T機械硬盤+256G SSD+GTX3070。與駕駛模擬器配套使用，一體化內嵌于模擬器內。

02軟件部分：

系統應具有啟動、熄火、轉向、離合、制動等操作響應功能，為學兵駕駛訓練提供一個較真實駕駛模擬環境。

1.訓練功能

應具備符合陸軍軍事訓練大綱規定課目的駕駛模擬訓練。

2.自檢功能

應具備系統自檢功能。

3.引導提示功能

在訓練模式下可開啟和關閉該功能，開啟狀態下對錯誤操作可進行文字和語音提示。

4.考核功能

能夠?qū)崿F(xiàn)考核功能。

5.性能要求

5-1.前方視景、左右后視鏡視景圖像與實車駕駛員圖像視角一致。左右后視鏡視景可調。

5-2.駕駛操作部件與實裝位置、力感、行程、顏色基本一致。

5-3.自由度平臺（座椅）在車輛行駛中產生與地形起伏相一致的顛簸，使車載人員訓練時具有實車行駛中的前傾、側滑、碰撞、震動、淤陷、涉水等感覺，便于維護，能夠安全合理地進行緊急停止。

5-4.各種儀表根據駕駛數據由觸摸顯示屏圖形輸出，開關使用觸摸屏模擬。儀表和開關的形狀、位置關系按實裝車輛設計。

5-5.針對不同車型的特點，建立車
