1.本實用新型涉及食品加工技術領域，具體而言，涉及一種自動瓜子剝殼機。

背景技術：

2.瓜子本身營養就很高，其中所含有的維生素、蛋白質、油類含量都屬佼佼者,因?yàn)榭ㄗ优c西瓜子都富含脂肪、蛋白質、鋅等微量元素，可增強消化功能,能夠使整個消化系統活躍起來,瓜子不但可以作為零食，而且還可以作為制作糕點的原料，同時也是重要的榨油原料，是高檔健康的油脂來源。
3.目前的瓜子剝殼機只在瓜子分離下落的過程中對瓜子仁與瓜子皮進行風力分離，因此分離效果差，瓜子仁中?；煊泄献悠?，影響對瓜子仁的使用，并且瓜子皮通常在風力作用下直接排出到外界，難以收集。

技術實現要素：

4.為了彌補以上不足，本實用新型提供了一種克服上述技術問題或至少部分地解決上述問題的一種自動瓜子剝殼機。
5.本實用新型是這樣實現的：
6.本實用新型提供一種自動瓜子剝殼機，包括底座，所述底座的頂部?jī)蓛蓪?duì)稱固定安裝有支撐桿，每個所述支撐桿的頂端固定安裝有外殼，所述底座上設置有振動機構，用于使瓜子仁與瓜子皮一起跳動，從而能夠使瓜子皮與瓜子仁反復跳動到空中，所述振動機構包括支撐塊與振動箱，所述支撐塊固定安裝在底座的頂部，所述支撐塊的頂部固定安裝有電機，所述電機的輸出端固定安裝有轉軸，所述轉軸的一端固定安裝有凸輪，所述振動箱設置于外殼的內部，所述振動箱的底部與外殼內底部之間固定連接有彈簧，所述凸輪的一端與振動箱的底部相抵觸,電機帶動轉軸和凸輪轉動，對振動箱進行撞擊，并在彈簧的配合作用下，使振動箱不斷振動，帶動瓜子仁與瓜子皮一起跳動，從而能夠使瓜子皮與瓜子仁反復跳動到空中增加對瓜子皮與瓜子仁的篩選次數，改善篩選效果，提升產品質量。
7.在本實用新型的一種實施例中，所述外殼的頂部連通安裝有漏斗，所述外殼的底部開設有第一通槽和第二通槽，用于使凸輪與出料管能夠穿過外殼，所述外殼的內部設置有脫殼機101,脫殼機101一般由機架、轉子、單相電機、三角帶輪及其傳動三角帶等組成，機具正常運轉后，將瓜子通過漏斗102定量、均勻、連續地投入脫殼機101后，瓜子在脫殼機101的轉子反復打擊、摩檫、碰撞作用下破碎，完成對瓜子的脫殼，瓜子皮和瓜子仁掉入振動箱201的內部。
8.在本實用新型的一種實施例中，所述振動箱為一側無側壁的箱狀結構，所述振動箱的頂部開設有入料槽，所述入料槽位于脫殼機的正下方，所述振動箱的底部通過孔道固定安裝有出料管。
9.在本實用新型的一種實施例中，所述凸輪的一端貫穿于第一通槽且延伸至外殼的內部，凸輪能夠通過第一通槽對振動箱進行撞擊，從而帶動振動箱進行轉動，所述出料管的
底部貫穿于第二通槽且延伸至外殼的外部。
10.在本實用新型的一種實施例中，所述底座的頂部設置有收集機構，用于對瓜子皮進行篩除，防止瓜子皮落到周圍環境，保證工作場地的環境衛生，減輕工作人員的勞動負擔，所述收集機構包括收集箱，所述收集箱固定安裝在底座的頂部，所述收集箱的一側與外殼的一側固定連通，所述收集箱內設置有隔離筐。
11.在本實用新型的一種實施例中，所述收集箱的內部固定安裝有風機，所述收集箱靠近風機的一側側壁開設有通風孔，用于利用風機產生風力，對瓜子皮進行篩除。
12.在本實用新型的一種實施例中，所述隔離筐為密集鐵絲網材料制成，所述隔離筐的一側開設有通槽，用于使瓜子皮進入隔離筐，并與風機進行隔離。
13.在本實用新型的一種實施例中，所述收集箱的一側通過鉸鏈鉸接安裝有遮擋板，所述遮擋板上開設有拉手槽，用于封閉和開啟收集箱，方便對隔離筐進行維護。
14.本實用新型的有益效果是：
15.1.本實用新型通過上述設計得到的一種自動瓜子剝殼機，電機帶動轉軸和凸輪對振動箱的底部進行撞擊，并在彈簧的配合作用下，使振動箱不斷振動，使振動箱帶動瓜子皮與瓜子仁進行反復跳動，風機能夠?qū)μ鴦?dòng)過程中的瓜子皮與瓜子仁反復篩選，增加篩選的次數，從而保證對瓜子皮的篩選效果，避免瓜子皮混入瓜子仁中，提升產品自身質量與生產效率；
16.2.在振動過程中瓜子仁由于振動發生位移，最后通過出料管進行出料，而瓜子皮在風機向外界抽取空氣的作用下進入收集箱內的隔離筐中，從而能夠?qū)⒐献悠みM(jìn)行收集，防止瓜子皮落到周圍環境，保證工作場地的環境衛生，減輕工作人員的勞動負擔。
附圖說明
17.為了更清楚地說明本實用新型實施方式的技術方案，下面將對實施方式中所需要使用的附圖作簡單地介紹，應當理解，以下附圖僅示出了本實用新型的某些實施例，因此不應被看作是對范圍的限定，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他相關的附圖。

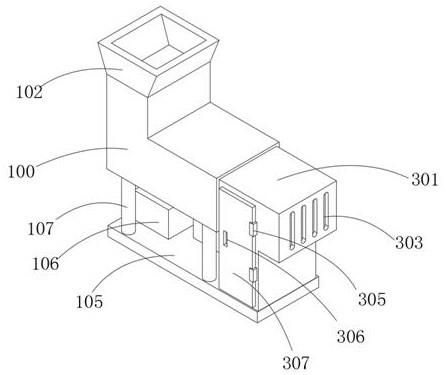

18.圖1是本實用新型實施方式提供的立體圖一；
19.圖2為本實用新型實施方式提供的立體圖二；
20.圖3為本實用新型實施方式提供的主視結構示意圖；
21.圖4為本實用新型實施方式提供的側視圖。
22.圖中：100、外殼；101、脫殼機；102、漏斗；103、第一通槽；104、第二通槽；105、底座；106、支撐塊；107、支撐桿；200、振動機構；201、振動箱；202、彈簧；203、電機；204、轉軸；205、凸輪；206、入料槽；207、出料管；300、收集機構；301、收集箱；302、隔離筐；303、通風孔；304、風機；305、鉸鏈；306、拉手槽；307、遮擋板。
具體實施方式
23.為使本實用新型實施方式的目的、技術方案和優點更加清楚，下面將結合本實用新型實施方式中的附圖，對本實用新型實施方式中的技術方案進行清楚、完整地描述，顯然，所描述的實施方式是本實用新型一部分實施方式，而不是全部的實施方式?；诒緦?shí)用
新型中的實施方式，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施方式，都屬于本實用新型保護的范圍。
實施例
24.請參閱圖1-4，本實用新型提供一種技術方案：一種自動瓜子剝殼機，包括底座105，底座105的頂部?jī)蓛蓪?duì)稱固定安裝有支撐桿107，每個支撐桿107的頂端固定安裝有外殼100，外殼100的頂部連通安裝有漏斗102，外殼100的底部開設有第一通槽103和第二通槽104，用于使凸輪205與出料管207能夠穿過外殼100，外殼100的內部設置有脫殼機101, 脫殼機101為現有技術，脫殼機101一般由機架、轉子、單相電機、三角帶輪及其傳動三角帶等組成，機具正常運轉后，將瓜子通過漏斗102定量、均勻、連續地投入脫殼機101后，瓜子在脫殼機101的轉子反復打擊、摩檫、碰撞作用下破碎，完成對瓜子的脫殼，瓜子皮和瓜子仁掉入振動箱201的內部。
25.底座105上設置有振動機構200，用于使瓜子仁與瓜子皮一起跳動，從而能夠使瓜子皮與瓜子仁反復跳動到空中，振動機構200包括支撐塊106與振動箱201，振動箱201為一側無側壁的箱狀結構，振動箱201的頂部開設有入料槽206，入料槽206位于脫殼機101的正下方，振動箱201的底部通過孔道固定安裝有出料管207。
26.底座105的頂部設置有收集機構300，用于對瓜子皮進行篩除，防止瓜子皮落到周圍環境，保證工作場地的環境衛生，減輕工作人員的勞動負擔，收集機構300包括收集箱301，收集箱301固定安裝在底座105的頂部，收集箱301的一側與外殼100的一側固定連通，收集箱301內設置有隔離筐302。
27.收集箱301的內部固定安裝有風機304，收集箱301靠近風機304的一側側壁開設有通風孔303，用于利用風機304產生風力，對瓜子皮進行篩除。
28.隔離筐302為密集鐵絲網材料制成，隔離筐302的一側開設有通槽，用于使瓜子皮進入隔離筐302，并與風機304進行隔離。
29.收集箱301的一側通過鉸鏈305鉸接安裝有遮擋板307，遮擋板307上開設有拉手槽306，用于封閉和開啟收集箱301，方便對隔離筐302進行維護。
30.支撐塊106固定安裝在底座105的頂部，支撐塊106的頂部固定安裝有電機203，電機203的輸出端固定安裝有轉軸204，轉軸204的一端固定安裝有凸輪205，振動箱201設置于外殼100的內部，振動箱201的底部與外殼100內底部之間固定連接有彈簧202，凸輪205的一端貫穿于第一通槽103且延伸至外殼100的內部，凸輪205能夠通過第一通槽103對振動箱201進行撞擊，從而帶動振動箱201進行轉動，出料管207的底部貫穿于第二通槽104且延伸至外殼100的外部。
31.電機203帶動轉軸204和凸輪205轉動，對振動箱201進行撞擊，并在彈簧202的配合作用下，使振動箱201不斷振動，帶動瓜子仁與瓜子皮一起跳動，從而能夠使瓜子皮與瓜子仁反復跳動到空中增加對瓜子皮與瓜子仁的篩選次數，改善篩選效果，提升產品質量。
32.具體的，該一種自動瓜子剝殼機的工作過程或工作原理為：使用時，同時啟動電機203、風機304與脫殼機101，將瓜子通過漏斗102倒入脫殼機101內部，脫殼機101一般由機架、轉子、單相電機、三角帶輪及其傳動三角帶等組成，機具正常運轉后，瓜子在脫殼機101的轉子反復打擊、摩檫、碰撞作用下破碎，完成對瓜子的脫殼，瓜子皮和瓜子仁一同由于重
力作用一起掉落到振動箱201的內部；
33.此時，電機203帶動轉軸204和凸輪205轉動，凸輪205對振動箱201的底部進行撞擊，并在彈簧202的配合作用下，使振動箱201不斷振動，帶動振動箱201帶動瓜子皮與瓜子仁進行反復跳動，風機304能夠?qū)μ鴦?dòng)過程中的瓜子皮與瓜子仁反復篩選，增加篩選的次數，從而保證對瓜子皮的篩選效果，避免瓜子皮混入瓜子仁中，免除后續對瓜子皮再次篩選的步驟，提升產品自身質量與生產效率；在振動過程中瓜子仁由于振動發生位移，最后通過出料管207進行出料，而瓜子皮在風機304向外界抽取空氣的作用下，由于風力作用在空中向風機304方向位移，最后進入收集箱301內的隔離筐302中，從而能夠?qū)⒐献悠みM(jìn)行收集，防止瓜子皮落到周圍環境，保證工作場地的環境衛生，減輕工作人員的勞動負擔。
34.需要說明的是，電機203、風機304與脫殼機101均通過控制面板和外接電源電連接，其均為現有技術存在的裝置或設備，或者為現有技術可實現的裝置或設備，其供電、具體組成及其原理對本領域技術人員來說是清楚的，故不再詳細贅述。
35.以上所述僅為本實用新型的優選實施方式而已，并不用于限制本實用新型，對于本領域的技術人員來說，本實用新型可以有各種更改和變化。凡在本實用新型的精神和原則之內，所作的任何修改-等同替換-改進等，均應包含在本實用新型的保護范圍之內。
