Nature子刊：北京大學崔悅團隊研發石墨烯微針貼片，實現糖尿病閉環管理

來源：泰然健康網 時間：2025年05月26日 20:05

原創 轉網 轉化醫學網

【導讀】開發可穿戴、易制造、穩定的智能小系統，是糖尿病閉環管理領域的重要應用。傳統系統總是存在體積大、成本高、穩定性低或制造復雜等問題。在本研究中，團隊首次展示了一種可穿戴的、可快速制造的、增強穩定性的微針貼片，用于糖尿病管理。

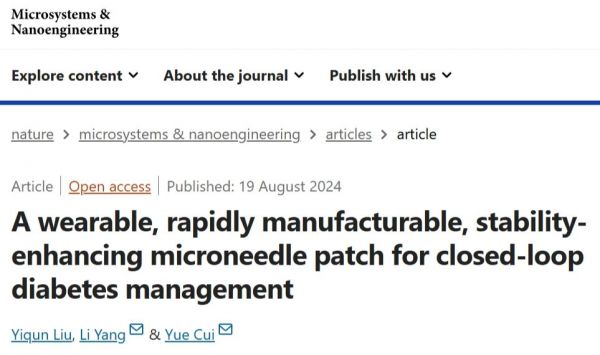

2024年8月19日，北京大學材料科學與工程學院崔悅團隊在期刊《Microsystems & Nanoengineering》上發表了題為“A wearable, rapidly manufacturable, stability-enhancing microneedle patch for closed-loop diabetes management”的研究論文。該貼片成功地在糖尿病大鼠中，證明了出色的血糖控制。這項工作可能為構建新的閉環系統引入一種新的范式，并顯示出在糖尿病患者中廣泛使用的巨大前景。

https://www.nature.com/articles/s41378-024-00663-y

研究介紹

糖尿病是一種血糖水平高的代謝性疾病，糖尿病會導致許多后果，包括心臟病、腎臟疾病、視網膜病變和神經病變。糖尿病的患病率在世界幾乎所有地區都大幅增加，全世界有超過4.15億糖尿病患者。閉環胰島素輸注系統，可以為管理和治療糖尿病提供理想的選擇。它可以根據血糖水平計算胰島素輸注劑量，實現自動化血糖管理，使糖尿病患者獲得接近正常的血糖控制，減輕頻繁毛細血管血糖檢測和胰島素注射的負擔。此類產品的缺點，是用戶負擔不起，成本太高，而且體積太大。

與用于檢測皮下間質葡萄糖的長針生物傳感器相比，微針生物傳感設備具有微創、無痛、小型化、便攜且相對安全等優點?；谖⑨樀脑O(shè)備，已被證明可以在人體皮膚中實現長達72小時的連續準確血糖監測，以及長達30小時的連續體內藥物遞送。有效的皮下裝置或閉環裝置，能夠?qū)?shí)時血糖波動做出反應，傳感電極是實現這一目標的重要部件。近年來，基于不同類型的傳感電極，科學界已經制備了幾種微針生物傳感器件和閉環器件。

石墨烯是一種吸引人的納米材料，具有高表面積、機械強度、導電性和生物相容性。此外，它可以簡單地與其他材料結合，形成復合油墨。石墨烯復合墨水因其簡單性和低成本，有望成為制造傳感電極的絕佳選擇。

在本研究中，團隊首次展示了一種可穿戴、可快速制造、穩定性增強的糖尿病管理閉環設備。該設備建立在聚苯乙烯（PS）空心微針之上。聚苯乙烯具有成本效益、生物相容性、化學穩定性、機械強度高，且易于制造。聚苯乙烯空心微針可以通過軟光刻技術制造。工作電極和參比/對電極，都是通過在微針表面印刷石墨烯復合油墨而形成的。微針生物傳感裝置檢測間質葡萄糖，當它高于正常濃度時，微泵會自動打開，以輸送胰島素。傳感器和微泵都由印刷電路板智能操作，以實現閉環功能。

研究進展

微針石墨烯-PB生物傳感器的體外傳感

該傳感器表現出優異的PH和溫度穩定性。在PH 9時，其最小相對響應為91.73%；在25°C時，最小響應為90.86%。該生物傳感器還表現出優異的儲存穩定性，可在第10天以上，保持89.11%的初始響應；表明生物傳感器的測量效果，可以保持10天以上。在連續40次葡萄糖檢測后，該傳感器可以保持其原始響應的71.39%。不同環境和連續測量中相對響應的變化，可能是由于酶活性的波動和多次連續測量中石墨烯-PB的消耗。

為了進一步提高生物傳感器的精度，在未來的應用中，可以將溫度和PH傳感器集成到生物傳感器中，并且可以根據溫度和PH的變化，來校準生物傳感器的葡萄糖檢測結果。在執行多次連續測量時，還可以根據生物傳感器相對響應的變化，來校準葡萄糖檢測結果。

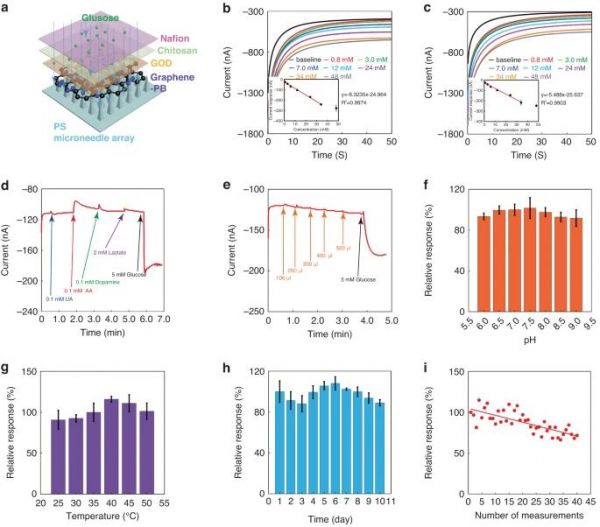

生物傳感器檢測葡萄糖的體外性能

糖尿病大鼠的體內傳感

使用閉環貼片后，雖然血糖水平上升到正常范圍以上，血糖峰值相比使用閉環裝置前更低。當胰島素在血糖水平低于閾值時開始使用，血糖升高后的峰值相比在閾值處啟動設備時更低。這表明，早期胰島素?cái)z入，會加速血液對注射葡萄糖的分解，從而進一步降低血糖。閉環設備可以為糖尿病管理，提供更好的控制，并且將閾值調整到較低的值，以減少血糖的上升，防止用戶在用餐時達到高水平。與這種智能系統相比，傳統的手動胰島素注射，具有明顯的缺點。如果一次手動注射過多的胰島素，則可能導致嚴重的低血糖癥；如果注射的胰島素太少，葡萄糖攝入后，血糖會急劇升高。

使用該系統后，大鼠的血糖會在開始時約2小時內，迅速下降到正常水平；腹腔注射葡萄糖后，其血糖也會迅速恢復到正常范圍。該系統在管理建模超過一個月的晚期大鼠方面也有效。大鼠的胰島素敏感性降低，可能是大鼠血糖水平下降速度較慢和給藥時間較長的原因。研究結果表明，該系統能夠在自主閉環的基礎上，成功管理糖尿病大鼠的血糖水平。在實際的人類應用中，需要比現有算法（當血糖達到設定值時釋放胰島素）更復雜的算法，以避免由于胰島素注射的時間和數量不精確，而導致血糖水平波動超出安全范圍。在進一步的實際應用中，需要專業的算法工程師進一步改進控制算法，使其更加智能。例如，引入比例-積分-微分（PID）控制器和模型預測控制（MPC）方法。

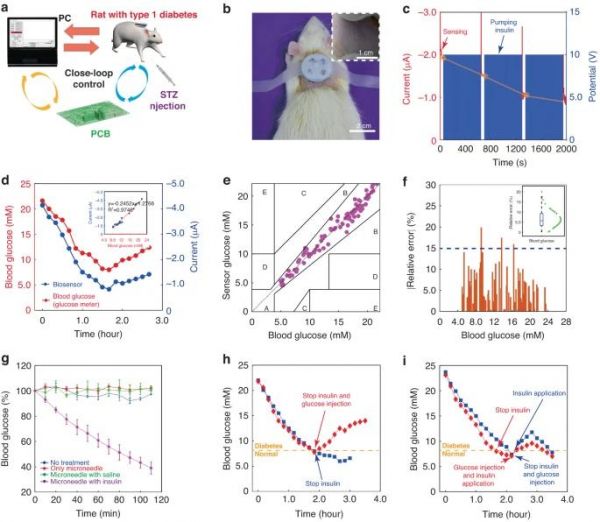

糖尿病大鼠的體內傳感

研究結論

團隊展示了一種可穿戴、可快速制造、增強穩定性的閉環貼片，用于糖尿病管理。團隊制備了石墨烯-PB墨水，并將其沉積在微針上，以用作工作電極和參比/對電極，使該過程能夠快速、廉價且適合大規模生產。用PDA/PEG/BSA防污層改性的電滲泵，可顯著提高其穩定性。與其他現有的商業或報道的閉環系統相比，該系統具有可穿戴、體積小、重量輕、成本低，且制造速度快等優點。盡管這些結果很有希望，科學界仍需要改進其控制算法，并在進一步實際應用之前，評估該系統在人類糖尿病患者中的性能。需要更緊湊的PCB或芯片，來使系統更耐用，并且，數據應以無線方式傳輸?shù)揭苿?dòng)設備。

此外，科學界可以進一步簡化整個設備的加工，以提高其制造可行性并降低成本。例如，可以使用3D打印技術直接打印空心微針陣列；可以使用氣溶膠噴射打印技術，在微針的側壁上打印石墨烯-普魯士藍電極和酶固定。生物傳感器和微泵組件的集成，可以直接使用工業機器人完成。這項工作有望拓寬新型糖尿病管理設備的基礎研究，并推進其在糖尿病患者中的實際應用。

參考資料：

1.Harding, J. L., Pavkov, M. E., Magliano, D. J., Shaw, J. E. & Gregg, E. W. Global trends in diabetes complications: a review of current evidence. Diabetologia 62, 3–16 (2019).

2.Galicia-Garcia, U. et al. Pathophysiology of Type 2 Diabetes Mellitus. Int J Mol Sci 21, 1–34 (2020).
