本實用新型涉及康復器具技術領域，具體涉及一種高度可調的下肢抬高墊。

背景技術：

下肢靜脈、淋巴疾病或外傷后容易引起肢體腫脹，在醫院日常護理工作中，通常需要將患肢制動并抬高，以利于靜脈血回流、減輕腫脹，然而由于現有的抬高墊高度較為固定，難以滿足不同情況患者需求，過于抬高則容易增加患者的疼痛，并且不利于患者快速恢復，嚴重的時候甚至能增加患者的病情，此外，患者長期與墊子接觸，也極易出現褥瘡，可能引起其他并發癥等，大大增加了醫藥費用，而醫院為滿足患者的不同需求則需購置更多不同高度的抬高墊以備用，增加醫院運營成本，浪費了公共醫療資源。

技術實現要素：

為解以上技術問題，本實用新型提供了一種高度可調的下肢抬高墊，以滿足不同患者下肢抬起高度需求，防止出現褥瘡，提高康復速度，減少醫療資源浪費等。

其技術方案如下：

一種高度可調的下肢抬高墊，包括墊體，所述墊體頂部具有至少一個沿墊體長度方向設置的下肢放置槽，其關鍵在于：所述墊體上表面以可拆卸方式覆蓋有調整墊，所述調整墊上具有沿墊體寬度方向設置的凸棱和凹槽，所述凸棱和凹槽沿墊體的長度方向交替分布；

所述墊體包括上下滑動配合的底座和支撐墊，其中底座呈中空結構，內部活動設置有呈長方體結構的調節塊。

采用以上結構，使用時，通過改變調整墊沿墊體長度方向的位置，則可使凸棱與患者的接觸部位不同，而對應凹槽位置則處于放松姿態，避免患肢同一位置長期與調整墊接觸，長期壓迫閉氣等導致的褥瘡等并發癥，同時通過調整塊可調整支撐墊的高度，使其與患者體型相適應，大大提高患者舒適感，同時降低醫療費用，以及減少醫療資源浪費等。

作為優選：所述墊體前端具有沿其長度方向傾斜設置的支撐斜面。采用以上方案，支撐斜面可對患肢的大腿部分起到一定的支撐緩沖作用，避免完全懸空導致的不適，進一步提高患者舒適感。

作為優選：所述下肢放置槽有兩個，兩個所述下肢放置槽之間具有突出部。采用以上結構，可同時實現對雙下肢的支撐，且通過突出部實現分隔，防止相互之間存在干擾。

作為優選：所述調整墊兩側與墊體兩側具有相互匹配的魔術貼，所述調整墊中部以及突出部上具有相互匹配的暗扣。采用以上結構，可實現調整墊的快速拆裝，有利于調整墊的清洗更換，以及長度方向位置的調整。

作為優選：所述調節塊具有高位支撐面和低位支撐面，所述支撐墊底部具有與分別與高位支撐面和低位支撐面適應的上限位凹槽a和上限位凹槽b，所述底座則具有與所述上限位凹槽a和上限位凹槽b對應設置的下限位凹槽a和下限位凹槽b。采用以上方案，有利于保證調節塊在底座內的穩定性，即保持支撐墊的穩定性，防止其發生左右或前后方向的偏斜。

作為優選：所述底座具有以可轉動方式設置的底板，所述底板可向下轉動并使底座內腔露出。采用以上方案，便于對調整塊的姿態進行改變，即調整支撐墊的高度，同時也便于安裝支撐墊。

作為優選：所述底板前端與所述底座鉸接，所述底座和底板后端具有相互配合的鎖緊結構。通過鎖緊結構對底板進行鎖緊，便于搬運挪移。

作為優選：所述支撐墊的前后壁上均具有向內凹陷形成的導向槽，所述導向槽前支撐墊的高度方向設置，所述底座的前后壁上均具有與所述導向槽相適應的導向片。采用以上方案，有利于防止支撐墊發生左右晃動，進一步保證其穩定性，同時可提高支撐墊上下滑動的流暢性。

與現有技術相比，本實用新型的有益效果：

采用以上技術方案的高度可調的下肢抬高墊，可根據患者需求，調整下肢抬高高度，同時通過改變調整墊縱向位置，可改變其與患者肢體接觸部位，緩解長期壓迫帶來的不適，預防褥瘡類并發癥，提高患者舒適性，降低患者醫療費用，有利于快速康復，同時提高醫療資源利用效率。

附圖說明

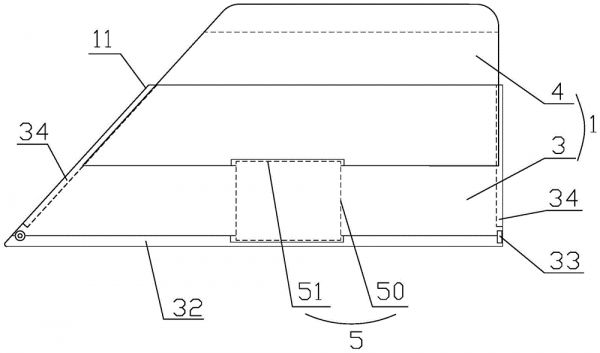

圖1為本實用新型結構示意圖；

圖2為圖1的前視圖；

圖3為圖1的俯視圖；

圖4為圖3取掉調整墊的結構示意圖；

圖5為底座俯視圖；

圖6為支撐墊仰視圖。

具體實施方式

以下結合實施例和附圖對本實用新型作進一步說明。

參考圖1至圖6所示的本實用新型的高度可調的下肢抬高墊，其主要包括大體呈長條狀的墊體1，如圖1所示，墊體1沿其長度方向的豎截面大體呈直角梯形結構，其前端具有支撐斜面11，支撐斜面11沿從前至后的方向傾斜，其頂部具有至少一個沿其長度方向設置的下肢放置槽10，下肢放置槽10的前后兩端敞口，且大體呈弧狀結構，通常與人體下肢弧度相適應。

墊體1的上表面以可拆卸方式(包括頂面和支撐斜面11)覆蓋有調整墊2，本實施例中調整墊2主要采用透氣棉等相似材料制成，當然可根據患者需求，也可采用硅膠等材質，其上表面具有沿墊體1長度方向分布的凸棱20，相鄰?fù)估?0之間則形成有凹槽21，即凸棱20和凹槽21交錯分布，當采用硅膠材質時，凸棱20可采用中空孔道充入流體形成，具有更良好的舒適性，調整墊2的安裝結構具體參考圖3至圖5，本實施例中墊體1的頂部具有兩個對稱設置的下肢放置槽10，兩個下肢放置槽10之間具有突出部12，同時下肢放置槽10的外側與墊體1的側沿之間留有間隙，如圖所示，墊體1的上表面兩側具有沿其長度方向?qū)ΨQ設置的毛面魔術貼13，同時在突出部12上具有母扣14，這樣設置可避免在未用調整墊2時，刺面魔術貼或突出公扣等對肌膚的掛刺導致的不適，結構更人性化，相應的調整墊2的下表面兩側具有與毛面魔術貼13配合的刺面魔術貼，中部則設有與母扣14配合的公扣，使用時，只需將調整墊2取下，改變其在墊體1上的固定位置，即可改變凸棱20與患肢的接觸位置，避免同一位置長期接觸壓迫，有效防止褥瘡，且成本低廉，后期也便于拆取清洗更換等，有利于降低醫療成本。

考慮到不同患者，下肢抬升高度存在差異的問題，故本申請中將墊體1設置成分體式結構，使其更人性化，如圖所示墊體1主要包括相對獨立的底座3和支撐墊4，二者的結構相似，即沿長度方向的豎截面均呈直角梯形結構，底座3和支撐墊4的前端斜面共同構成墊體1的支撐斜面11，其中底座3呈上端敞口的中空結構，其中空內腔與支撐墊4相適應，支撐墊4與底座3滑動配合，即支撐墊4可相對底座3進行升降運動，與此同時，底座3內設有調節塊5，調節塊5位于支撐墊4的下方，主要用于承載支撐墊4，調節塊5至少具有兩個不同的支撐面，且用不同的支撐面承載支撐墊4時，支撐墊4所處的高度不同。

具體結構如圖1、圖5和圖6所示，本實施例中底座3的底部以可轉動方式安裝有底板32，底板32的前端通過轉軸與其主體鉸接，后端與底座3的后端之間設有鎖緊結構33，鎖緊結構33可以是相互配合的插接結構，也可以是類似門栓的扣合結構等，這樣當鎖緊結構33處于解鎖狀態時，底板32即可向下并朝轉動打開，以使底座3的中空內腔露出，將鎖緊結構33設置在后端，可充分減少外露部件對患者的干擾。

調節塊5呈長方體結構，其沿長度方向的側面構成低位支撐面51，而其長度方向的端面則構成高位支撐面50，而為保證調節塊50的穩定性，故在支撐墊4和底板32上具有正對設置的限位結構，即支撐墊4的底部具有與高位支撐面50大小適應的上限位凹槽a40，以及與低位支撐面51大小適應的上限位凹槽b41，上限位凹槽a40和上限位凹槽b41為均沿支撐墊4厚度方向向上凹陷形成的沉槽結構，相應的，底板32上則具有與上限位凹槽a40和限位凹槽b41正對設置的下限位凹槽a30和下限位凹槽b31，這樣改變調節塊5的擺放姿態，即橫放或豎放時，則可實現支撐墊4被撐起高度的調節。

本實施例中，考慮到支撐墊4可能存在受力不均勻的情況，如只采用單側下肢放置槽10時，調節塊5在單側受力情況下可能發生偏斜，導致支撐墊4跟隨傾斜等，降低支撐效果，故在底座3和支撐墊4之間設置有相互配合的導向限位結構，如圖所示，底座3的前端斜壁及后端壁上均具有沿其高度方向設置的導向片34，導向片34沿對應端壁厚度方向向內突出至中空腔室內，支撐墊4的前后兩端則具有與對應導向片34相互配合的導向槽42，支撐墊4上下調整時受導向槽42和導向片34的限制，可充分保證調整位置的穩定性，以及支撐過程中的穩定性，有效防止支撐墊4相對底座3發生晃動。

參考圖1至圖6的高度可調的下肢抬高墊，組裝時，先將底板32打開，然后將支撐墊4從底座3的底部裝入，并確保導向槽42和導向片34正對配合，然后將底板32閉合一定角度，并選擇合適的調節塊5以及調節塊5的支撐面，放入對應的底板32上合適的限位凹槽厚，將底板32完全閉合并通過鎖緊結構33將其鎖緊，最后在墊體1的上表面鋪設調整墊2即可。

使用過程中，可根據患肢不同的康復周期，選擇不同的調節塊5及其不同高度的支撐面，實現支撐墊4的支撐高度調整，同時，周期性的改變調整墊2與墊體1的連接位置，即墊體1不動情況下，將調整墊2向前或向后挪移一定距離，從而使凸棱20與患肢不同位置接觸，避免同一位置的長期壓迫，在使用一段時間后，可根據患者需要，對調整墊2進行拆洗或更換等。

最后需要說明的是，上述描述僅僅為本實用新型的優選實施例，本領域的普通技術人員在本實用新型的啟示下，在不違背本實用新型宗旨及權利要求的前提下，可以做出多種類似的表示，這樣的變換均落入本實用新型的保護范圍之內。
