1.本實用新型屬于智能輔助睡眠設備領域，特別涉及智能睡眠輔助燈。

背景技術：

2.目前，睡眠是一種在哺乳動物、鳥類和魚類等生物中普遍存在的自然休息狀態，甚至在無脊椎動物如果蠅中也有這種現象。睡眠的特征包括：減少主動的身體運動，對外界刺激反應減弱，增強同化作用(生產細胞結構)，以及降低異化作用水平(分解細胞結構)。在人類、哺乳動物及其他很多已經被研究的動物，如魚、鳥、老鼠、蒼蠅中，規律的睡眠是生存的前提。從睡眠中醒過來是一種保護機制，也是健康和生存的必須。
3.但是,當今社會的生活節奏日益變快，生活、工作的壓力都逐漸增大，部分人因為各種原因引起的睡眠不足、入睡困難、早醒，這些統稱為失眠，這樣不僅不利于身體健康，同時會降低工作、學習效率。同時，城市建設中的聲光因素等都會影響睡眠質量，現代都市中人們的夜生活比較豐富，也很大程度地影響了人們的夜間睡眠質量，手機也是導致年輕人無法入睡的主要因素之一
4.因此，現在亟需一種智能睡眠輔助燈。

技術實現要素：

5.針對現有技術存在的不足，本實用新型目的是提供智能睡眠輔助燈，通過增加心率感應器、一號藍牙模塊、二號藍牙模塊、電位器、智能處理芯片以及控制電路板，以解決上述背景技術中提出的問題。
6.本實用新型的技術方案是這樣實現的：智能睡眠輔助燈，包括：卡扣、燈罩、燈管、鵝頸管、一號表帶、二號表帶以及表盤，所述燈罩的外表面安裝有鵝頸管，所述燈罩的內部安裝有燈管，所述鵝頸管的內側安裝有控制盒，所述鵝頸管的右端面安裝有固定架，所述控制盒的外側表面安裝有總開關，所述控制盒的內部安裝有智能處理芯片，所述控制盒的內部安裝有控制電路板，所述控制盒的內部安裝有一號藍牙模塊，所述控制盒的內部安裝有電位器，所述控制盒的內部安裝有燈體電池，所述控制盒的外側表面開設有充電接口，所述表盤的下表面安裝有一號表帶，所述表盤的上表面安裝有二號表帶，所述表盤的內部安裝有二號藍牙模塊，所述表盤的內部安裝有手表電池，所述表盤的后端面安裝有心率感應器，所述一號藍牙模塊的輸出端與智能處理芯片輸入端連接，所述智能處理芯片的輸出端與控制電路的輸入端連接，所述控制電路板的輸出端與電位器的輸入端連接，所述控制電路板的輸出端與燈管的輸入端連接，所述二號藍牙模塊的輸入端與心率感應器的輸出端連接。
7.作為一優選的實施方式，所述控制盒的左端與右端都連接有鵝頸管，所述鵝頸管內安裝有導線，所述充電接口開設在燈體電池外側的控制盒表面上，并且貫穿控制盒表面。
8.作為一優選的實施方式，所述二號表帶的前端面開設有卡槽，并且卡槽貫穿二號表帶的簽到后端面，所述卡扣分為卡環和卡針兩部分，并且卡環安裝在一號表帶左右端面的最下端，而卡針安裝在一號表帶前端面的最下端。
9.作為一優選的實施方式，所述心率感應器貫穿表盤的后端面，所述手表電池共有兩個，并且相互連接在一起共同安裝在表盤內部。
10.采用了上述技術方案后，本實用新型的有益效果是：通過增加心率感應器、一號藍牙模塊、二號藍牙模塊、電位器、智能處理芯片以及控制電路板，實現通過對人心率的實時監控，智能調節燈管的亮度，使得燈光更適合人們夜晚進入睡眠，早上起床也會根據心率慢慢提高燈光的亮度，使得人們能夠在更加舒適的燈光中起床，在使用時更加方便，并且加速人們的入睡時間，提高了睡眠質量，在起床時也能夠更加舒適。
附圖說明
11.為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖。

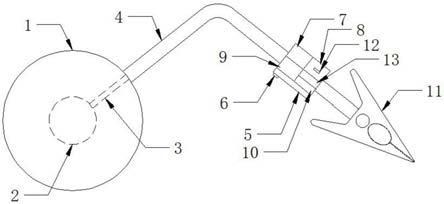

12.圖1為本實用新型智能睡眠輔助燈的輔助燈燈體機構圖。
13.圖2為本實用新型智能睡眠輔助燈的手表感應機構正視圖。
14.圖3為本實用新型智能睡眠輔助燈的手表感應機構后視結構圖。
15.圖中，1-燈罩、2-燈管、3-導線、4-鵝頸管、5-控制盒、6-總開關、7
??
智能處理芯片、8-燈體電池、9-控制電路板、10-一號藍牙模塊、11-固定夾、 12-充電接口、13-電位器、14-一號表帶、15-卡扣、16-表盤、17-二號表帶、 18-手表電池、19-二號藍牙模塊、20-心率感應器。
具體實施方式
16.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。
17.請參閱圖1至圖3，本實用新型提供一種技術方案：智能睡眠輔助燈，包括：卡扣15、燈罩1、燈管2、鵝頸管4、一號表帶14、二號表帶17以及表盤16，燈罩1的外表面安裝有鵝頸管4，燈罩1的內部安裝有燈管2，鵝頸管 4的內側安裝有控制盒5，鵝頸管4的右端面安裝有固定架，控制盒5的外側表面安裝有總開關6，控制盒5的內部安裝有智能處理芯片7，控制盒5的內部安裝有控制電路板9，控制盒5的內部安裝有一號藍牙模塊10，控制盒5 的內部安裝有電位器13，控制盒5的內部安裝有燈體電池8，控制盒5的外側表面開設有充電接口12，表盤16的下表面安裝有一號表帶14，表盤16的上表面安裝有二號表帶17，表盤16的內部安裝有二號藍牙模塊19，表盤16 的內部安裝有手表電池18，表盤16的后端面安裝有心率感應器20。
18.控制盒5的左端與右端都連接有鵝頸管4，鵝頸管4內安裝有導線3，充電接口12開設在燈體電池8外側的控制盒5表面上，并且貫穿控制盒5表面，鵝頸管4為金屬定型軟管，是可以任意彎曲并確定方向的金屬件，能夠更加靈活的改變燈管2的位置，固定架能夠直接將睡眠輔助燈固定在床頭的任意位置，使得該睡眠輔助燈的位置擺放更加多樣，燈罩1使用的
是磨砂燈罩1，磨砂能夠使得燈管2發出的燈光不再刺眼，從而提高使用者的使用舒適度。
19.一號藍牙模塊10的輸出端與智能處理芯片7輸入端連接，智能處理芯片 7的輸出端與控制電路的輸入端連接，控制電路板9的輸出端與電位器13的輸入端連接，控制電路板9的輸出端與燈管2的輸入端連接，二號藍牙模塊 19的輸入端與心率感應器20的輸出端連接。
20.二號表帶17的前端面開設有卡槽，并且卡槽貫穿二號表帶17的簽到后端面，卡扣15分為卡環和卡針兩部分，并且卡環安裝在一號表帶14左右端面的最下端，而卡針安裝在一號表帶14前端面的最下端，心率感應器20貫穿表盤16的后端面，手表電池18共有兩個，并且相互連接在一起共同安裝在表盤16內部。
21.做為本實用新型的一個實施例：在白天不需要使用智能睡眠輔助燈時可以直接將總開關6關閉，從而減少輔助燈內部的放電從而提高使用時間，當夜晚需要使用智能睡眠輔助燈時再打開總開關6，并且將表盤16放置在手腕上，彎曲一號表帶14和二號表帶17，調節好位置將心率感應器20貼緊皮膚后，將二號表帶17穿過卡環，再將卡針穿過卡槽，這時一號表帶14和二號表帶17就會將表盤16固定在手腕上，并且心率感應器20與皮膚貼緊就會實時感應人體的心率，這時就會將心率的頻率信號傳遞給二號藍牙模塊19，二號藍牙模塊19將頻率信號傳遞給一號藍牙模塊10，一號藍牙模塊10再將心率的頻率信號傳遞給智能處理芯片7，當心率較快時，說明使用者沒有睡意，這時智能處理芯片7就會向控制電路板9傳遞打開燈管2并且將電位器13的電阻調至最小的信號，這時燈管2就會發出較亮的燈光，當使用者產生睡意時，心率就會逐漸降低，這時智能處理芯片7就會向控制電路板9發出提高電位器13電阻的信號，電阻增大后，燈管2的亮度就會降低，直到電位器13 的電阻提高的最大時，燈光亮度降到最低，當使用者完全睡著，并且心率降至最低并且穩定不變后，智能處理芯片7就會發出關閉燈管2的信號，從而使得房間完全黑暗，這時就會提高使用者的睡眠質量，當早上使用者臨近起床時，心率就會漸漸提高，智能處理芯片7也會發出打開燈管2的信號，并且電位器13從電阻最大慢慢降低，使得燈光由暗變亮，使得使用者在起床時，不會因為過于明亮的燈光而感到不適。
22.以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
